Matice trapézová šestihranná DIN 103 Tr24x5

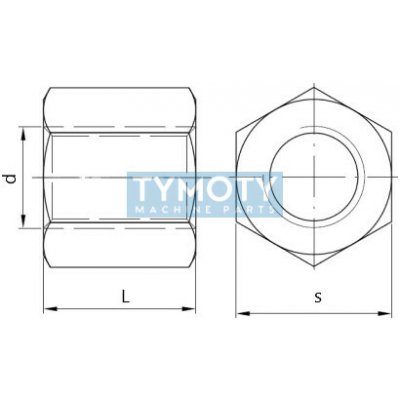

Matice trapézová šestihranná DIN 103 Tr24x5Šestihranná matice s metrickým trapézovým závitem podle normy DIN 103 je vyrobena z nízkouhlíkové oceli C15. Tento mechanický prvek je určen pro spolupráci s pohybovými trapézovými šrouby, kde slouží k transformaci krouticího momentu na axiální sílu nebo k přesnému polohování. Šestihranné provedení těla matice umožňuje snadnou montáž a dotažení pomocí běžného dílenského nářadí.Alternativní označení a identifikace:Kód produktu (PID): 842744Typové označení: Tr 24x5 6HAlternativní zápis: S-M.Tr24x5, Matica šesťhranná s trapézovým závitomNorma: DIN 103 (odpovídá ISO 2901-2904)Geometrie a konstrukceProfil závitu: Symetrický trapézový závit s úhlem profilu 30 stupňů, určený pro silové převody.Tvar matice: Šestihranný profil (HEX), výška matice je rovna 1,5násobku jmenovitého průměru závitu pro zajištění dostatečné styčné plochy.Materiálové složení: Konstrukční ocel C15 (vhodná pro statické i dynamické aplikace při dostatečném mazání).Povrch: Bez povrchové úpravy (černá/olejovaná ocel).Konstrukční vlastnostiZávit matice je vyroben v toleranci 6H, což zaručuje plynulý chod s normalizovanou vůlí na trapézovém šroubu. DIN 103 definuje robustní konstrukci závitu, která je odolnější vůči opotřebení než standardní metrický závit, zejména při aplikacích s častým pohybem. Profil s plochým vrcholem a dnem minimalizuje třecí odpory v závitové soustavě.Oblast použitíLineární vodicí mechanismy a posuvové šrouby obráběcích strojů.Zvedací zařízení, stavební hevery a lisy.Svěráky, truhlářské svěrky a upínací systémy.Nastavovací mechanismy v průmyslové automatizaci.ParametrHodnotaTyp závituTrapézový metrický (Tr)Jmenovitý průměr závitu (d)24 mmStoupání závitu (P)5,00 mmŠířka klíče (s)36 mmCelková délka (L)36 mmMateriálOcel C15Pevnostní třídaC15Tolerance závitu6HNormaDIN 103Povrchová úpravaBez úpravy
