Matice trapézová šestihranná levý závit DIN 103 Tr18x4 Šestihranná ocelová matice s vnitřním metrickým trapézovým levým závitem odpovídajícím normě DIN 103. Tento konstrukční prvek je určen primárně pro transformaci rotačního pohybu na lineární pohyb nebo pro přenos vysokých axiálních sil v mechanických soustavách. Matice je vyrobena z nelegované oceli C15 a je dodávána bez dodatečné povrchové úpravy. Alternativní označení a identifikace: PID: 842763 Typové označení: S-M.Tr18x4L 6H Ekvivalenty:... Celý popis
Koupit za 113 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis

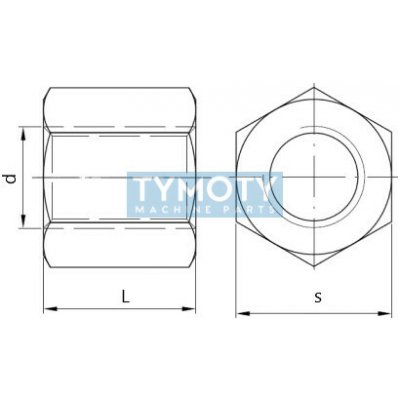

Matice trapézová šestihranná levý závit DIN 103 Tr18x4 Šestihranná ocelová matice s vnitřním metrickým trapézovým levým závitem odpovídajícím normě DIN 103. Tento konstrukční prvek je určen primárně pro transformaci rotačního pohybu na lineární pohyb nebo pro přenos vysokých axiálních sil v mechanických soustavách. Matice je vyrobena z nelegované oceli C15 a je dodávána bez dodatečné povrchové úpravy. Alternativní označení a identifikace: PID: 842763 Typové označení: S-M.Tr18x4L 6H Ekvivalenty: Tr 18x4 LH, Tr 18x4 levá, DIN 103 Tr18x4-L Konstrukční vlastnosti a geometrie Profil závitu: Souměrný trapézový profil s vrcholovým úhlem 30°. Směr závitu: Levotočivý (LH - Left Hand), pro párování s levými trapézovými šrouby. Šestihranné provedení: Umožňuje snadnou montáž a dotažení pomocí standardních stranových nebo nástrčných klíčů velikosti 27 mm. Materiálové složení: Konstrukční ocel C15, vhodná pro běžné provozní zatížení bez extrémních dynamických rázů. Tolerance: Výroba v tolerančním poli 6H dle normy DIN 103. ParametrHodnota Jmenovitý průměr závitu (d)18 mm Stoupání závitu (P)4,00 mm Směr závituLevý (LH) Šířka matice (klíč s)27 mm Celková délka (L)27 mm NormaDIN 103 MateriálOcel C15 Povrchová úpravaBez úpravy (čistá ocel) Toleranční třída6H Úhel profilu30° Oblast použití a příklady aplikací Posuvové mechanismy: Pohony suportů obráběcích strojů a vodicí šrouby. Zvedací zařízení: Šroubové lisy, zvedáky a stavěcí mechanismy s požadavkem na vysokou nosnost. Svěráky a upínky: Ruční i strojní upínací systémy. Strojní konstrukce: Lineární vedení s nízkou rychlostí pohybu a vysokým axiálním zatížením. Montáž a údržba Při montáži je nutné zajistit souosost se šroubem, aby nedocházelo k nerovnoměrnému opotřebení závitu. Vzhledem k materiálu C15 a absenci povrchové úpravy je nezbytné pravidelné mazání vhodným plastickým mazivem nebo olejem pro snížení tření a prevenci koroze. Samosvornost matice je závislá na stoupání závitu, mazání a provozních podmínkách; u tohoto typu se doporučuje posoudit riziko samovolného uvolnění v konkrétní aplikaci.
