Popis
LE-ZN-10115
Mechanická kotva LE-ZN značky Wkręt-met je ideální pro montáž uvnitř budovy: strojů a zařízení, sériových upevňovacích prvků (zábradlí, zábradlí, skladovací regály), montáž lehkých a středních ocelových konstrukcí.
Skládá se ze závitového trnu zakončeného rozpěrným kuželem, rozpěrného pásku a šestihranné matice a podložky.
Je vyrobena z nízkouhlíkové oceli a pokryta pozinkovanou vrstvou, která zajišťuje antikorozní ochranu.
Technické parametry:
- Průměr dw [mm]: 10
- Délka Lw [mm]: 115
- Typ hlavy: SW 17
- Závit: M10
- Průměr otvoru d0 [mm]: 10
- Efektivní hloubka ukotvení hef [mm]: 60
- Hloubka otvoru h0 ≥ [mm]: 74
- Průměr otvoru v upevněném prvku df ≤ [mm]: 12
- Minimální tloušťka podkladu hmin [mm]: 120
- Utahovací moment Tinst [Nm]: 30 *
- Počet kusů v balení: 25
*více technických parametrů je uvedeno v technickém listu výrobku
Výhody kotev LE-ZN:
- Rychlá a jednoduchá montáž pomocí zatloukání kotvy kladivem a utažení
- Okamžitá zatížitelnost
- Kotva je dodávána v továrně integrované formě s maticí a podložkou.
- Kotvy mají požární odolnost R30 – R120, což má vliv na bezpečnost spojů během požáru. Pevnost ve výše uvedených parametrech umožňuje navrhnout optimální spojení pro každý typ odvětví přizpůsobené požadované třídě požární odolnosti.
- Ocel tvarovaná za studena zabraňuje praskání trnu při zatloukání a utahování.ZPŮSOB MONTÁŽE
1. Před zahájením montáže je nutné zkontrolovat shodu parametrů podkladu (do kterého mají být kotvy vloženy) s parametry podkladu použitého při zkouškách, na základě kterých byly stanoveny charakteristické nosnosti spojů (údaje jsou uvedeny v technickém listu výrobku, poskytujeme poradenství)
2. Kotvy by měly být usazeny tak, aby nedošlo k poškození výztuže vyskytující se v podkladu
3. Před zahájením prací je nutné určit místa, kam mají být kotvy usazeny podle montážních pokynů
4. Poté je nutné vyvrtat otvory podle zvolených parametrů (průměr a hloubka otvoru) kolmo k podkladu
5. Otvory je třeba pečlivě vyčistit od zrcadel kartáčem SCF (min. 3x) a vyfouknout pumpičkou PCF (min. 3x)
6. Kotvu je třeba zasunout do otvoru lehkými údery kladiva a poté utáhnout matici vhodným utahovacím momentem
(Tinst) pomocí momentového klíče
7. Je třeba dbát na to, aby po roztažení kotvy byla podložka pod maticí přitlačena k připevněnému prvku

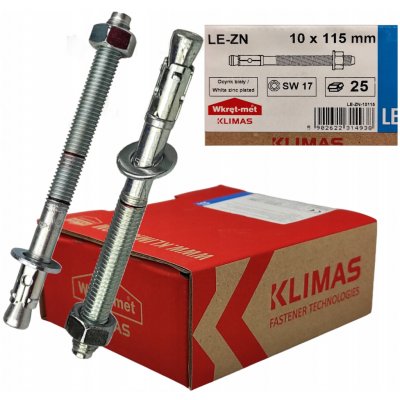

FOTOGRAFIE PRODUKTU
Mechanické kotvy mají
Evropské technické posouzení: ETA-20/0640
Díky tomu si můžete být jisti, že výrobky jsou nejvyšší kvality a bezpečné při používání.
