Stav zboží: Nové. Nový, nepoužitý výrobek v původním balení. Záruka 24 měsíců. Jak posuzujeme stav zboží. Vestavná přívodka MENNEKES 1409 – 32 A, 5 pólů, 400 V, IP 44 MENNEKES 1409 je pětipólová vestavná přívodka podle DIN EN IEC 60309-2 na 32 A a 400 V AC (50–60 Hz) s krytím IP 44; zabudovává se přírubou 72 × 72 mm do stěny skříně, rozvaděče nebo krytu zařízení a zasouvá se do ní spojka. Hodinová poloha je 6 h, vodiče o průřezu 2,5–6 mm² se připojují na šroubové svorky; EAN 4015394010395, číslo... Celý popis
Koupit za 322 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Stav zboží: Nové. Nový, nepoužitý výrobek v původním balení. Záruka 24 měsíců. Jak posuzujeme stav zboží.

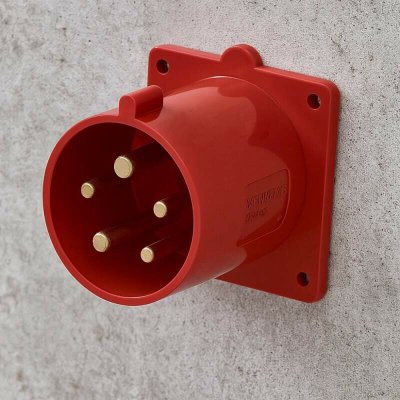

Vestavná přívodka MENNEKES 1409 – 32 A, 5 pólů, 400 V, IP 44
MENNEKES 1409 je pětipólová vestavná přívodka podle DIN EN IEC 60309-2 na 32 A a 400 V AC (50–60 Hz) s krytím IP 44; zabudovává se přírubou 72 × 72 mm do stěny skříně, rozvaděče nebo krytu zařízení a zasouvá se do ní spojka. Hodinová poloha je 6 h, vodiče o průřezu 2,5–6 mm² se připojují na šroubové svorky; EAN 4015394010395, číslo výrobku 1409.
Klíčové vlastnosti
Jmenovité hodnoty: 32 A, 400 V AC, 50–60 Hz, 5 pólů.Krytí a kódování: IP 44, hodinová poloha 6 h.Připojení: šroubové svorky pro vodiče 2,5–6 mm².Konstrukce: upevnění zvenku přes přírubu.Materiál: těleso – PA6, červená (podobná RAL 3013).
Kam se přístroj hodí
Vestavná přívodka je pevná část spojení zabudovaná ve stěně skříně nebo zařízení: napájí se přes ni to, v čem je vestavěná, a to kabelem zakončeným spojkou (zásuvkou pohyblivého přívodu). Protikus musí mít stejný jmenovitý proud, počet pólů a hodinovou polohu, u tohoto výrobku 32 A, 5 pólů a 6 h. Hodinová poloha podle MENNEKES udává polohu kontaktu ochranného vodiče PE. Výstupek, který přidrží odklopné víčko připojené spojky a tím ji zajistí, podle výrobce zhotovuje zákazník na stěně, do které se přívodka montuje.
Technické parametry a montáž
Příruba měří 72 × 72 mm, upevňovací otvory jsou v rozteči 60 × 60 mm; upevnění zvenku přes přírubu. Směr zasouvání je přímý. Teplota okolí je povolena v rozsahu -25 až +40 °C.
Kompletní specifikace
ParametrHodnotaČíslo výrobku MENNEKES1409EAN4015394010395DruhVestavná přívodkaJmenovitý proud32 APočet pólů5Hodinová poloha6 hJmenovité napětí400 V ACKmitočet50–60 HzKrytíIP 44Připojení vodičůšroubové svorkyHlava šroubu kontaktuPZ2, drážkaPilotní kontaktbez pilotního kontaktuMěnič fázíbez měniče fázíPrůřez vodiče2,5–6 mm²Rozměr příruby72 × 72 mmRozteč upevňovacích otvorů60 × 60 mmSměr zasouvánípřímýUpevněnízvenku přes přírubuHmotnost (netto)0,173 kgTeplota okolí-25 až +40 °CPrůměrná teplota za 24 hodin (max.)35 °CMateriál – tělesoPA6, červená (podobná RAL 3013)NormaDIN EN IEC 60309-2Zkušební značkyVDE (ÜG), EAC, CQCShodaCE
Časté dotazy
Jaké zkušební značky výrobek nese?Podle listu výrobce VDE (ÜG), EAC, CQC, prohlášení o shodě CE a norma DIN EN IEC 60309-2.Má výrobek pilotní kontakt?Ne, provedení je bez pilotního kontaktu a bez měniče fází.Jaká teplota okolí je povolená?Trvale -25 až +40 °C, průměrná teplota za 24 hodin nejvýš 35 °C.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
Vestavná přívodka MENNEKES 1409 – 32 A, 5 pólů, 400 V, IP 44
MENNEKES 1409 je pětipólová vestavná přívodka podle DIN EN IEC 60309-2 na 32 A a 400 V AC (50–60 Hz) s krytím IP 44; zabudovává se přírubou 72 × 72 mm do stěny skříně, rozvaděče nebo krytu zařízení a zasouvá se do ní spojka. Hodinová poloha je 6 h, vodiče o průřezu 2,5–6 mm² se připojují na šroubové svorky; EAN 4015394010395, číslo výrobku 1409.
Klíčové vlastnosti
Jmenovité hodnoty: 32 A, 400 V AC, 50–60 Hz, 5 pólů.Krytí a kódování: IP 44, hodinová poloha 6 h.Připojení: šroubové svorky pro vodiče 2,5–6 mm².Konstrukce: upevnění zvenku přes přírubu.Materiál: těleso – PA6, červená (podobná RAL 3013).
Kam se přístroj hodí
Vestavná přívodka je pevná část spojení zabudovaná ve stěně skříně nebo zařízení: napájí se přes ni to, v čem je vestavěná, a to kabelem zakončeným spojkou (zásuvkou pohyblivého přívodu). Protikus musí mít stejný jmenovitý proud, počet pólů a hodinovou polohu, u tohoto výrobku 32 A, 5 pólů a 6 h. Hodinová poloha podle MENNEKES udává polohu kontaktu ochranného vodiče PE. Výstupek, který přidrží odklopné víčko připojené spojky a tím ji zajistí, podle výrobce zhotovuje zákazník na stěně, do které se přívodka montuje.
Technické parametry a montáž
Příruba měří 72 × 72 mm, upevňovací otvory jsou v rozteči 60 × 60 mm; upevnění zvenku přes přírubu. Směr zasouvání je přímý. Teplota okolí je povolena v rozsahu -25 až +40 °C.
Kompletní specifikace
ParametrHodnotaČíslo výrobku MENNEKES1409EAN4015394010395DruhVestavná přívodkaJmenovitý proud32 APočet pólů5Hodinová poloha6 hJmenovité napětí400 V ACKmitočet50–60 HzKrytíIP 44Připojení vodičůšroubové svorkyHlava šroubu kontaktuPZ2, drážkaPilotní kontaktbez pilotního kontaktuMěnič fázíbez měniče fázíPrůřez vodiče2,5–6 mm²Rozměr příruby72 × 72 mmRozteč upevňovacích otvorů60 × 60 mmSměr zasouvánípřímýUpevněnízvenku přes přírubuHmotnost (netto)0,173 kgTeplota okolí-25 až +40 °CPrůměrná teplota za 24 hodin (max.)35 °CMateriál – tělesoPA6, červená (podobná RAL 3013)NormaDIN EN IEC 60309-2Zkušební značkyVDE (ÜG), EAC, CQCShodaCE
Časté dotazy
Jaké zkušební značky výrobek nese?Podle listu výrobce VDE (ÜG), EAC, CQC, prohlášení o shodě CE a norma DIN EN IEC 60309-2.Má výrobek pilotní kontakt?Ne, provedení je bez pilotního kontaktu a bez měniče fází.Jaká teplota okolí je povolená?Trvale -25 až +40 °C, průměrná teplota za 24 hodin nejvýš 35 °C.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
Parametry
| Výrobce | Mennekes |
