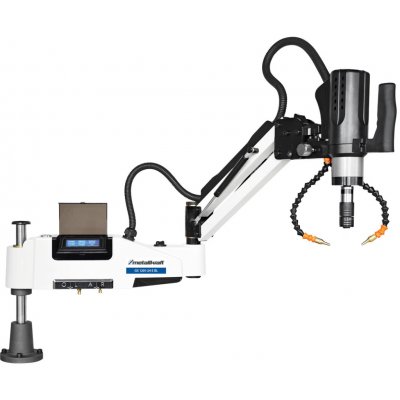

Metallkraft GS 1201-24 E BL Elektrický závitořez

Inteligentní automatizace pro kovoobrábění
Hlavní přednosti

Elektrický závitořez Metallkraft® GS 1201-24 E BL představuje novou generaci dělících strojů, které kombinují neuvěřitelnou mechanickou flexibilitu s moderním digitálním řízením. Volně polohovatelné rameno s poloměrem 1 200 mm dovoluje obsluze bleskově pokrýt celou pracovní plochu bez nutnosti manipulace s těžkým obrobkem. Srdcem stroje je dotykový LCD displej s podporou 10 jazyků včetně češtiny, který umožňuje precizní nastavení otáček, stoupání a cílové hloubky řezu. Bezpečnost vašich závitníků garantuje systém rychloupínacích sklíčidel s kluznou spojkou, která zabraňuje zlomení nástroje při nárazu na dno otvoru. Stroj navíc disponuje unikátním systémem mazání a ofukování špon, což zajišťuje zrcadlově čistý závit a extrémně dlouhou životnost břitů.

01
Dotykové ovládání
Intuitivní nastavení velikosti závitu, otáček a hloubky přímo na rameni. Možnost uložení parametrů pro opakovanou výrobu.

02
Automatický režim
Po dosažení nastavené hloubky se stroj sám přepne do zpětného chodu, což je ideální pro sériové řezání slepých otvorů.

03
Hlava otočná 0–90°
Flexibilní kloub hlavy umožňuje závitování ve vertikální, horizontální i šikmé poloze z libovolné strany.

04
Ochrana proti zlomení
Rychloupínací sklíčidla GT24 s nastavitelnou kluznou spojkou eliminují riziko zničení drahých nástrojů.

05
Mazání a ofukování
Integrovaný systém s nádrží na 1 litr zajišťuje automatický přísun maziva a odvod špon stlačeným vzduchem.

06
Dlouhý pracovní dosah
Rameno o poloměru 1,2 metru poskytuje obrovský pracovní prostor při zachování vysoké tuhosti a přesnosti vedení.

Oblasti nasazení
Kde GS 1201-24 E BL využijete

Sériové závitování v kovovýrobě Obrábění rozměrných svařenců a rámů Závitování slepých i průchozích otvorů Zámečnické a strojírenské dílny Výroba závitů v oceli do M24 Práce pod úhlem až 90° Opravy lícovaných závitových spojů

Technický list
Podrobné specifikace

Výkon (ocel) M6 – M24 Do 400 N/mm² Co to znamená? Maximální rozsah závitů, které stroj vyřízne do standardní konstrukční oceli v jednom kroku.

Stroj disponuje dostatečným krouticím momentem i pro náročné závity M24 při zachování přesnosti.

Poloměr ramene 1 200 mm Pracovní dosah Co to znamená? Vzdálenost, kterou vřeteno urazí od středu základny. Pokryje plochu o průměru až 2,4 metru.

Díky dosahu 1,2 metru je stroj velmi tuhý a přesný i při vyložení ramene do krajní polohy.

Napájení 230 V Jednofázové Co to znamená? Stroj vyžaduje pouze běžnou zásuvku, což usnadňuje jeho nasazení v jakékoli dílně.

Příkon 1,2 kW poskytuje vysoký krouticí moment i při nízkých otáčkách pro velké závity.

Hmotnost 40 kg Stabilní základ Co to znamená? Vlastní váha ramene a pohonu, která zajišťuje tuhost a stabilitu při záběru nástroje.

Stroj o váze 40 kg vyžaduje stabilní pracovní stůl s pevným ukotvením základny.

Pohon a parametry vřetene

Maximální otáčky vřetene 250 ot/min

Elektronicky řízené otáčky zajišťují plynulý náběh a stabilní výkon v celém rozsahu.

Nastavení úhlu hlavy 0 – 90°

Plynulé nastavení hlavy dovoluje bleskový přechod mezi vertikálním a horizontálním závitováním.

Typ vřetene / sklíčidel Rychloupínací GT24

Standardní velikost sklíčidel pro bleskovou výměnu různých průměrů závitníků.

Funkce a rozměry

Zásobník maziva / tlak vzduchu 1 litr / 6–8 bar

Systém vyžaduje externí zdroj stlačeného vzduchu pro funkci ofukování a mazání.

Pracovní režimy Ruční / Automatický

Možnost volby mezi ručním ovládáním a plnou automatikou se zpětným chodem.

Celkové rozměry (ŠxVxH) 1400 × 700 × 100 mm

Kompaktní transportní rozměry ramene usnadňují montáž na různé pracovní stanice.

Klikněte na řádek parametru pro zobrazení detailního vysvětlení

Co obdržíte v zásilce
Rozsah dodávky

1

Metallkraft® GS 1201-24 E BL
Základní jednotka elektrického závitořezu s ramenem

1×

2

Sada sklíčidel GT24 (9 ks)
M6, M8, M10, M12, M14, M16, M18, M20, M22-24

1×

3

Dotykový LCD ovládací panel
Integrovaný displej pro nastavení parametrů řezání

1×

Často kladené dotazy
Otázky a odpovědi

01Lze na stroji řezat i palcové nebo jemné závity?

Ano, na dotykovém displeji můžete nastavit libovolné stoupání závitu a otáčky. Pokud máte odpovídající palcový závitník s upínací stopkou kompatibilní se sklíčidly GT24, stroj jej bez problému obslouží.

02K čemu slouží kluzná spojka ve sklíčidlech?

Kluzná spojka je klíčový bezpečnostní prvek. Pokud závitník narazí na dno otvoru nebo na příliš tvrdý odpor, spojka začne prokluzovat, čímž zastaví otáčení nástroje a zabrání jeho okamžitému zlomení.

03Je k provozu nezbytný kompresor?

Pro samotný pohon ramene nikoliv (ten je čistě elektrický), ale pro využití funkcí automatického mazání nástroje a ofukování špon je nezbytný externí zdroj stlačeného vzduchu o tlaku 6–8 barů.

️ Rada specialisty Tomek Nářadí:
Model GS 1201-24 E BL je šampionem v efektivitě. Při práci se závity nad M16 doporučuji věnovat zvýšenou pozornost tuhosti pracovní plochy, ke které stroj upevníte – 40 kg hmotnosti ramene a vysoký moment motoru vyžadují stabilní ocelový stůl. Klíčem k dlouhé životnosti je správné nastavení kluzné spojky na sklíčidlech pro každý typ materiálu zvlášť. Nezapomeňte využít funkci automatického režimu u slepých děr; ušetříte si tím stovky pohybů rukou denně a bleskově zvednete produkci své dílny!
