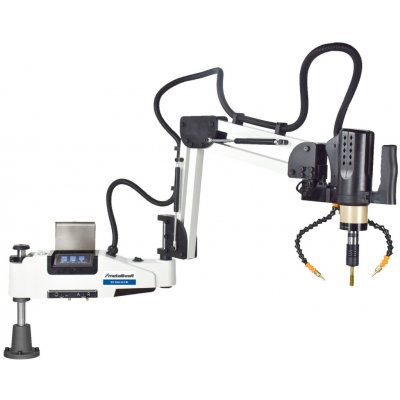

Metallkraft GS 1500-16 E BL Elektrický závitořez - 4450316

Maximální produktivita v závitování
Hlavní přednosti

Elektrický závitořez Metallkraft® GS 1500-16 E BL představuje moderní alternativu k ručnímu závitování nebo používání vrtaček. Volně pohyblivé kloubové rameno s dosahem 1 500 mm eliminuje nutnost manipulace s obrobkem, zatímco hlava otočná o 90° umožňuje závitovat v libovolném směru. Stroj je vybaven intuitivním dotykovým displejem, kde lze bleskově nastavit velikost závitu, stoupání a cílovou hloubku řezu. Bezpečnost vašich závitníků garantuje systém sklíčidel s kluznou spojkou, která zabraňuje zlomení nástroje při nárazu na dno otvoru. Integrovaný systém mazání a ofukování špon navíc zajišťuje čistý řez a prodlužuje životnost nástroje.

01
Dotykové řízení
Nastavení parametrů závitu, otáček a hloubky řezu probíhá intuitivně přímo na ovládacím panelu ramene.

02
Automatický režim
Po dosažení nastavené hloubky se stroj sám přepne do zpětného chodu, což radikálně zrychluje sériovou výrobu.

03
Kloubová hlava 0–90°
Umožňuje plynulý přechod mezi vertikálním a horizontálním závitováním na jediné upnutí obrobku.

04
Ochrana proti zlomení
Rychloupínací sklíčidla GT12 s kluznou spojkou eliminují riziko poškození závitníků při nadměrném odporu.

05
Mazání a ofukování
Integrovaný systém s nádrží na 0,6 litru zajišťuje přísun maziva a odstraňování špon stlačeným vzduchem.

06
Nadstandardní dosah
S poloměrem 1,5 metru pokryjete obrovskou pracovní plochu, což je ideální pro rozměrné díly a svařence.

Oblasti nasazení
Kde GS 1500-16 E BL exceluje

Sériové řezání závitů v oceli a hliníku Obrábění rozměrných rámů a svařenců Závitování slepých i průchozích otvorů Zámečnické a strojírenské dílny Závitování pod úhlem až 90° Opravy strojních součástí Dílny s omezeným prostorem (nástěnná montáž možná)

Technický list
Podrobné parametry

Výkon (ocel) M3 – M16 Do 400 N/mm² Co to znamená? Rozsah závitů, které stroj zvládne vyříznout do standardní konstrukční oceli v jednom kroku.

Pro materiály s vyšší pevností doporučujeme konzultovat řezné parametry a použití speciálních maziv.

Poloměr ramene 1 500 mm Pracovní dosah Co to znamená? Vzdálenost, kterou vřeteno urazí od středu základny. Umožňuje pokrýt plochu o průměru až 3 metry.

Díky vyváženému rameni je pohyb vřetene po celé ploše 1 500 mm plynulý a vyžaduje minimální sílu.

Napájení 230 V Standardní síť Co to znamená? Stroj vyžaduje pouze běžnou jednofázovou zásuvku, což usnadňuje jeho instalaci v jakékoli dílně.

Příkon 600 W je plně optimalizován pro vysoký krouticí moment i při nízkých otáčkách nezbytných pro závity M16.

Hmotnost 30 kg Stabilní základ Co to znamená? Vlastní váha stroje zajišťuje tuhost ramene při záběru nástroje. Vyžaduje stabilní pracovní stůl.

Konstrukce stroje o váze 30 kg eliminuje nežádoucí průhyb ramene i při plném vyložení.

Pohon a parametry vřetene

Maximální otáčky vřetene 312 ot/min

Elektronicky řízené otáčky zaručují hladký náběh a stabilní výkon pro dokonalý profil závitu.

Nastavení úhlu hlavy 0 – 90°

Plynulé nastavení hlavy dovoluje závitovat jak shora, tak ze stran bez přenastavování obrobku.

Typ ovládání Dotykový LCD panel

Umožňuje precizní nastavení stoupání, hloubky a rychlosti pro různé materiály.

Funkce a rozměry

Zásobník maziva / tlak vzduchu 0,6 litru / 6–8 bar

Pro funkci ofukování a automatického mazání je nezbytný externí zdroj stlačeného vzduchu.

Režimy provozu Ruční / Automatický

Možnost volby automatického přepnutí směru otáčení po dosažení hloubky.

Celkové rozměry (ŠxVxH) 1600 × 800 × 100 mm

Kompaktní design ramene usnadňuje montáž na jakýkoliv pracovní ponk.

Klikněte na řádek parametru pro zobrazení detailního vysvětlení

Co obdržíte v zásilce
Rozsah dodávky

1

Metallkraft® GS 1500-16 E BL
Základní jednotka elektrického závitořezu s kloubovým ramenem

1×

2

Sada sklíčidel GT12 (8 ks)
M3, M4, M5-M6, M8, M10, M12, M14, M16

1×

3

Hadice pro emulzi
Délka 1,3 metru pro přívod mazání/chlazení

1×

Často kladené dotazy
Otázky a odpovědi

01Lze na stroji řezat palcové závity?

Ano, na dotykovém displeji můžete nastavit libovolné stoupání závitu. Pokud máte odpovídající palcový závitník se stopkou kompatibilní se sklíčidly GT12, stroj jej bez problémů obslouží.

02Musím mít v dílně kompresor?

Pro samotný pohon vřetene nikoliv, ten je čistě elektrický. Pokud ale chcete využívat funkci ofukování špon a automatické mazání nástroje, je externí zdroj stlačeného vzduchu o tlaku 6–8 barů nezbytný.

03Jak funguje automatický provoz?

V automatickém režimu nastavíte na displeji požadovanou hloubku. Po jejím dosažení stroj okamžitě změní směr otáčení a vytočí závitník ven. To dramaticky zvyšuje produktivitu při řezání závitů do více slepých otvorů.

️ Rada specialisty Tomek Nářadí:
Model GS 1500-16 E BL je skutečnou "univerzálkou". Při montáži doporučuji věnovat zvýšenou pozornost tuhosti podkladu – i když váží 30 kg, při plném vyložení 1,5 metru a řezání závitu M16 vznikají značné pákové síly. Pro dosažení nejlepších výsledků u nerezové oceli doporučujeme používat kvalitní závitořezné oleje v integrovaném mazacím systému. Nezapomeňte správně nastavit kluznou spojku na každém sklíčidle podle typu materiálu; správné nastavení spojky je nejlevnější pojistkou proti zlomení nástroje!
