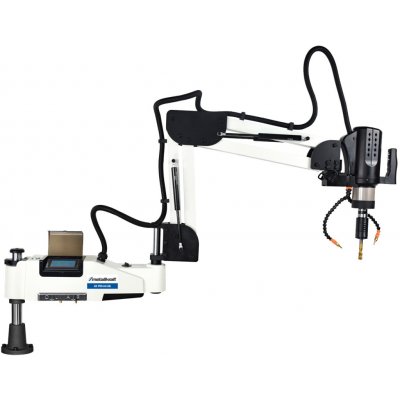

Metallkraft GS 1700-36 E BL Elektrický závitořez - 4450336

Maximální efektivita pro sériovou výrobu
Hlavní přednosti

Elektrický závitořez Metallkraft® GS 1700-36 E BL je navržen pro náročné průmyslové provozy, kde je kladen důraz na rychlost, přesnost a eliminaci zmetkovitosti. Volně polohovatelné rameno s poloměrem 1 700 mm dovoluje obsluze pokrýt rozsáhlou pracovní plochu bez nutnosti manipulace s těžkým obrobkem. Stroj je vybaven inteligentním dotykovým ovládáním, které umožňuje precizní nastavení velikosti závitu, stoupání i cílové hloubky řezu. Bezpečnost nástroje zajišťuje rychloupínací sklíčidlo s kluznou spojkou, která zabraňuje zlomení závitníku při nárazu na dno slepého otvoru. Integrovaný systém mazání a ofukování dále zvyšuje kvalitu závitu a šetří břity nástrojů.

01
Dotykové ovládání
Nastavení otáček, hloubky řezu a stoupání probíhá intuitivně přes displej, což zrychluje seřízení stroje.

02
Automatický režim
Po dosažení nastavené hloubky se stroj sám přepne do zpětného chodu, což je ideální pro sériové závitování.

03
Otočná hlava 0–90°
Závitování lze provádět vertikálně, horizontálně i pod úhlem díky flexibilnímu kloubu hlavy stroje.

04
Ochrana nástroje
Rychloupínací systém s kluznou spojkou eliminuje riziko poškození závitníku při nadměrném odporu.

05
Integrované mazání
Nádrž na 1 litr maziva s nastavitelným dávkováním zajišťuje optimální chlazení a mazání v místě řezu.

06
Dlouhý dosah
Rameno o délce 1,7 metru umožňuje pohodlnou práci na velkých plochách i u rozměrných svařenců.

Oblasti nasazení
Kde GS 1700-36 E BL exceluje

Sériová kovovýroba Závitování slepých i průchozích otvorů Výroba rozměrných strojních rámů Strojírenské a zámečnické dílny Obrábění pod úhlem až 90° Závity v oceli do M36 Údržba těžkých strojních celků

Technický list
Specifikace stroje

Výkon závitování M6 – M36 V oceli (400 N/mm²) Co to znamená? Maximální rozsah závitů, které stroj zvládne vyříznout do standardní konstrukční oceli v jednom kroku.

Stroj disponuje dostatečným krouticím momentem i pro náročné závity M36 při zachování přesnosti.

Poloměr ramene 1 700 mm Pracovní dosah Co to znamená? Vzdálenost, kterou vřeteno urazí od středu základny. Umožňuje pokrýt plochu o průměru až 3,4 metru.

Díky dosahu 1,7 metru je tento model ideální pro obrábění velkých svařenců na jediné upnutí.

Hmotnost 55 kg Robustní konstrukce Co to znamená? Vlastní hmotnost ramene a pohonu, která zaručuje tuhost a stabilitu při řezání závitů velkých průměrů.

Váha 55 kg signalizuje poctivé materiálové provedení, které eliminuje nežádoucí průhyb ramene.

Napětí 230 V Standardní síť Co to znamená? Stroj vyžaduje pouze běžnou jednofázovou zásuvku, což usnadňuje jeho instalaci v jakékoli dílně.

I při napájení 230 V nabízí stroj vysoký příkon 1,2 kW pro stabilní výkon při nízkých otáčkách.

Pohon a parametry vřetene

Max. otáčky vřetene 156 ot/min

Optimálně zvolené otáčky zaručují čistý závit a dlouhou životnost nástroje i u velkých průměrů.

Nastavení úhlu hlavy 0 – 90°

Flexibilní kloub hlavy dovoluje plynulý přechod mezi vertikálním a horizontálním závitováním.

Příkon motoru 1,2 kW

Silný elektrický pohon s vysokým krouticím momentem nezbytným pro závity M36.

Funkce a ovládání

Zásobník maziva 1 litr

Integrovaná nádrž s nastavitelným dávkováním pro automatické mazání nástroje během řezu.

Pracovní tlak ofukování 6 – 8 bar

Funkce ofukování špon vyžaduje připojení k externímu zdroji stlačeného vzduchu.

Režimy provozu Ruční / Automatický

Možnost automatického přepnutí směru otáčení po dosažení nastavené hloubky vrtání.

Klikněte na řádek parametru pro detailní vysvětlení

Co obdržíte v zásilce
Rozsah dodávky

1

Metallkraft® GS 1700-36 E BL
Základní jednotka elektrického závitořezu s ramenem

1×

2

Sada sklíčidel GT24 (13 ks)
M6, M8, M10, M12, M14, M16, M18, M20, M22-24, M27, M30, M33, M36

1×

3

Hadice pro emulzi
Délka 1,3 metru pro přívod chlazení/mazání

1×

Často kladené dotazy
Otázky a odpovědi

01Můžu na stroji řezat i jiné závity než metrické?

Ano, na dotykovém displeji lze nastavit libovolné stoupání a otáčky, což umožňuje řezat palcové i speciální závity, pokud použijete odpovídající závitník v dodávaných sklíčidlech GT24.

02K čemu slouží kluzná spojka ve sklíčidlech?

Kluzná spojka je klíčovým bezpečnostním prvkem. Pokud závitník narazí na dno otvoru nebo na příliš tvrdý materiál, spojka začne prokluzovat, čímž zastaví otáčení nástroje a zabrání jeho zlomení.

03Musím mít v dílně kompresor pro ofukování?

Pro samotné závitování nikoliv, ale pokud chcete využívat funkci ofukování špon a automatické mazání, je nezbytný externí zdroj stlačeného vzduchu o tlaku 6 až 8 barů.

️ Rada specialisty Tomek Nářadí:
Model GS 1700-36 E BL je skutečnou špičkou v kategorii závitořezů na 230 V. Při práci se závity nad M24 doporučuji věnovat pozornost tuhosti pracovní plochy, ke které stroj upevníte – 55 kg hmotnosti a vysoký krouticí moment vyžadují stabilní ocelový stůl. Pro dosažení nejlepších výsledků u nerezové oceli doporučujeme používat speciální závitořezné oleje v integrovaném mazacím systému. Automatický režim ve spojení s nastavením hloubky na displeji z tohoto stroje dělá prakticky poloautomat, který vám v dílně ušetří stovky hodin ruční práce!
