Motorový spínač Schneider GZ1E10 4-6,3 A 3P 2,2 kW GZ1E10 je třípólový motorový spínač Schneider Electric z řady Easy TeSys Power (EasyPact TVS) určený k ochraně motorů nízkého napětí před přetížením a následky zkratu. Termomagnetický spouštěč s nastavitelným nastavením umožňuje přizpůsobit ochranu skutečnému jmenovitému proudu pohonu. Nejdůležitější vlastnosti - Regulovatelné nastavení tepelné ochrany v rozsahu 4-6,3 A umožňuje přesné přizpůsobení motoru a snižuje riziko zbytečných vypnutí -... Celý popis
Koupit za 773 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis

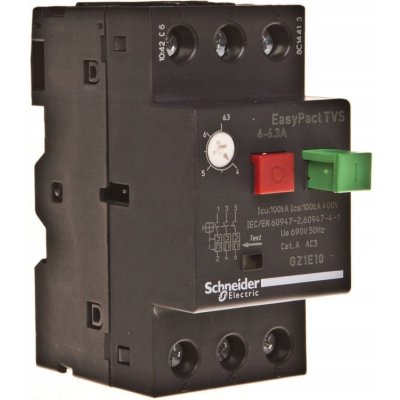

Motorový spínač Schneider GZ1E10 4-6,3 A 3P 2,2 kW
GZ1E10 je třípólový motorový spínač Schneider Electric z řady Easy TeSys Power (EasyPact TVS) určený k ochraně motorů nízkého napětí před přetížením a následky zkratu. Termomagnetický spouštěč s nastavitelným nastavením umožňuje přizpůsobit ochranu skutečnému jmenovitému proudu pohonu.
Nejdůležitější vlastnosti
- Regulovatelné nastavení tepelné ochrany v rozsahu 4-6,3 A umožňuje přesné přizpůsobení motoru a snižuje riziko zbytečných vypnutí
- Termomagnetické spouštění kombinuje ochranu proti přetížení a zkratu v jednom fotoaparátu bez nutnosti použití samostatného tepelného relé
- Ovládání pomocí tlačítek na přední straně umožňuje ručně zapínat a vypínat obvod motoru přímo z rozvaděče
- Šroubové svorky hlavních kontaktů zajišťují pevné spojení napájecích a odtokových kabelů
- Kompaktní pouzdro o šířce 44,5 mm usnadňuje zabudování do rozvaděčů s omezeným prostorem
Technická specifikace
- Výrobce: Schneider Electric
- Série: Easy TeSys Power (EasyPact TVS)
- Model: GZ1E10
- EAN: 3606480567858
- Počet pólů: 3
- Jmenovitý trvalý proud Iu: 6,3 A
- Rozsah nastavení spouštěče přetížení: 4-6,3 A
- Rozsah nastavení zkratového spouštěče: 78 A
- Způsob spouštění: termomagnetický
- Jmenovitý provozní výkon AC-3, 400 V: 2,2 kW
- Jmenovitý provozní výkon AC-3, 230 V: 1,1 kW
- Jmenovité provozní napětí: 690 V
- Kategorie použití podle IEC 60947-4-1: AC-3
- Typ výkonného prvku: tlačítko
- Připojení hlavních kontaktů: šroubové
- Stupeň ochrany: IP20
- Ztráta výkonu: 2,5 W
- Rozměry (šířka. x výška x hl. ): 44,5 x 89 x 78 mm
- Konstrukce: kompletní zařízení v pouzdře
Použití
Přístroj slouží k ochraně třífázových motorů o výkonu do 2,2 kW při 400 V (do 1,1 kW při 230 V) v průmyslových, dílenských a strojních instalacích. Chrání vinutí před účinky přetížení a odpojuje obvod v případě zkratu.
Typicky se montuje do ovládacích rozvaděčů jako součást napájecích systémů čerpadel, ventilátorů, kompresorů, dopravníků a obráběcích strojů, kde zároveň plní funkci místního spínače zapnutí/vypnutí.
Nejčastější dotazy (FAQ)
Jak zvolit nastavení zabezpečení?
Nastavovací kolečko se nastavuje na hodnotu jmenovitého proudu motoru přečtenou z jeho typového štítku v rozsahu podporovaném tímto model.
Je potřeba dodatečné tepelné relé?
Ne, vypínač má vestavěný tepelný a magnetický spouštěč, takže plní obě ochranné funkce v jednom zařízení.
Kde ho lze namontovat?
Vzhledem k stupni krytí IP20 je určen pro montáž uvnitř rozvaděčů nebo skříní zajišťujících ochranu před prachem a vlhkostí.
Je vhodný pro motor o výkonu 4 kW?
Ne – maximální výkon motoru pro toto provedení je 2,2 kW při 400 V; pro větší pohony je třeba zvolit verzi s vyšším proudovým rozsahem.
