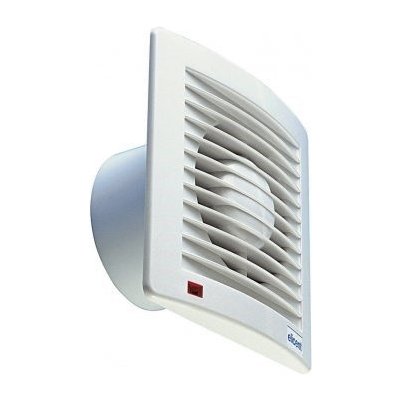

MultiVac E-Style BBHT 120

VENTILÁTOR E-style PRO
Axiální odsávací ventilátor s přímým výfukem, nebo s výfukem do krátkého potrubí, vhodný do všech interiérů


PROVEDENÍ:

- E-Style pro - zpětná klapka, základní provedení

- E-Style pro T - zpětná klapka, časový doběh, lze spínat na tlačítko nebo vypínač 2 - 20min.

- E-Style pro HT - zpětná klapka, časový doběh, hygrostat

- E-Style pro BB - zpětná klapka, kuličková ložiska

- E-Style pro BBT - zpětná klapka, časový doběh, kuličová ložiska

- E-Style pro BBHT - zpětná klapka, hygrostat, časový doběh, kuličová ložiska

- PODMÍNKY PROVOZU
Ventilátor je určen pro provoz ve vnitřním základním prostředí s okolní teplotou od 0°C do +40°C, pro dopravu čistého vzduchu bez prachu, mastnot, výparů chemikálií a dalších znečištění.
Je nutné zajistit, aby ventilátor nenamrzal, nestékal do něj a neusazoval se v něm kondenzát vody z potrubí. Elektrické krytí motoru ventilátoru je IPX4.

POUŽITÍ:

Pro kratší vzduchotechnické potrubí s nízkou tlakovou ztrátou, případně k odsávání přímo přes zeď. Do stropu lze montovat ventilátor s kuličkovými ložisky pouze bez klapky. Nedoporučuje se přímá montáž do podhledů a konstrukcí, které mohou rezonovat.


Skříň je z elektricky nevodivého termoplastu ABS bílé barvy. Přednostmi plastu
ABS je mechanická odolnost, barevná stálost a snadná čistitelnost. Skříň je připravena pro
montáž na stěnu nebo na strop.


OBĚŽNÉ KOLO je axiální, z nárazuvzdorného plastu bílé barvy.


MOTOR asynchronní s kotvou nakrátko. Kluzná ložiska s tukovou náplní na celou dobu životnosti a tepelná pojistka proti přetížení, nebo kuličková ložiska. Krytí IPX4. Pracovní teplota max. 40°C.


SMĚR PRŮTOKU je od přední sací mřížky k zadnímu výfukovému hrdlu. (Na obrázku označeno
šipkou.)


ELEKTRICKÁ SVORKOVNICE je umístěna pod přední sací mřížkou ventilátoru a lze ji jednoduchou demontáží pojistného šroubu zpřístupnit.


INSTALACE snadná a rychlá, v horizontální nebo vertikální poloze. Při instalaci do stropu doporučujeme z ventilátoru odstranit zpětnou klapku. Zadní strana ventilátoru je připravena pro
přímou montáž do zdi nebo stropu pomocí 4 šroubů, které jsou dodávány spolu s hmoždinkami
standardně ke všem ventilátorům.


REGULACE OTÁČEK se provádí elektronickými nebo transformátorovými regulátory otáček změnou napětí.

HLUK je měřen 3m od sání ventilátoru při jeho plném chodu.
