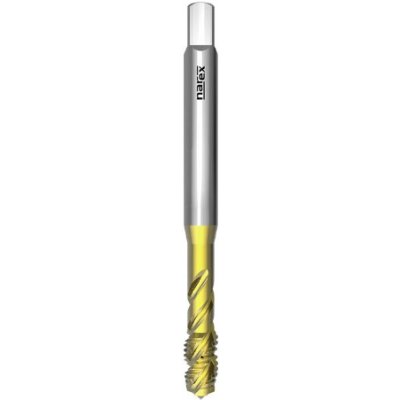

Strojný závitník DIN 371 s povlakem TiN pro řezání metrických vnitřních závitů ISO v sériové i kusové výrobě. Nitrid titanu (TiN) je odolnější a má delší životnost. Výhody povlaku TiN nižší tření při řezání závitu delší životnost oproti nepovlakované verzi epelná odolnost kvalita závitu i při vyšších otáčkách Použití – obráběné materiály konstrukční ocel do 800 N/mm˛ nelegovaná litá ocel automatová ocel tvárná a temperovaná litina slitiny hliníku (včetně Si 10 %) slitiny mědi s dlouhou... Celý popis
Koupit za 529 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Strojný závitník DIN 371 s povlakem TiN pro řezání metrických vnitřních závitů ISO v sériové i kusové výrobě. Nitrid titanu (TiN) je odolnější a má delší životnost.
Výhody povlaku TiN
nižší tření při řezání závitu
delší životnost oproti nepovlakované verzi
epelná odolnost
kvalita závitu i při vyšších otáčkách
Použití – obráběné materiály
konstrukční ocel do 800 N/mm˛
nelegovaná litá ocel
automatová ocel
tvárná a temperovaná litina
slitiny hliníku (včetně Si 10 %)
slitiny mědi s dlouhou třískou
Technické informace
Typ závitu: metrický závit ISO
Norma: DIN 371
Materiál nástroje: HSSE
Povrchová úprava: TiN (nitrid titanu)
Tolerance závitu: 6H
Typ otvoru: neprůchozí
Řezná geometrie: šroubovitá drážka
Úhel hrotu: 60°
Rozdíl oproti nepovlakovanému závitníku
TiN varianta má vyšší řeznou rychlost
méně se zahřívá při dlouhých cyklech
lépe odolává otěru v hliníku a litině
vhodnější pro sériovou výrobu
-
Jmenovitý průměr závitu (d #8321;): 2,5 mm
Stoupání (P): 0,45
Celková délka (l #8321;): 50 mm
Délka závitové části (l #8322;): 7,5 mm
Průměr stopky (d #8322;): 2,8 mm
Čtyřhran (a): 2,1 mm
Doporučený průměr vrtáku: 2,05 mm
Výhody povlaku TiN
nižší tření při řezání závitu
delší životnost oproti nepovlakované verzi
epelná odolnost
kvalita závitu i při vyšších otáčkách
Použití – obráběné materiály
konstrukční ocel do 800 N/mm˛
nelegovaná litá ocel
automatová ocel
tvárná a temperovaná litina
slitiny hliníku (včetně Si 10 %)
slitiny mědi s dlouhou třískou
Technické informace
Typ závitu: metrický závit ISO
Norma: DIN 371
Materiál nástroje: HSSE
Povrchová úprava: TiN (nitrid titanu)
Tolerance závitu: 6H
Typ otvoru: neprůchozí
Řezná geometrie: šroubovitá drážka
Úhel hrotu: 60°
Rozdíl oproti nepovlakovanému závitníku
TiN varianta má vyšší řeznou rychlost
méně se zahřívá při dlouhých cyklech
lépe odolává otěru v hliníku a litině
vhodnější pro sériovou výrobu
-
Jmenovitý průměr závitu (d #8321;): 2,5 mm
Stoupání (P): 0,45
Celková délka (l #8321;): 50 mm
Délka závitové části (l #8322;): 7,5 mm
Průměr stopky (d #8322;): 2,8 mm
Čtyřhran (a): 2,1 mm
Doporučený průměr vrtáku: 2,05 mm
Parametry
| Výrobce | Narex |
