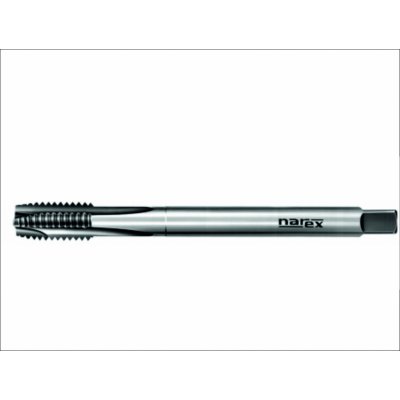

NAREX ŽDÁNICE Závitník strojní s přímou drážkou a lamačem 223043 DIN 376 /k.č. 3500/ M 30

Závitník strojní 22 3043 s přímou drážkou a lamačem DIN 376 /k.č. 3500/ Typ závitníku Strojní závitník s přímou drážkou a lamačem Povrchová úprava - Norma DIN 376 Lícování 6H Typ závitu M , MF Materiál HSSE - Vysoce výkonná rychlořezná ocel Řezný kužel B / 4-6 P Možné použití měkké konstrukční oceli do 500 N/mm2, automatové oceli, konstrukční oceli a zušlechtěné oceli s pevností do 800 N/mm2, hliník legovaný < 10% Si, slitiny mědi (drobivá tříska) > Omezené použití hliník legovaný 10% Si, slitiny mědi (vinutá tříska) Broušený závit, ISO 2 d1 P Norma Lícování l1 l2 d2 a z M3 0,5 DIN 376 6H 56 9 2,2 - 3 M4 0,7 DIN 376 6H 63 12 2,8 2,1 3 M5 0,8 DIN 376 6H 70 13 3,5 2,7 3 M6 1 DIN 376 6H 80 15 4,5 3,4 3 M8 1,25 DIN 376 6H 90 18 6 4,9 3 M10 1,5 DIN 376 6H 100 20 7 5,5 3 M12 1,75 DIN 376 6H 110 23 9 7 3 M14 2 DIN 376 6H 110 25 11 9 3 M16 2 DIN 376 6H 110 25 12 9 3 M18 2,5 DIN 376 6H 125 30 14 11 3 M20 2,5 DIN 376 6H 140 30 16 12 3 M22 2,5 DIN 376 6H 140 30 18 14,5 3 M24 3 DIN 376 6H 160 36 18 14,5 4 M27 3 DIN 376 6H 160 36 20 16 4 M30 3,5 DIN 376 6H 180 40 22 18 4 M33 3,5 DIN 376 6H 180 42 25 20 4 M36 4 DIN 376 6H 200 50 28 22 4
