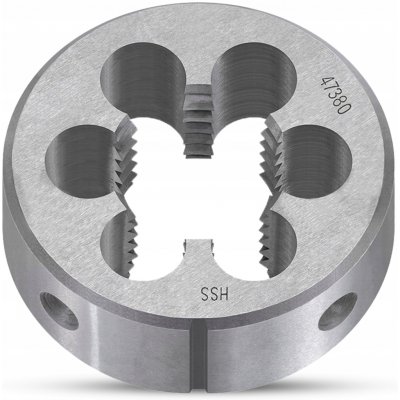

NARZYNKA M22 ZÁVIT M22x1.00 METRICKÝ ZÁVITNÍK

Závitová kruhová čelist metrická M22x1.0:
Určena pro všeobecné použití, pro řezání závitů na hřídelích z konstrukční uhlíkové oceli, nízkolegované oceli, ocelolitiny s pevností do Rm < 600MPa, neželezných kovů a tvrzených plastů.
✏️Technická specifikace:

- značka: Horn.
- typ závitu: metrický standardní pravotočivý.
- tvrdost: 60°HRc (+/-1°).
- náběh: 1.75P.
- profil závitu: úhel 60°.
- materiál: ocel nástrojová NC6 (W-1.2063).

Čelist má upínací otvory pro uchycení do závitnicových držáků s hnízdy ø55x16mm.
✏️Rozměry (technický nákres):

- řezaný závit (d1): M22.
- stoupání závitu (P) - 1,0 mm.
- vnější průměr (d2): 55 mm.
- tloušťka čelisti (h1): 16 mm.
- otvory pro třísky (W): 6.
- doporučený průměr hřídele pro řezání závitu: ø21.88 mm.
Normy:
✅Odpovídá normě: DIN-EN 22 568.

✅Norma závitu: ISO DIN-13.

✅Tolerance závitu: ISO (6g).
