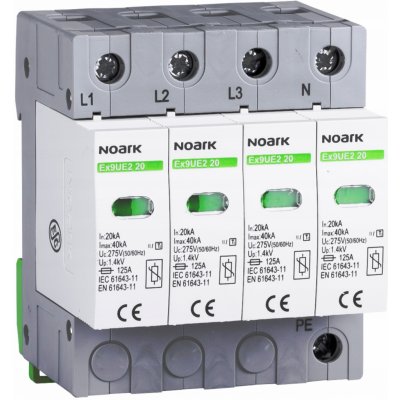

Noark třída 2 C , In=20 kA, Uc=275 VAC, 4pól Ex9UE2 20 4P 275 /103357/

Výrobková řada Ex9UE2 jsou svodiče přepětí typu 2. Jsou zamýšleny jako ochrana před účinky přechodových přepětí způsobených rychlými spínacími operacemi nebo nepřímými údery blesku (zbytkové účinky). Je doporučeno instalovat svodiče typu 2 opakovaně každých 10 – 20 m délky kabelu, typicky do hlavního a podružného rozváděče. Verze Ex9UE2 20 440 je navržena pro přímou koordinaci se svodiči typu 1 řady Ex9UE1 35. V případě verze Ex9UE2 20 275 je koordinace s Ex9UE1 35 zajištěna 10 m kabelu mezi těmito svodiči. Řada Ex9UE2 je založena na řešení využívajícím varistorů. Takovéto provedení přináší velmi krátkou dobu odezvy. Modulární design s výměnnými moduly umožňuje jednoduchou a rychlou náhradu funkčních prvků v případě, kdy varistor je za hranicí své životnosti z důvodu vysoké intenzity či četnosti přepěťových pulzů. Základní údaje Max. flexibilní průřez vodiče (jemný pramen) 35 Upevňovací metoda Din lišta (horní lišta) 35 mm Velikost konstrukce 4 Modulová šířka Konfigurace systému TN-S Odolnost proti zkratu ANO Max. průřez vodiče pevný (plný, lankový) 35 S dálkovým signalizačním kontaktem NE Nominální napětí AC 275 Stupeň krytí (IP) IP20 Jmenovitý svodový proud (8/20) 20 Úroveň ochrany napětí N-PE Signalizace na zařízení Optický Typ pólů 4 Kategorie typ 2 ANO Maximální střídavé napětí 275 Úroveň ochrany napětí L-N 1.4 Integrovaná záložní pojistka NE
