Opt Lasers Laserová sada I2R XT-50 6W

Laserová sada I2R XT-50 6W
Opt Lasers PLH3D-XT-50 6 W je kompletní laserová sada určená k rozšíření vybraných CNC strojů o mimořádně přesné gravírování a řezání tenkých materiálů. Umožňuje kombinovat klasické CNC obrábění s detailním bezkontaktním laserovým zpracováním bez nutnosti pořizovat samostatný laserový stroj.

Výkonné laserové rozšíření pro CNC stroje

Základem sady je modrá diodová laserová hlava PLH3D-XT-50 s optickým výkonem 6W, navržená především pro mimořádně detailní gravírování a přesné řezání tenkých materiálů. Velmi jemný laserový bod o velikosti přibližně 45µm umožňuje dosáhnout rozlišení přes 550 DPI a přesně vykreslit drobné texty, jemné linie, fotografie i složité grafické motivy.

Díky vysoké koncentraci výkonu do malého bodu vytváří laserová hlava ostré a čisté detaily i při náročných aplikacích. Je vhodná zejména pro personalizaci výrobků, gravírování fotografií, značení drobných součástí a zpracování materiálů, u kterých je důležitá maximální přesnost. Při řezání je určena především pro tenké materiály; výrobce uvádí maximální tloušťku řezu dřeva přibližně 3 mm.

Dlouhá životnost a nižší provozní náklady

Laserová hlava PLH3D-XT8 je navržena pro dlouhodobý a stabilní provoz. Odolná celokovová konstrukce, účinné chlazení a vyměnitelné ochranné sklíčko pomáhají chránit klíčové komponenty před teplem, kouřem a nečistotami.

Kvalitní konstrukce a možnost pravidelné údržby mohou výrazně prodloužit životnost laserové hlavy a omezit potřebu předčasné výměny celého zařízení. Ve výsledku tak nejde pouze o pořizovací cenu, ale také o nižší celkové náklady v průběhu používání.

Vlastnosti a výhody laserové hlavy PLH3D-XT-50

Nastavitelný mikroskopický a čtvercový laserový bod

Při přesném zaostření dosahuje laserový bod velikosti pod 50 µm a umožňuje gravírování v rozlišení přes 500 DPI. Změnou pracovní výšky lze bod zvětšit až na 2 mm pro rychlejší gravírování větších ploch.

Řezání a gravírování
Modrý laser PLH3D-XT-50 umožňuje řezat a gravírovat dřevo, karton, pryž, papír, textilie, kůži, plasty, balzu, překližku a řadu dalších materiálů. Vhodný je také pro značení nerezové oceli, titanu a některých druhů oceli s nízkou tepelnou vodivostí.

Továrně nastavená optika
Každá laserová hlava je vybavena vysoce přesnou tripletovou čočkou, která je z výroby zaostřena na pracovní vzdálenost 60 mm. Tato vzdálenost představuje optimální výchozí nastavení pro gravírování a řezání.

Bez nutnosti dodatečného chlazení
Lehká laserová hlava nevyžaduje žádný externí chladicí systém. Její kovové tělo zároveň funguje jako chladič a umožňuje nepřetržitý každodenní provoz až 24 hodin.

Vysoká hustota výkonu

Velmi malý laserový bod zvyšuje hustotu výkonu a umožňuje rychlejší gravírování i řezání. Hlava XT-50 dokáže například gravírovat nerezovou a nástrojovou ocel, nikoli pouze vytvářet povrchové značení.

Vyšší bezpečnost provozu
Laserová hlava je vybavena signalizační LED diodou „Armed“, která informuje o připojení k napájení a upozorňuje na přehřátí. Bezpečný provoz podporuje také signalizace nevhodné okolní teploty.

Integrovaný ovladač
Krátké propojení mezi laserovou diodou a integrovaným ovladačem zajišťuje lepší ochranu diody, umožňuje vysokofrekvenční modulaci proudu a omezuje nežádoucí indukční jevy při zapnutí laseru.

Mimořádně přesná laserová hlava
Speciálně navržená optická soustava umožňuje hlavě XT-50 dosahovat mimořádně vysoké přesnosti. Je proto ideální pro detailní gravírování, jemné linie a aplikace, u kterých záleží na přesném vykreslení každého detailu.

Široké možnosti využití v praxi

Laserová hlava PLH3D-XT-50 6W je určena především pro aplikace, u kterých je rozhodující vysoká přesnost a jemné vykreslení detailů. Vhodná je pro gravírování fotografií, drobných textů, log, ornamentů, QR kódů, výrobních označení i personalizovaných produktů.

Zpracovávat lze například dřevo, překližku, kůži, papír, karton, textilie, pryž a vybrané plasty vhodné pro modrý diodový laser. Díky velmi malému laserovému bodu zvládá hlava přesné gravírování složitých motivů i řezání tenkých materiálů. Využití najde při výrobě dekorací, štítků, dárkových předmětů, prototypů i menších sérií produktů.

Dřevo
Překližka
Kůže
Pěna

Guma
Korek
Eloxovaný hliník (gravírování)
Sklo

Akryl
Kámen (rytina)
Papír a karton
Látky

Obsah sady

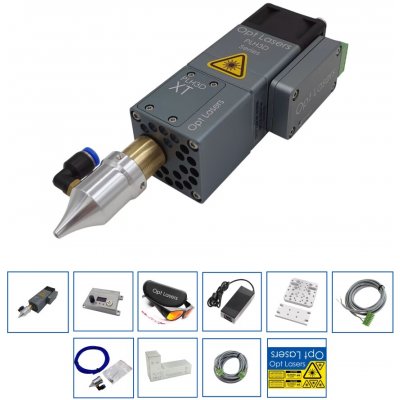

- Laserová hlava Opt Lasers PLH3D-XT-50 s optickým výkonem 6W

- Ochranné brýle proti laserovému záření OD 7+ pro rozsah 190–540 nm

- Řídicí jednotka PLH3D-CNC Adapter Pro

- Vysokotlaká sada trysek Air Assist pro laserové hlavy řady XT

- Napájecí zdroj 19 V / 2,5 A včetně adaptéru pro síťovou vidlici

- CNC držák pro laserovou hlavu PLH3D včetně montážních šroubů

- Referenční měrka pracovní vzdálenosti PLH3D HRT

- Kabel pro laserovou hlavu a signální kabel pro propojení s PLH3D-CNC Adapterem

- Dada bezpečnostních a výstražných štítků pro CNC laser

Specifikace

Maximální optický výkon:
6 W

Pracovní vzdálenost (WD) měřená od přední plochy těla hlavy laseru:
60 mm

Parametry laserového paprsku:
550 DPI

Maximální hustota výkonu:
> 2500 kW/cm²

Účinnost optického systému
> 87 %

Modulační vstupy
PWM / Analog / TTL

Doporučená základní frekvence PWM
5 – 10 kHz

Maximální šířka pásma modulace
M3 x 0,5 x 3 mm

Modulační vstup 1
Analog / TTL / PWM, 0 – 5 V

Modulační vstup 2
TTL / PWM, 0 – 24 V

Vstupní impedance 1 a 2
1 – 10 kHz

Rozměry laserové hlavy (L × W × V)
40 × 55 × 140 mm

Hmotnost laserové hlavy, typ.
~370 g (13,1 oz)

Průtok ventilátoru
43 m³/h (25 CFM)

Hluk ventilátoru
58 dBA

Maximum. Okolní teplota
40°C (113°F)

Provozní teplota
10–40 °C (50–104 °F)

Životnost laserové diody
> 10 000 h

Napětí napájecí jednotky
12 – 24 V

Minimální proud 12 V zdroje
2.5 A

Minimální proud napájení 24 V
1.25 A

Maximální spotřeba energie
30 W

Na co je XT-50 nejlepší a jaké materiály zvládne?

XT-50 (6 W) je optimalizován pro ultra-detailní gravírování a přesné řezání tenkých materiálů. Typické materiály: dřevo, překližka/MDF, kůže, textilie, karton, guma, plasty (např. ABS, akryly), lamináty/fólie, malované nebo eloxované kovy. Označuje nerezovou ocel a titan a gravíruje eloxovaný hliník.

Jaké jsou klíčové technické parametry (rozlišení, spot, výkon)?

- Optický výkon: 6 W (modrá, ~450 nm)

- Rozlišení/plocha: ~45–50 μm čtvereční bod (> 500 DPI), nastavitelné pomocí Z

- Napájení: 12–24 V DC (přes Adapter Pro); maximální spotřeba ~30 W

- Velikost/hmotnost: 40 × 55 × 140 mm; ~0,37 kg

Toto optické uspořádání přináší detaily na úrovni fotokvality, ostrý text/čárové kódy a velmi čisté mikroprvky.

Jak silnou tloušťku může XT-50 řezat a v čem vyniká?

XT-50 je ideální pro tenké, přesné řezy (např. dýhy, papír, karton, tenké látky, tenká balza/překližka). Typické jednorázové řezy dřeva dosahují až 3 mm v závislosti na druhu a vzduchové asistenci. Pro silnější materiál nebo řezání na výrobu zvažte XT8. Používejte air assist pro čistší hrany a rychlejší průchodnost.

Jaká je pracovní vzdálenost a jak se mám soustředit?

Nominální pracovní vzdálenost (WD) pro XT-50 je 60,0 mm od přední strany hlavy k pracovní ploše. Použijte přiložený nástroj pro měření výšky pro rychlé a opakovatelné nastavení: položte nástroj na materiál, pohybujte se Z, dokud se ho hlava lehce nedotkne, odstraňte nástroj a jste zaostřeni.

Podporuje XT-50 vysokotlaký Air Assist?

Ano. Vysokotlaká tryska Air Assist pro řadu XT zvyšuje účinnost řezání, pomáhá dosáhnout čistších hran a omezuje usazování kouře a nečistot na optice.

Pro jemné gravírování doporučujeme začít s průtokem přibližně 1–3 l/min, při řezání přibližně 10–15 l/min. Trysku umístěte přibližně 1–3 mm nad povrch materiálu a nasměrujte proud vzduchu mírně před místo dopadu laserového paprsku.

Používejte pouze čistý, suchý a bezolejový vzduch. Pro ochranu optiky je vhodné přívod vzduchu doplnit filtrem a odlučovačem oleje.

Jak udržovat optiku a trysku?

Ochranné sklíčko pravidelně kontrolujte a čistěte přibližně po každých 100 hodinách provozu, případně dříve po zpracování materiálů, při kterých vzniká větší množství kouře. K čištění používejte 99,9% bezvodý isopropylalkohol (IPA) a bezvláknové tampony. Běžné ubrousky na brýle nepoužívejte, protože mohou na optice zanechávat nečistoty nebo zbytky čisticích látek.

Přívod vzduchu udržujte čistý, suchý a bez oleje. Doporučuje se použití filtru a odlučovače oleje. Správně nastavená tryska Air Assist odvádí kouř a nečistoty od optiky, pomáhá udržovat ochranné sklíčko čisté a prodlužuje intervaly mezi jednotlivými čištěními.
