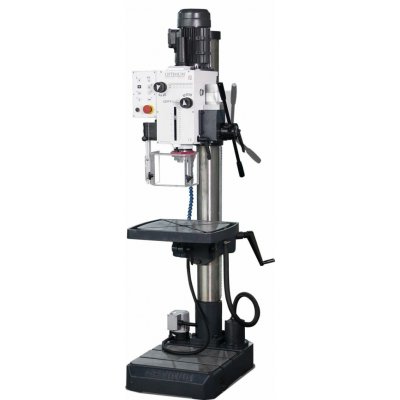

OPTIdrill DH 40 GPE OPTIMUM 3035357

Industriální síla a převodová přesnost
Hlavní přednosti

Sloupová vrtačka OPTIMUM® OPTIdrill DH 40 GPE je navržena pro maximální tuhost a dlouhou životnost v nepřetržitém provozu. Je osazena kvalitním dvoustupňovým průmyslovým elektromotorem, přičemž strojní posuv pinoly disponuje vlastním samostatným pohonem. Srdcem stroje jsou broušená převodová kola běžící v olejové lázni, což zajišťuje extrémně klidný a tichý chod i při maximálním zatížení. Stroj vyniká svou variabilitou – vrtací hlavu lze naklopit o ± 45° a celý křížový stůl je precizně opracován pro přesné polohování obrobku pomocí tří ručních kol. Integrovaná funkce řezání závitů do M16 a chladicí systém dělají z tohoto modelu kompletní obráběcí centrum pro vrtací operace.

01
Samostatný posuv
Strojní posuv pinoly má vlastní motor, což umožňuje konstantní tlak do řezu nezávisle na otáčkách hlavního motoru.

02
Převody v oleji
Broušená kola v olejové lázni minimalizují tření, hluk a opotřebení, což zaručuje dekády spolehlivého provozu.

03
Křížový stůl
Masivní a velký pracovní stůl (500x460 mm) se stupnicí dovoluje přesné nastavení polohy bez nutnosti drahých přípravků.

04
Závitovací cyklus
Funkce pro strojní řezání závitů až do velikosti M16 v oceli výrazně zvyšuje produktivitu výroby.

05
Vysoký krouticí moment
Kužel MK 4 a 12 rychlostních stupňů umožňují vrtat otvory do ø 32 mm v oceli s naprostou stabilitou.

06
Kompletní osvětlení
Moderní LED osvětlení integrované v hlavě stroje zajišťuje perfektní viditelnost na místo řezu za všech podmínek.



Kde DH 40 GPE exceluje
Využití

Sériová strojírenská výroba Údržbářské dílny těžkých provozů Vrtání do oceli, litiny a nerezi Strojní řezání závitů do M16 Obrábění pod úhlem ±45° Nástrojárny a modelárny Odborné technické školství



Technický list
Specifikace stroje

Vrtací výkon 32 mm Max. v oceli Co to znamená? Maximální průměr otvoru, který stroj bezpečně vyvrtá do oceli. Trvalý výkon je 28 mm.

Díky převodové hlavě a kuželu MK 4 vrtá stroj velké otvory plynule a bez vibrací i při maximálním záběru.

Otáčky vřetene 95 – 3 200 ot/min 12 rychlostí Co to znamená? Široký rozsah otáček (2x6 stupňů) dovoluje vrtání velkými průměry i vrtání drobnými vrtáky.

Odstupňování rychlostí zaručuje ideální řezné podmínky pro různé materiály od plastů až po tvrdou ocel.

Strojní posuv 0,1–0,26 mm/ot. 3 rychlosti Co to znamená? Rychlost, jakou vřeteno samo zajíždí do materiálu. Odlehčuje obsluze a prodlužuje životnost vrtáků.

Automatický posuv má 3 stupně (0,10 / 0,18 / 0,26 mm/ot.), což je ideální pro hluboké vrtání.

Hmotnost 335 kg Masivní litina Co to znamená? Vysoká váha zajišťuje stabilitu a pohlcování vibrací, což je klíčové pro čistotu řezu a přesnost.

Hmotnost 335 kg a průměr sloupu 115 mm dělají z této vrtačky stabilní průmyslový stroj.

Vřeteno a pracovní rozsah

Max. hloubka vrtání / Závitování 120 mm / M16

Vřeteno má velký zdvih pro hluboké otvory a dostatečnou sílu pro řezání závitů v oceli do M16.

Kužel vřetena / Vyložení MK 4 / 280 mm

MK 4 dovoluje upnutí velkých vrtáků. Vzdálenost osy vřetene od sloupu je 280 mm.

Úhel naklopení / Otáčení hlavy ± 45° / 360°

Hlavu lze naklápět pro vrtání pod úhlem a celou hlavou otáčet kolem sloupu o 360°.

Rozměry stolu / T-drážky 500 × 460 mm / 14 mm

Velká pracovní plocha se 2 diagonálními drážkami na stole a 2 drážkami na základně.

Pohon a rozměry

Příkon motoru / Napájení 1 100 / 1 500 W / 400 V

Kvalitní dvoustupňový třífázový motor poskytuje konstantní výkon v obou rychlostních režimech.

Celkové rozměry (ŠxVxH) 590 × 2 050 × 700 mm

Robustní sloup s průměrem 115 mm zajišťuje vysokou stabilitu stroje o výšce přes 2 metry.


Klikněte na jakýkoliv parametr pro detailní vysvětlení



Co obdržíte v zásilce
Obsah balení

1

OPTIMILL DH 40 GPE
Základní jednotka sloupové vrtačky s převodovou hlavou

1×

2

Chladicí zařízení
Kompletní soustava s čerpadlem pro dlouhou životnost nástrojů

1×

3

Vrtací hlavička B 16
Pro vrtáky s válcovou stopkou v rozsahu 1 – 13 mm

1×

4

Upínací a redukční prvky
Redukční pouzdro MK4-MK3, kuželový trn MK4/B16 a T-matice

1×



Často kladené dotazy
Otázky a odpovědi

01Můžu na tomto stroji vrtat pod úhlem?

Ano, model DH 40 GPE má naklápěcí vrtací hlavu v rozsahu ± 45°, což umožňuje provádět úhlové řezy a vrtání bez nutnosti speciálních svěráků. Celou hlavou lze navíc otáčet o 360° kolem sloupu.

02Jak funguje automatický posuv pinoly?

Vrtačka má vlastní motor pro posuv, který lze nastavit na 3 rychlosti (0,10 / 0,18 / 0,26 mm/ot.). Stroj se sám "zavrtává" do materiálu nastavenou silou, což zajišťuje precizní otvor a šetří fyzickou sílu obsluhy.

03Vyžaduje převodovka speciální údržbu?

Převodovka běží v olejové lázni. Stačí pravidelně kontrolovat hladinu oleje přes olejoznak a v předepsaných intervalech provádět výměnu olejové náplně, aby byl zajištěn trvale tichý a hladký chod.

04Můžu vrtačku zapojit do běžné 230V zásuvky?

Ne, model DH 40 GPE vyžaduje třífázové napájení 400 V. Je to nezbytné pro stabilní výkon dvoustupňového motoru (1,5 kW), který pohání robustní převodovku.

️ Rada specialisty Tomek Nářadí:
Model DH 40 GPE je "pan stroj" pro každou poctivou údržbu nebo strojírenskou dílnu. Pokud chcete dosáhnout maximální přesnosti při práci s křížovým stolem, doporučuji pravidelně čistit vodicí dráhy a po práci je lehce konzervovat olejem. Právě olejová lázeň převodovky je klíčem k tomu, že tato vrtačka i po deseti letech intenzivního používání běží tiše a bez vůlí. Při řezání závitů doporučujeme používat kvalitní závitořezné emulze nebo oleje, které spolu s vestavěným chladicím systémem zajistí perfektní povrch závitu i v tvrdé oceli.
