Podložka pružná DIN 127B M12 / 12,2 nerez A1

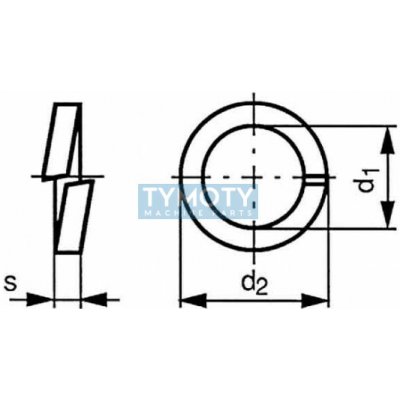

Podložka pružná DIN 127B M12 / 12,2 nerez A1Pružná pérová podložka s obdélníkovým průřezem konstruovaná podle normy DIN 127, tvar B. Tento mechanický zajišťovací prvek je určen pro šroubové spoje s metrickým závitem M12, kde slouží k omezení rizika samovolného povolení spoje v důsledku vibrací, dynamických rázů nebo střídavého zatížení. Podložka využívá kombinaci axiálního předpětí a třecího odporu hran v místě dělení kroužku.Alternativní označení a identifikace:Norma DIN: 127 B (tvar B se sraženými/hladkými konci)Norma ČSN: 021741Materiálové číslo: 1.4310 (X10CrNi18-8)Označení materiálu: Nerezová ocel A1 (Stainless Steel)PID: 897572Další kódy: DIN 127 1.4310 B 12, Single coil spring lock washerGeometrie a konstrukceTvar B: Specifikuje podložku s hladkými nebo sraženými konci děleného kroužku, což minimalizuje poškození dosedací plochy oproti tvaru A.Průřez: Pravoúhlý (obdélníkový) průřez zajišťuje vysokou tuhost a konstantní přítlačnou sílu.Konstrukční typ: Jednootáčková dělená pružina (Single coil) s axiálním vyosením pro vytvoření pružného odporu.Konce: Hladké provedení pro čistou montáž.ParametrHodnotaPro závitM12Vnitřní průměr (d1)12,2 mmVnější průměr (d2)21,1 mmTloušťka (s)2,5 mmVýška (h) - max. uvolněný stav5,0 mmMateriálNerezová ocel A1 / 1.4310NormaDIN 127B / ČSN 021741Povrchová úpravaBez úpravy (přirozený nerez)Funkční charakteristikaPodložka působí jako mechanický akumulátor energie. Při dotažení spoje dojde k jejímu stlačení, čímž vzniká trvalá axiální síla působící proti hlavě šroubu nebo matici. Tato síla zvyšuje tření v závitech, čímž brání rotaci a uvolnění. Je vhodná pro aplikace, kde dochází k tepelné roztažnosti materiálů nebo vibracím střední intenzity.Materiálové vlastnosti a odolnostPoužitá nerezová ocel 1.4310 je austenitický materiál s vysokým obsahem chromu a niklu, který vykazuje vynikající pružnostní charakteristiky dosažené tvářením za studena. Oproti standardní oceli A2 nabízí vyšší mez kluzu v tahu a lepší únavové vlastnosti při zachování dobré korozní odolnosti v běžném atmosférickém prostředí.Oblast použitíPodložka je vhodná pro montáž v chemickém průmyslu, potravinářství, strojírenství i v exteriérových konstrukcích. Je doporučena pro spoje, kde je vyžadována odolnost proti korozi a současně spolehlivé zajištění proti uvolnění. Typické využití zahrnuje montáž motorů, čerpadel a nerezových ocelových konstrukcí.
