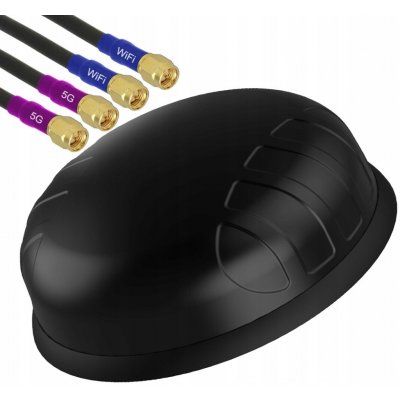

Poynting PUCK-7

Širokopásmová všesměrová anténa Poynting automobilová WiFi GSM PUCK-0007-V1
SKU: A-PUCK-0007-V1-01
Vlastnosti produktu

- Vysoký výkon: Podporuje více frekvencí v jednom zařízení – 2G, 3G, 4G, LTE a připravenost na 5G.
- Anténa 4v1: Kombinuje funkce LTE (2x2 MIMO) a dvoupásmové Wi-Fi (2x2 MIMO) a zajišťuje tak stabilní a rychlé připojení.
- Širokopásmový rozsah: Podporuje frekvence včetně pásma CBRS 3,5 GHz, ideální pro moderní aplikace.
- Odolnost vůči podkladu: Anténa funguje efektivně bez ohledu na montážní plochu, což zvyšuje její univerzálnost.
- Odolné pouzdro: Pevná, odolná proti vandalismu a voděodolná konstrukce s třídou IP68 zaručuje odolnost v náročných podmínkách.
- Všestrannost použití: Určeno pro přepravu, námořní použití a IoT/M2M, což z něj činí univerzální řešení.
- Snadná montáž: Možnosti montáže Ultra-veZAtile umožňují rychlé a pohodlné upevnění na různých místech.
Použití antény

- Inteligentní nástroje: inteligentní měření energie, plynu a vody
- Inteligentní budovy: kontrola klimatizace, kontrola přístupu, bezpečnost, zavlažování
- Průmyslová automatizace, robotika a další systémy M2M
- Digitální podpis
- Sklady a logistické systémy
- Doprava (autobusy, komunální služby a veřejná bezpečnost)
- Komunikace, telemetrie a automatizace důlních vozidel a strojů (M2M a IoT)
- Zemědělské stroje
- Mořské lodě: malé lodě, jachty v blízkosti pobřeží nebo vnitřních vod
Zesílení v dBi
6 dBi představuje špičkové zesílení ve všech pásmech od 698-960,1710-2700 a 3400-3800 MHz, 7,5 dBi představuje špičkové zesílení ve všech pásmech 2400 až 2500 a 5000 až 5800 MHz

- Zesílení při 698-960 MHz: -1 dBi,
- Zesílení při 1710-270 MHz: 6 dBi
- Zesílení při 3400-3800 MHz: 6 dBi
- Zesílení při 2400-2500 MHz: 5 dBi
- Zesílení při 5000-5800 MHz: 7,5 dBi
Mnoho možností montáže
Nová řada antén PUCK od společnosti Poynting zajišťuje snadnou instalaci s mnoha možnostmi montáže. To standardně zahrnuje:

- Upevnění na čep – součástí balení jsou dvě různé délky (40 mm a 80 mm)
- Montáž na svislý sloupek (vnitřní i vnější montáž pro menší i větší sloupky)
- Horizontální montáž na sloup (např. Mořské kolejnice)
- Magnetické upevnění
- Povrchová montáž (oboustranná páska)
- Upevnění na stěnu
Přehled antény
Verze antény LTE:

- Porty: 1 a 2
- SISO / MIMO: 2x2 MIMO
- Frekvenční rozsah: 698 MHz – 3800 MHz
- Špičkový zisk: 6 dBi
- Typ koaxiálního kabelu: RTK-031
- Délka koaxiálního kabelu: 2 m
- Typ konektoru: SMA Male

Verze Wi-Fi antény:

- Porty: 3 a 4
- SISO / MIMO: 2x2 MIMO
- Frekvenční rozsah: 2,4-2,5 GHz a 5-6 GHz
- Špičkový zisk: 7,5 dBi
- Typ koaxiálního kabelu: RTK-031
- Délka koaxiálního kabelu: 2 m
- Typ konektoru: SMA Male (adaptér RP-SMA je součástí balení)
Specifikace:
Rozsah frekvencí (celulární):

- 698 – 960 MHz
- 1710 – 2700 MHz
- 3400 – 3800 MHz

Zisk (max. ) Port 1 a 2:

- 1 dBi @ 698-960 MHz
- 6 dBi @ 1710-2700 MHz
- 6 dBi @ 3200-3800 MHz

VSWR Port 1 a 2:

- 2,5:1 pro více než 85 % pásma

Napájení:

- 10 W

Poarizace:

- Lineární, vertikální

Vstupní impedance:

- 50 Ohm (nominální)

Tlumení kabelů:

- 0.56 dB/m @ 900 MHz
- 0.65 dB/m @ 1500 MHz
- 0.72 dB/m @ 1800 MHz
- 1.2 dB/m @ 3000 MHz

DC přechod:

- Ano
