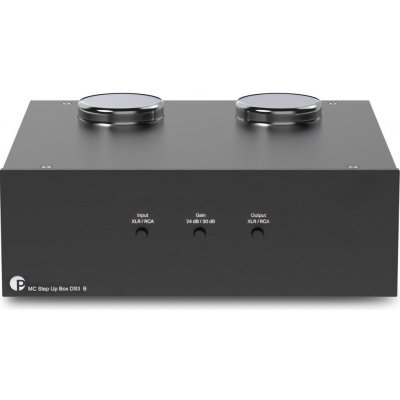

Pro-Ject MC Step Up Box DS3

MC STEP UP TRANSFORMÁTOR - ZVUKOVÝ UPGRADE PRO VAŠI MC PŘENOSKU

MC přenosky mají díky své konstrukci velmi nízký výkon, často pouze kolem jedné desetiny výstupu oproti
přenoskám typu MM s pohyblivým magnetem. Z tohoto důvodu vyžadují větší zesílení z phono předzesilovače,
aby audio systém umožnil přehrávání při běžných poslechových úrovních. Na zařízeních s integrovaným phono
předzesilovačem pro přenosky typu MM je nastavena konstantní vstupní impedance, ale pokud
k takovému vstupu potřebujete připojit přenosku typu MC, která má zásadně odlišnou výstupní impedanci
a napětí, než přenoska typu MM, bude Step-up transformátor nejlepším řešením. Step-Up transformátor má
totiž vstupní impedanci závislou na frekvenci. Např.MM (moving magnet) přenoska typicky generuje napětí
okolo 3 mV s vnitřní impedancí 47 kΩ zatímco MC (moving coil) přenoska generuje napětí 0,3 mV s vnitřní
impedancí mezi 10 a 500 Ω. Rozdíl velikosti napětí je tedy v tomto případě typicky 20 dB. I při použití
Step-Up transformátoru bude nutné zesílit signál přes phono předzesilovač s RIAA ekvalizací. Transformátor
tak zůstává zapojen mezi výstupem gramofonu a vstupem předzesilovače, ale phono stupeň musí být nastaven
na signál typu MM - přibližně 5 mV / 47 kΩ. Díky sníženým nárokům na zesílení signálu tak může phono předzesilovač
využít svůj maximální potenciál. Výsledkem je lepší zvukový výkon a nižší zkreslení.

Pro-Ject Step-Up Box DS3 funguje velmi odlišně ve srovnání s phono předzesilovačem. Poměr vinutí transformátoru
určuje faktor zesílení. Vzhledem k tomu, že pracuje zcela pasivně a není potřeba žádné externí napájení
ze sítě, neprodukuje žádný extra výkon. Zvýšení napětí je dosaženo odpovídajícím poklesem proudu. Step
up transformátor tak jako pasivní zařízení eliminuje možnost, že napájení ovlivní nízký výstupní signál
přenosky. MC Step Up Box DS3 B má pozoruhodný šumový výkon a velmi nízkou úroveň zkreslení. Díky této
koncepci je zařízení schopno zesílit výstupní úroveň MC a produkovat méně harmonického zkreslení i při
vyšší frekvenci – je to opačný efekt než u phono předzesilovače. Zásadní přínos je čistější elektrický
signál, dynamičtější zvukový výkon a širší i hlubší zvuková scéna.

EZ ŠUMU A RUŠENÍ

Při návrhu Step-Up Box DS3 byl kladen maximální důraz na nekompromisní zvukovou kvalitu a proto je koncept
postaven na dvojici švédských referenčních audio transformátorů Lundahl LL1678 s kovovým stíněním a možností
volby transformačního poměru 24 dB / 30 dB. Zařízení využívá Dual-mono design a má symetrické vstupy a
výstupy. Ačkoli je možné i připojení přes nesymetrické RCA konektory, maximální kvalitu zaručuje připojení
přes konektory XLR. Symetrické připojení totiž dokáže extrahovat konečnou hudební informaci a přitom ze
signálu účinně odfiltrovat jakýkoli šum a rušení, všudypřítomné v každé moderní domácnosti.

DOKONALE FLEXIBILNÍ

Step-Up Box DS3 lze snadno přizpůsobit každé MC přenosce. Na zadním panelu lze jedním stisknutím tlačítka
volit impedanci přenosky a na předním panelu lze pomocí tlačítek přepínat vstupy i výstupy a nastavit
úroveň zisku.
