R24Fans TB100 100 mm

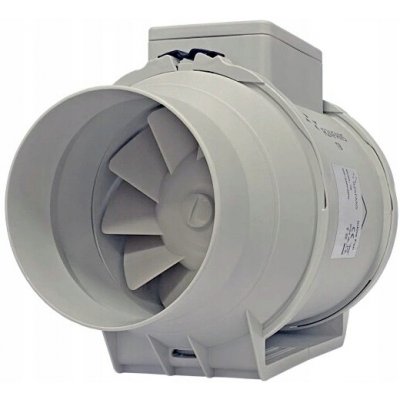

Kanálový ventilátormodel: TB100
Charakteristika:

- průměr výstupu: 97 mm (určení pro kanál o průměru 100 mm)
- vysoká výkonnost: maximálně 198 m³/h
- nízká hladina hluku: minimálně 26 dB(A) ve vzdálenosti 3 m
- energeticky úsporný motor: minimální výkon 23 W
- motor se dvěma rychlostními stupni a ochranou proti přehřátí
- standardní kulová ložiska
- snadná montáž a demontáž
- pouzdro je vyrobeno z PVC

Kanálové ventilátory s smíšeným průtokem řady TB se používají v ventilačních systémech s přívodem vzduchu, které potřebují relativně vysoký tlak a silný proud. Jsou skvělým řešením pro ventilační instalace individuálních budov, kolektivního bydlení a veřejných služeb. Ventilátory jsou přizpůsobeny pro přepravu vzduchu o teplotě až do +60 °C. Jsou určeny pro ventilační kanály o průměrech: 100, 125, 150, 160, 200, 250, 315 mm.

Konstrukce:

Kryt ventilátoru a rotoru je vyroben z vysoce kvalitního plastu ABS, který má velmi vysokou odolnost a mechanické vlastnosti. Taková konstrukce maximálně zjednodušuje ovládání ventilátoru.

Motor:

Jednofázový motor s kuličkovými ložisky pracuje na dvou úrovních otáček. Ventilátory mají zabudovanou tepelnou ochranu (tepelnou pojistku), která chrání před přehřátím. Třída ochrany motoru je IP X4.

Regulace rychlosti:

Díky vhodné konstrukci (dva rychlostní stupně motoru) může ventilátor fungovat na 2 rychlostech – pro přepínání mezi rychlostními stupni ventilátoru lze použít třípolohový přepínač. Pokud je naopak nutné plynulé nebo skokové nastavení rychlosti, lze použít transformátorový stupňovitý regulátor nebo plynulý tyristorový regulátor a připojit jej k svorce maximálního (vysokého) výkonu motoru.

Technické údaje:

- napájení – 230 V / 50 Hz
- výdej vzduchu (min./max.) – 165/198 m3/h
- Jmenovitý výkon (min./max.) – 23/26 W
- hlasitost (min./max.) – 26 / 31 dB(A)/3m
- odběr proudu (min./max.) – 0,11/0,12 A
- otáčky motoru (min./max.) – 1850/2200 ot. /min.
- max. tlak vzduchu – 156 Pa
- max. teplota práce – 60 °C
- hmotnost – 1,5 kg
- stupeň ochrany – X4

Rozměry [mm]:

ELEKTRICKÝ SCHÉMA ZAPOJENÍ

VARIANTA I – trvalé připojení na vyšším rychlostním stupni

- LA – druhý běh
- L – napětí
- N – neutrální (nula)

VARIANTA II – trvalé připojení na nižším rychlostním stupni

- LB – první běh
- L – napětí
- N – neutrální (nula)

VARIANT III – připojení s plynulým regulátorem otáček

- LA – druhý běh
- L – napětí
- N – neutrální (nula)
- R – regulátor otáček

VARIANTA IV – připojení s přepínačem rychlostních stupňů (otáček)

- LA – druhý běh
- LB – první běh
- L – napětí
- N – neutrální (nula)
- C – dvoupolohový nebo třípolohový přepínač

Montáž:

Je možné jej namontovat v libovolném úhlu vzhledem k ose ventilátoru. Kryt ventilátoru je vyroben na ploché montážní desce, díky které lze ventilátor připevnit přímo k zemi, stěně nebo stropu. Ventilátory lze nastavit na začátku, uprostřed nebo na konci ventilačního systému. V jednom systému je možné instalovat dvojici ventilátorů paralelně (pro zvýšení výkonu) nebo sériově (pro zvýšení pracovního tlaku). Pro zjednodušení montáže a připojení může být montážní krabice umístěna v libovolné poloze.
