Popis

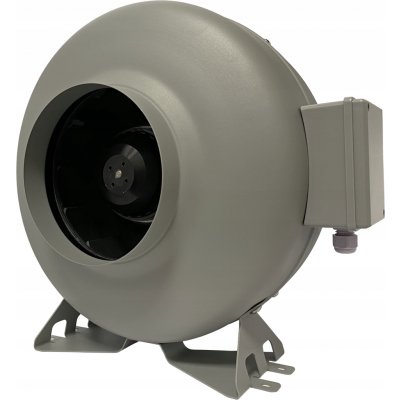

Kanálový odstředivý ventilátor VKV 100 R24FANS
Kompaktní radiální systém pro vodiče Ø100 mm
Model VKV 100 je nejmenším a zároveň mimořádně zdatným zástupcem profesionální řady kanálových ventilátorů. Zařízení bylo navrženo s ohledem na přesné vynucování cirkulace vzduchu v odsávacích a ventilačních instalacích. Skvěle se osvědčuje v ventilačních systémech rodinných domů, bytů, kanceláří i komerčních zařízení. Zařízení plně odpovídá požadavkům směrnice EU o energetické účinnosti ErP 2013 a má oficiální certifikát CE. Průměr připojovací příruby je 97 mm, což zaručuje těsné a dokonale těsné spojení se standardními trubkami o velikosti 100 mm.
Pevná konstrukce a odolnost vůči náročným podmínkám
- Ocelové pouzdro s práškovým nástřikem: Vykazuje vynikající odolnost vůči nárazům, mechanickým vlivům a měnícím se povětrnostním podmínkám.
- Hermetické elektrické připojení: Vzduchotěsná instalační krabice účinně chrání vodiče před prachem a vlhkostí.
- Kompletní montážní sada: Robustní tovární držák umožňuje pevné a stabilní zavěšení jednotky na požadované místo.
Úsporný motor a tichý chod
Srdcem konstrukce je jednofázová pohonná jednotka o výkonu pouhých 51 W s vnějším rotorem a zpětně ohnutými lopatkami rotoru. Taková geometrie umožňuje generovat průtok vzduchu až do úrovně 262 m³/h.
- Vysoká akustická kultura (44 dB): Přísné tovární dynamické vyvážení turbíny eliminuje vibrace a snižuje hluk na úroveň pouhých 44 dB(A)/3 m.
- Živá kuličková ložiska: Použité mechanické komponenty prémiové třídy zaručují bezporuchový a plynulý provoz v nepřetržitém režimu po mnoho let.
- Tepelný bezpečnostní systém: Vestavěný senzor chrání vinutí před přetížením – v případě přehřátí přeruší napájení a po ochlazení motoru automaticky obnoví jeho provoz.
- Třída krytí IP X4: Zajišťuje plnou odolnost zařízení proti stříkající vodě z jakéhokoli směru.
Flexibilní regulace otáček
Výkonnost modelu VKV 100 lze snadno upravit a přizpůsobit aktuálním potřebám budovy. Zařízení bez problémů spolupracuje s externími ovladači:
- Tyristorovými regulátory – pro plynulou, plynulou změnu otáček.
- Regulátory transformátorů – pro bezpečnou skokovou (postupnou) regulaci.
Tip pro instalatéra: Existuje možnost integrace několika ventilátorů v rámci jednoho ovládacího bodu za předpokladu, že jejich celkový odběr proudu nepřekročí maximální jmenovité parametry použitého regulátoru.
Libovolný úhel montáže a snadná instalace
Promyšlená konstrukce zařízení umožňuje jeho montáž v libovolném úhlu vzhledem k ose ventilačních potrubí. Díky silnému držáku ze sady lze ventilátor připevnit přímo na stěnu, strop nebo stabilní podklad. Celý postup mechanické a elektrické instalace musí být proveden podle pokynů a schémat uvedených v technické a pohybové dokumentaci (DTR).
ROZMĚRY [mm]
ROZMĚRY [MM]
- A – 36
- B – 166
- ØC – 5
- ØD – 97
- E – 163,5
- F - 136,5
- ØG - 244
- H - 258
- L – 285
- W - 208
TECHNICKÉ ÚDAJE a CHARAKTERISTIKA PRŮTOKU
- Jmenovité napájecí napětí – 220-240 V
- Jmenovitá frekvence – 50 Hz
- Jmenovitý příkon – 51 W
- Výdej vzduchu – 262 m3/h
- Úroveň hluku – 44 dB(A)/3 m
- Spotřeba proudu – 0,24 A
- Otáčky motoru – 2700 ot./min /min.
- Max. tlak vzduchu – 300 Pa
- Max. provozní teplota – 60 °C
- Hmotnost – 3,1 kg
- Stupeň ochrany – IP 54
Model Výkon Výkon Otáčky motoru Tlak (kompresor) Spotřeba proudu
VKV 100 262 [m3/h] 51 [W] 2700 [ot/min] 300 [Pa] 0,24 [A]
VKV 125 420 [m3/h] 73 [W] 2560 [ot/min] 368 [Pa] 0,35 [A]
VKV 150 680 [m3/h] 110 [W] 2450 [ot/min] 446 [Pa] 0,58 [A]
VKV 160 770 [m3/h] 110 [W] 2450 [ot/min] 440 [Pa] 0,58 [A]
VKV 200 945 [m3/h] 175 [W] 2420 [ot/min] 674 [Pa] 0,75 [A]
VKV 250 979 [m3/h] 175 [W] 2420 [ot/min] 654 [Pa] 0,80 [A]
VKV 315 1660 [m3/h] 225 [W] 2520 [ot/min] 738 [Pa] 1,28 [A]
ELEKTRICKÝ SCHÉMA ZAPOJENÍ
PŘÍKLAD MONTÁŽE
Kompaktní radiální systém pro vodiče Ø100 mm
Model VKV 100 je nejmenším a zároveň mimořádně zdatným zástupcem profesionální řady kanálových ventilátorů. Zařízení bylo navrženo s ohledem na přesné vynucování cirkulace vzduchu v odsávacích a ventilačních instalacích. Skvěle se osvědčuje v ventilačních systémech rodinných domů, bytů, kanceláří i komerčních zařízení. Zařízení plně odpovídá požadavkům směrnice EU o energetické účinnosti ErP 2013 a má oficiální certifikát CE. Průměr připojovací příruby je 97 mm, což zaručuje těsné a dokonale těsné spojení se standardními trubkami o velikosti 100 mm.
Pevná konstrukce a odolnost vůči náročným podmínkám
- Ocelové pouzdro s práškovým nástřikem: Vykazuje vynikající odolnost vůči nárazům, mechanickým vlivům a měnícím se povětrnostním podmínkám.
- Hermetické elektrické připojení: Vzduchotěsná instalační krabice účinně chrání vodiče před prachem a vlhkostí.
- Kompletní montážní sada: Robustní tovární držák umožňuje pevné a stabilní zavěšení jednotky na požadované místo.
Úsporný motor a tichý chod
Srdcem konstrukce je jednofázová pohonná jednotka o výkonu pouhých 51 W s vnějším rotorem a zpětně ohnutými lopatkami rotoru. Taková geometrie umožňuje generovat průtok vzduchu až do úrovně 262 m³/h.
- Vysoká akustická kultura (44 dB): Přísné tovární dynamické vyvážení turbíny eliminuje vibrace a snižuje hluk na úroveň pouhých 44 dB(A)/3 m.
- Živá kuličková ložiska: Použité mechanické komponenty prémiové třídy zaručují bezporuchový a plynulý provoz v nepřetržitém režimu po mnoho let.
- Tepelný bezpečnostní systém: Vestavěný senzor chrání vinutí před přetížením – v případě přehřátí přeruší napájení a po ochlazení motoru automaticky obnoví jeho provoz.
- Třída krytí IP X4: Zajišťuje plnou odolnost zařízení proti stříkající vodě z jakéhokoli směru.
Flexibilní regulace otáček
Výkonnost modelu VKV 100 lze snadno upravit a přizpůsobit aktuálním potřebám budovy. Zařízení bez problémů spolupracuje s externími ovladači:
- Tyristorovými regulátory – pro plynulou, plynulou změnu otáček.
- Regulátory transformátorů – pro bezpečnou skokovou (postupnou) regulaci.
Tip pro instalatéra: Existuje možnost integrace několika ventilátorů v rámci jednoho ovládacího bodu za předpokladu, že jejich celkový odběr proudu nepřekročí maximální jmenovité parametry použitého regulátoru.
Libovolný úhel montáže a snadná instalace
Promyšlená konstrukce zařízení umožňuje jeho montáž v libovolném úhlu vzhledem k ose ventilačních potrubí. Díky silnému držáku ze sady lze ventilátor připevnit přímo na stěnu, strop nebo stabilní podklad. Celý postup mechanické a elektrické instalace musí být proveden podle pokynů a schémat uvedených v technické a pohybové dokumentaci (DTR).
ROZMĚRY [mm]
ROZMĚRY [MM]
- A – 36
- B – 166
- ØC – 5
- ØD – 97
- E – 163,5
- F - 136,5
- ØG - 244
- H - 258
- L – 285
- W - 208
TECHNICKÉ ÚDAJE a CHARAKTERISTIKA PRŮTOKU
- Jmenovité napájecí napětí – 220-240 V
- Jmenovitá frekvence – 50 Hz
- Jmenovitý příkon – 51 W
- Výdej vzduchu – 262 m3/h
- Úroveň hluku – 44 dB(A)/3 m
- Spotřeba proudu – 0,24 A
- Otáčky motoru – 2700 ot./min /min.
- Max. tlak vzduchu – 300 Pa
- Max. provozní teplota – 60 °C
- Hmotnost – 3,1 kg
- Stupeň ochrany – IP 54
Model Výkon Výkon Otáčky motoru Tlak (kompresor) Spotřeba proudu
VKV 100 262 [m3/h] 51 [W] 2700 [ot/min] 300 [Pa] 0,24 [A]
VKV 125 420 [m3/h] 73 [W] 2560 [ot/min] 368 [Pa] 0,35 [A]
VKV 150 680 [m3/h] 110 [W] 2450 [ot/min] 446 [Pa] 0,58 [A]
VKV 160 770 [m3/h] 110 [W] 2450 [ot/min] 440 [Pa] 0,58 [A]
VKV 200 945 [m3/h] 175 [W] 2420 [ot/min] 674 [Pa] 0,75 [A]
VKV 250 979 [m3/h] 175 [W] 2420 [ot/min] 654 [Pa] 0,80 [A]
VKV 315 1660 [m3/h] 225 [W] 2520 [ot/min] 738 [Pa] 1,28 [A]
ELEKTRICKÝ SCHÉMA ZAPOJENÍ
PŘÍKLAD MONTÁŽE
Parametry
| Výrobce | R24Fans |
| Druh | potrubní ventilátory |
