Radiální (odstředivý) kanálový ventilátor VKV 125 Kanálové odstředivé ventilátory řady VKV se používají při větrání jednotlivých místností, individuálních budov, kolektivního bydlení a veřejných služeb. Ventilátory řady VKV splňují požadavky směrnice EU ErP 2013 a mají prohlášení o shodě s normou CE. Díky krytu z pozinkované oceli jsou ventilátory odolné vůči mechanickému poškození a vnějším povětrnostním podmínkám. Ventilátor má v balení silný montážní držák a je vybaven hermetickou připojovací... Celý popis
Koupit za 1 559 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis

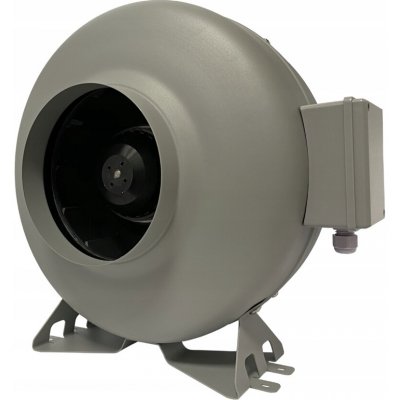

Radiální (odstředivý) kanálový ventilátor VKV 125
Kanálové odstředivé ventilátory řady VKV se používají při větrání jednotlivých místností, individuálních budov, kolektivního bydlení a veřejných služeb. Ventilátory řady VKV splňují požadavky směrnice EU ErP 2013 a mají prohlášení o shodě s normou CE.
Díky krytu z pozinkované oceli jsou ventilátory odolné vůči mechanickému poškození a vnějším povětrnostním podmínkám. Ventilátor má v balení silný montážní držák a je vybaven hermetickou připojovací krabičkou.
Technické údaje:
- průměr výstupu – 123 mm (do kanálu 125 mm)
- vysoká výkonnost – max 420 m³/h
- výkon motoru – 73 W
- hladina hluku – 45 dB(A)/3 m
- motor s tepelnou ochranou
- výrobce – r24fans
- Kuličková ložiska jako standard
- hermetická připojovací krabice
- montážní držák je součástí balení
- pouzdro je vyrobeno z práškově lakované oceli
Motor
V ventilátorech se používají jednofázové motory s vnějším rotorem, který má lopatky ohnuté dozadu. Motory mají zabudovanou ochranu s automatickým restartem, která zabraňuje jejich přehřátí. V motorech se používají kuličková ložiska. Pro dosažení správných parametrů a bezpečného provozu ventilátoru během montážního procesu prochází každá turbína dynamickým vyvážením, což zajišťuje mj. nízká úroveň šumu provozu ventilátoru. Bezpečnostní třída: IP X4.
Regulace rychlosti
Regulace výkonu může probíhat plynule (tyristorový regulátor) i skokově (transformátorový regulátor). Ventilátory mohou být připojeny po několika jednotkách k jednomu regulátoru za předpokladu, že dostupný výkon a provozní proud nepřekročí nominální parametry regulátoru.
Montáž
Je možné jej namontovat v libovolném úhlu vzhledem k ose ventilátoru. Připevnění přímo k zemi, stěně nebo stropu je možné pomocí pevného držáku, který je součástí balení ventilátoru. Elektrické připojení a instalace by měly být provedeny podle návodu a elektrického schématu uvedeného v DTR.
TECHNICKÉ ÚDAJE a CHARAKTERISTIKA PRŮTOKU
- Jmenovité napájecí napětí: 230 V
- Jmenovitá frekvence: 50 Hz
- Výkon motoru: 73 W
- Výdej vzduchu: 420 m3/h
- Statický tlak: 368 Pa
- Hladina hluku: 45 dB(A)/3 m
- Spotřeba proudu: 0,35 A
- Otáčky motoru: 2560 ot. /min.
- Maximální provozní teplota: 60 oC
- Stupeň ochrany: IP 54
Elektrické schéma připojení
Kanálové odstředivé ventilátory řady VKV se používají při větrání jednotlivých místností, individuálních budov, kolektivního bydlení a veřejných služeb. Ventilátory řady VKV splňují požadavky směrnice EU ErP 2013 a mají prohlášení o shodě s normou CE.
Díky krytu z pozinkované oceli jsou ventilátory odolné vůči mechanickému poškození a vnějším povětrnostním podmínkám. Ventilátor má v balení silný montážní držák a je vybaven hermetickou připojovací krabičkou.
Technické údaje:
- průměr výstupu – 123 mm (do kanálu 125 mm)
- vysoká výkonnost – max 420 m³/h
- výkon motoru – 73 W
- hladina hluku – 45 dB(A)/3 m
- motor s tepelnou ochranou
- výrobce – r24fans
- Kuličková ložiska jako standard
- hermetická připojovací krabice
- montážní držák je součástí balení
- pouzdro je vyrobeno z práškově lakované oceli
Motor
V ventilátorech se používají jednofázové motory s vnějším rotorem, který má lopatky ohnuté dozadu. Motory mají zabudovanou ochranu s automatickým restartem, která zabraňuje jejich přehřátí. V motorech se používají kuličková ložiska. Pro dosažení správných parametrů a bezpečného provozu ventilátoru během montážního procesu prochází každá turbína dynamickým vyvážením, což zajišťuje mj. nízká úroveň šumu provozu ventilátoru. Bezpečnostní třída: IP X4.
Regulace rychlosti
Regulace výkonu může probíhat plynule (tyristorový regulátor) i skokově (transformátorový regulátor). Ventilátory mohou být připojeny po několika jednotkách k jednomu regulátoru za předpokladu, že dostupný výkon a provozní proud nepřekročí nominální parametry regulátoru.
Montáž
Je možné jej namontovat v libovolném úhlu vzhledem k ose ventilátoru. Připevnění přímo k zemi, stěně nebo stropu je možné pomocí pevného držáku, který je součástí balení ventilátoru. Elektrické připojení a instalace by měly být provedeny podle návodu a elektrického schématu uvedeného v DTR.
TECHNICKÉ ÚDAJE a CHARAKTERISTIKA PRŮTOKU
- Jmenovité napájecí napětí: 230 V
- Jmenovitá frekvence: 50 Hz
- Výkon motoru: 73 W
- Výdej vzduchu: 420 m3/h
- Statický tlak: 368 Pa
- Hladina hluku: 45 dB(A)/3 m
- Spotřeba proudu: 0,35 A
- Otáčky motoru: 2560 ot. /min.
- Maximální provozní teplota: 60 oC
- Stupeň ochrany: IP 54
Elektrické schéma připojení
Parametry
| Výrobce | R24Fans |
| Druh | potrubní ventilátory |
