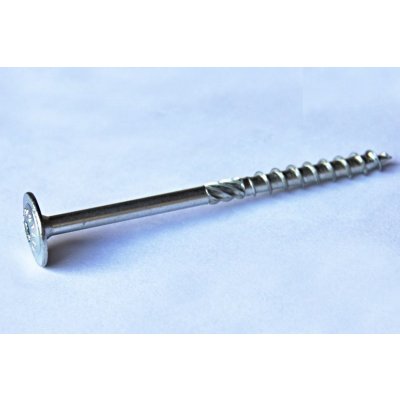

Stavební konstrukční vrut RAPI-TEC SK PLUS 5 x 80 mm s talířovou hlavou RAPI-TEC SK PLUS 5 x 80 mm je stavební vrut z vysokopevnostní uhlíkové oceli pro konstrukční spoje dřevo-dřevo a kov-dřevo. Talířová hlava poskytuje velkou dosedací plochu a vysokou svěrnou sílu, takže je vhodná tam, kde potřebujete spojované díly pevně stáhnout bez použití samostatné podložky. Řada RAPI-TEC SK PLUS je určena pro rychlou montáž konstrukčních spojů, kde je důležitá vysoká svěrná síla talířové hlavy. U většiny... Celý popis
Koupit za 4 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Stavební konstrukční vrut RAPI-TEC SK PLUS 5 x 80 mm s talířovou hlavou
RAPI-TEC SK PLUS 5 x 80 mm je stavební vrut z vysokopevnostní uhlíkové oceli pro konstrukční spoje dřevo-dřevo a kov-dřevo. Talířová hlava poskytuje velkou dosedací plochu a vysokou svěrnou sílu, takže je vhodná tam, kde potřebujete spojované díly pevně stáhnout bez použití samostatné podložky.
Řada RAPI-TEC SK PLUS je určena pro rychlou montáž konstrukčních spojů, kde je důležitá vysoká svěrná síla talířové hlavy. U většiny rozměrů používá speciální dvouchodý závit s asymetrickou geometrií, který zrychluje šroubování. V nabídce jsou průměry 4, 5 a 6 mm a také mimořádně dlouhé varianty.
K čemu je tento vrut vhodný
- spojování hranolů, trámků, latí a dalších dřevěných konstrukčních prvků,
- krovy, pergoly, přístřešky a dřevostavby,
- spoje dřevo-dřevo,
- upevnění vhodných kovových prvků ke dřevu,
- spoje, kde je požadována větší dosedací plocha hlavy a vysoká svěrná síla.
Proč RAPI-TEC SK PLUS
Pro běžné univerzální šroubování, kde není nutná talířová hlava a vysoká svěrná síla, může být vhodnější RAPI-TEC 2010 se zápustnou hlavou. SK PLUS volíte zejména tehdy, když chcete větší dosedací plochu hlavy, silné stažení dílů a konstrukční použití.
Technické parametry konkrétního rozměru Produktová řada RAPI-TEC SK PLUS Průměr závitu 5 mm Celková délka 80 mm Max. tloušťka připojovaného dílu 33 mm Hloubka zašroubování 47 mm Typ hlavy Talířová Průměr hlavy 12 mm Drážka TX25 / TORX Průměr dříku 3,5 mm Vnitřní průměr v závitu 3,1 mm Doporučený průměr předvrtání 3,2 mm Max. utahovací moment 6 Nm Provozní třída dle EN 1995-1-1 1 + 2 Materiál Vysokopevnostní uhlíková ocel Pevnost oceli 1 000 N/mm2 Povrchová úprava Bílý galvanický zinek Velikost standardního balení 200 ks Katalogové číslo 19250080 EAN / GTIN 8592662035411 Konstrukce a mechanické vlastnosti
- Charakteristický moment kluzu My,k: 7 301 Nmm.
- Charakteristický parametr vytažení kolmo k vláknům: 15,17 N/mm2.
- Charakteristický parametr vytažení ve směru vláken: 10,67 N/mm2.
- Charakteristický parametr protažení hlavy fhead,k: 26,31 N/mm2.
- Charakteristická únosnost v tahu ftens,k: 9,20 kN.
- Orientační hodnota pro protažení hlavy vrutu dřevem: 175,6 kg dle technické tabulky výrobce.
- Frézující závit R: ano, provedení výrobce označené +R.
Mechanické hodnoty nejsou jednoduchou „nosností jednoho vrutu“. Únosnost konkrétního spoje závisí na druhu a hustotě dřeva, směru vláken, počtu vrutů, roztečích, hloubce zašroubování, geometrii spoje a způsobu zatížení. U nosných spojů je nutné vycházet z návrhových hodnot a příslušných norem.
Rychlá montáž a předvrtání
Vruty RAPI-TEC jsou konstruovány pro komfortní a rychlé šroubování. Pro průměr 5 mm výrobce uvádí doporučený průměr předvrtání 3,2 mm. Předvrtání je vhodné zejména u tvrdších dřevin, v blízkosti okrajů a konců prvků nebo tam, kde je zvýšené riziko rozštípnutí dřeva.
Povrch a vhodné prostředí
Povrchová úprava je provedena jako bílý galvanický zinek a podle výrobce neobsahuje škodlivý šestimocný chrom. Tento konkrétní průměr je výrobcem zařazen do provozní třídy 1 + 2 dle EN 1995-1-1. Pro trvale exponované venkovní spoje je nutné zvolit spojovací materiál odpovídající konkrétnímu prostředí.
Časté otázky
Jaký je rozdíl mezi RAPI-TEC SK PLUS a běžným vrutem se zápustnou hlavou?
Hlavním rozdílem je talířová hlava s větší dosedací plochou. Ta vytváří vysokou svěrnou sílu a pomáhá pevně stáhnout spojované konstrukční díly. Zápustná hlava je naopak vhodnější tam, kde má být hlava zarovnaná nebo zapuštěná v povrchu.
Jak silný díl lze tímto rozměrem připojit?
Pro rozměr 5 x 80 mm výrobce uvádí maximální tloušťku připojovaného dílu 33 mm a hloubku zašroubování 47 mm.
Jaký bit potřebuji?
Použijte bit TX25. Správná velikost bitu omezuje vyklouznutí nástavce a snižuje riziko poškození drážky při montáži.
Je vhodný pro spoj dřevo-dřevo?
Ano. Výrobce řadu RAPI-TEC SK PLUS uvádí pro spoje dřevo-dřevo i kov-dřevo.
Lze vrut použít pro upevnění kovového prvku ke dřevu?
Ano, pokud konstrukce spoje a otvor v kovovém prvku odpovídají zvolenému vrutu. Talířová hlava nabízí velkou dosedací plochu.
Musím předvrtávat?
Ne vždy. U měkkého dřeva lze konstrukční vruty často montovat bez předvrtání. U tvrdších dřevin, při montáži blízko okraje nebo konce a při zvýšeném riziku štípání je předvrtání vhodné. Výrobce pro průměr 5 mm uvádí předvrtání 3,2 mm.
Co znamená talířová hlava?
Jde o širokou hlavu s velkou dosedací plochou. Její hlavní výhodou je vysoká svěrná síla ve spoji a dobré rozložení tlaku na připojovaný díl.
Je údaj v kN nebo kg skutečná nosnost jednoho vrutu?
Ne. Jde o charakteristické nebo laboratorní mechanické hodnoty. Skutečnou únosnost konstrukčního spoje ovlivňuje mnoho dalších faktorů a u nosných konstrukcí musí být spoj správně navržen.
RAPI-TEC - profesionální produktová řada HPM-TEC
RAPI-TEC je produktová řada společnosti HPM-TEC. U konstrukčních vrutů výrobce uvádí kontrolované mechanické vlastnosti, vysokou elasticitu oceli a důraz na rychlost a komfort při šroubování.
RAPI-TEC SK PLUS 5 x 80 mm je stavební vrut z vysokopevnostní uhlíkové oceli pro konstrukční spoje dřevo-dřevo a kov-dřevo. Talířová hlava poskytuje velkou dosedací plochu a vysokou svěrnou sílu, takže je vhodná tam, kde potřebujete spojované díly pevně stáhnout bez použití samostatné podložky.
Řada RAPI-TEC SK PLUS je určena pro rychlou montáž konstrukčních spojů, kde je důležitá vysoká svěrná síla talířové hlavy. U většiny rozměrů používá speciální dvouchodý závit s asymetrickou geometrií, který zrychluje šroubování. V nabídce jsou průměry 4, 5 a 6 mm a také mimořádně dlouhé varianty.
K čemu je tento vrut vhodný
- spojování hranolů, trámků, latí a dalších dřevěných konstrukčních prvků,
- krovy, pergoly, přístřešky a dřevostavby,
- spoje dřevo-dřevo,
- upevnění vhodných kovových prvků ke dřevu,
- spoje, kde je požadována větší dosedací plocha hlavy a vysoká svěrná síla.
Proč RAPI-TEC SK PLUS
Pro běžné univerzální šroubování, kde není nutná talířová hlava a vysoká svěrná síla, může být vhodnější RAPI-TEC 2010 se zápustnou hlavou. SK PLUS volíte zejména tehdy, když chcete větší dosedací plochu hlavy, silné stažení dílů a konstrukční použití.
Technické parametry konkrétního rozměru Produktová řada RAPI-TEC SK PLUS Průměr závitu 5 mm Celková délka 80 mm Max. tloušťka připojovaného dílu 33 mm Hloubka zašroubování 47 mm Typ hlavy Talířová Průměr hlavy 12 mm Drážka TX25 / TORX Průměr dříku 3,5 mm Vnitřní průměr v závitu 3,1 mm Doporučený průměr předvrtání 3,2 mm Max. utahovací moment 6 Nm Provozní třída dle EN 1995-1-1 1 + 2 Materiál Vysokopevnostní uhlíková ocel Pevnost oceli 1 000 N/mm2 Povrchová úprava Bílý galvanický zinek Velikost standardního balení 200 ks Katalogové číslo 19250080 EAN / GTIN 8592662035411 Konstrukce a mechanické vlastnosti
- Charakteristický moment kluzu My,k: 7 301 Nmm.
- Charakteristický parametr vytažení kolmo k vláknům: 15,17 N/mm2.
- Charakteristický parametr vytažení ve směru vláken: 10,67 N/mm2.
- Charakteristický parametr protažení hlavy fhead,k: 26,31 N/mm2.
- Charakteristická únosnost v tahu ftens,k: 9,20 kN.
- Orientační hodnota pro protažení hlavy vrutu dřevem: 175,6 kg dle technické tabulky výrobce.
- Frézující závit R: ano, provedení výrobce označené +R.
Mechanické hodnoty nejsou jednoduchou „nosností jednoho vrutu“. Únosnost konkrétního spoje závisí na druhu a hustotě dřeva, směru vláken, počtu vrutů, roztečích, hloubce zašroubování, geometrii spoje a způsobu zatížení. U nosných spojů je nutné vycházet z návrhových hodnot a příslušných norem.
Rychlá montáž a předvrtání
Vruty RAPI-TEC jsou konstruovány pro komfortní a rychlé šroubování. Pro průměr 5 mm výrobce uvádí doporučený průměr předvrtání 3,2 mm. Předvrtání je vhodné zejména u tvrdších dřevin, v blízkosti okrajů a konců prvků nebo tam, kde je zvýšené riziko rozštípnutí dřeva.
Povrch a vhodné prostředí
Povrchová úprava je provedena jako bílý galvanický zinek a podle výrobce neobsahuje škodlivý šestimocný chrom. Tento konkrétní průměr je výrobcem zařazen do provozní třídy 1 + 2 dle EN 1995-1-1. Pro trvale exponované venkovní spoje je nutné zvolit spojovací materiál odpovídající konkrétnímu prostředí.
Časté otázky
Jaký je rozdíl mezi RAPI-TEC SK PLUS a běžným vrutem se zápustnou hlavou?
Hlavním rozdílem je talířová hlava s větší dosedací plochou. Ta vytváří vysokou svěrnou sílu a pomáhá pevně stáhnout spojované konstrukční díly. Zápustná hlava je naopak vhodnější tam, kde má být hlava zarovnaná nebo zapuštěná v povrchu.
Jak silný díl lze tímto rozměrem připojit?
Pro rozměr 5 x 80 mm výrobce uvádí maximální tloušťku připojovaného dílu 33 mm a hloubku zašroubování 47 mm.
Jaký bit potřebuji?
Použijte bit TX25. Správná velikost bitu omezuje vyklouznutí nástavce a snižuje riziko poškození drážky při montáži.
Je vhodný pro spoj dřevo-dřevo?
Ano. Výrobce řadu RAPI-TEC SK PLUS uvádí pro spoje dřevo-dřevo i kov-dřevo.
Lze vrut použít pro upevnění kovového prvku ke dřevu?
Ano, pokud konstrukce spoje a otvor v kovovém prvku odpovídají zvolenému vrutu. Talířová hlava nabízí velkou dosedací plochu.
Musím předvrtávat?
Ne vždy. U měkkého dřeva lze konstrukční vruty často montovat bez předvrtání. U tvrdších dřevin, při montáži blízko okraje nebo konce a při zvýšeném riziku štípání je předvrtání vhodné. Výrobce pro průměr 5 mm uvádí předvrtání 3,2 mm.
Co znamená talířová hlava?
Jde o širokou hlavu s velkou dosedací plochou. Její hlavní výhodou je vysoká svěrná síla ve spoji a dobré rozložení tlaku na připojovaný díl.
Je údaj v kN nebo kg skutečná nosnost jednoho vrutu?
Ne. Jde o charakteristické nebo laboratorní mechanické hodnoty. Skutečnou únosnost konstrukčního spoje ovlivňuje mnoho dalších faktorů a u nosných konstrukcí musí být spoj správně navržen.
RAPI-TEC - profesionální produktová řada HPM-TEC
RAPI-TEC je produktová řada společnosti HPM-TEC. U konstrukčních vrutů výrobce uvádí kontrolované mechanické vlastnosti, vysokou elasticitu oceli a důraz na rychlost a komfort při šroubování.
Parametry
| Výrobce | HPM TEC |
