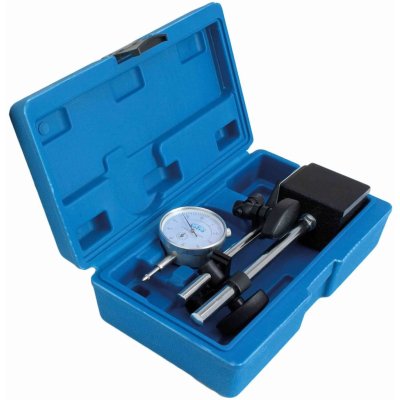

Satra S-MAHO2 Magnetický stojan stativ + úchylkoměr rozsah 0 10 mm

⚙️ Sada: Magnetický stativ a číselníkový úchylkoměr (0–10 mm)

Tato profesionální měřicí sada je nezbytným nástrojem pro každou dílnu, která se zabývá přesnou mechanikou, servisem motorů nebo diagnostikou podvozků. Umožňuje detekovat i ty nejmenší odchylky v řádu setin milimetru, které jsou pouhým okem nepostřehnutelné, ale v provozu způsobují vibrace, hluk nebo předčasné opotřebení dílů.

Úchylkoměr (Měřicí hodinky)

Přesný přístroj pro zjišťování geometrických odchylek a házivosti.

-

Rozsah měření: 0 až 10 mm.

-

Přesnost (dělení): 0,01 mm, což je ideální pro kontrolu házivosti kotoučů nebo vůlí ložisek.

-

Design: Přehledný ciferník o průměru 58 mm s nastavitelným nulováním (otočným prstencem) pro snadné nastavení počáteční hodnoty.

Magnetický stativ

Robustní držák, který tvoří stabilní základnu pro měření.

-

Vypínatelný magnet: Základna je vybavena přepínačem ON/OFF. To umožňuje stativ přesně umístit a následně pevně zafixovat k ocelovému podkladu bez rizika poškrábání povrchu.

-

Magnetická síla: Přítlak 60 kg zaručuje, že se stativ během měření ani nepohne, což je klíčové pro eliminaci chyb měření.

-

Variabilita: Kloubová ramena dovolují nastavit hodinky do téměř jakékoli polohy a úhlu vůči měřenému objektu.

Příklady praktického využití v autoparku

-

Házivost brzdových kotoučů: Nejčastější použití. Měřením zjistíte, zda vibrace do brzdového pedálu způsobuje zvlněný kotouč (limit bývá obvykle do 0,05 mm).

-

Házivost náboje kola: Před montáží nových kotoučů je nutné změřit házivost samotného náboje. Pokud je náboj křivý, nový kotouč se po pár tisících kilometrech opět zvlní.

-

Vůle ložisek: Přesné změření axiální vůle kolových ložisek nebo ložisek v převodovkách.

-

Házivost setrvačníku a klikové hřídele: Nezbytné při generálních opravách motorů a výměně spojkových sad.

-

Nastavení rozvodů: U starších vznětových motorů s rotačním čerpadlem slouží k nastavení předvstřiku.

Technické tipy pro přesné měření

-

Čistota povrchu: Před měřením vždy důkladně očistěte měřenou plochu (např. brzdový kotouč) od rzi a nečistot. I smítko prachu může zkreslit výsledek o několik setin milimetru.

-

Kolmost doteku: Měřicí hrot hodinek by měl svírat s měřeným povrchem co nejvíce kolmý úhel. Pokud bude hrot příliš šikmo, naměřená hodnota bude vyšší než skutečná odchylka (tzv. kosinová chyba).

-

Fixace ramen: Před odečítáním hodnot se ujistěte, že jsou všechny klouby stativu pevně dotaženy. Volný kloub je nejčastější příčinou nestabilních výsledků.

-

Nulování: Po nastavení hrotu na měřenou plochu otočte stupnicí hodinek tak, aby ručička ukazovala na nulu. Poté pomalu otáčejte hřídelí/kotoučem a sledujte výchylky.

-

Skladování: Po práci hrot hodinek očistěte a sadu uložte do suchého prostředí. Hodinky jsou jemný mechanismus citlivý na nárazy a vlhkost.

Tato sada je základem pro profesionální diagnostiku vibrací a vůlí na vozidle.

.

Ukázka práce s podobnou sadou, měření házivosti kotouče a náboje:
