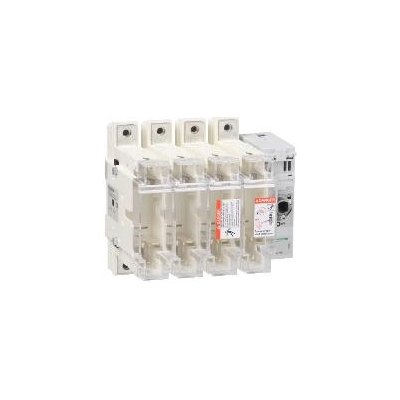

Schneider Electric GS2N4 Pojistkový odpínač 4P 250A Velikost 1

  Základní popis Řada TeSys Označení výrobku TeSys GS Označení přístroje GS2N Typ produktu nebo součásti Odpínač s pojistkami Popis pólů 4P Popis chráněných pólů 4t Složení a typ kontaktů 4 Z [Ith] jmenovitý tepelný proud 250 A při 40 °C [Ie] jmenovitý pracovní proud 250 A při 690 V na AC-23B250 A při 690 V na AC-23A250 A při 500 V na AC-23B250 A při 500 V na AC-23A250 A při 400 V na AC-23B250 A při 400 V na AC-23A200 A při 440 V 2 póly v sérii na fázi na DC-23B200 A při 440 V 2 póly v sérii na fázi na DC-23A Typ pojistky DIN Velikost pojistky 1 Typ sítě ACDC Frekvence sítě 50/60 Hz  Doplňky Typ ovládací rukojeti Externí předníExterní na pravé straně Montážní držák Deska [Ui] jmenovité izolační napětí 750 V AC 50/60 Hz [Uimp] jmenovité impulzní výdržné napětí 8 kV Jmen. prac. výkon (W) 220 kW při 690 V160 kW při 500 V132 kW při 400 V Spínací schopnost 2500 A při 400 V na AC-23B [Icm] jmenovitá zkratová zapínací schopnost 100 kA při 400 V s ochranou pojistkami gG Vypínací schopnost 2000 A při 400 V na AC-23B Zkratová odolnost 32,5 kA Mechanická životnost 10000 cykly Elektrická životnost Na DC-23BNa DC-23ANa AC-23BNa AC-23A Připojení - svorky Výkonový obvod : svorky pro oka kabel 95...240 mm²Výkonový obvod : sběrnice kabel 32 mm² Kroutící moment Výkonový obvod : 25 N.m  Prostředí Standardy IEC 60947-3 Certifikace výrobku CE Stupeň krytí IP IP20 s krytem svorek vyhovuje IEC 60529 Teplota okolního vzduchu pro provoz -20...70 °C Teplota okolí pro uskladnění -40...80 °C Požární odolnost 960 °C tělo vyhovuje IEC 60695-2-1850 °C kryt pojistky vyhovuje IEC 60695-2-1 Výška 294 mm Šířka 195 mm Hloubka 146 mm Hmotnost přístroje 4,5 kg
