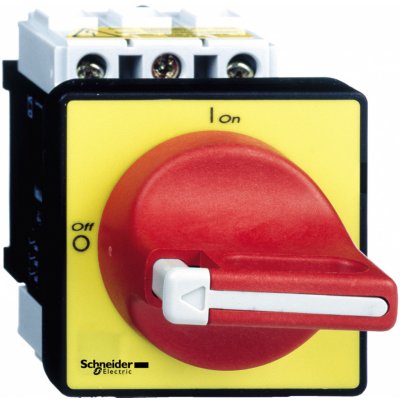

Schneider Electric VCF2

Řada TeSys Označení výrobku TeSys VARIO Označení přístroje VCF Typ produktu nebo součásti Odpínač nouzového zastavení úroveň výkonu Vysoký výkon Popis pólů 3P složení a typ kontaktů 3 Z Typ sítě AC
DC Typ ovládání Otočná rukojeť Montáž otočné rukojeti Přímá Barva rukojeti Červená Barva předního štítku rukojeti Žlutá Vhodný pro bezpečné odpojení Ano Uzamykatelná otočná rukojeť 1 až 3 visací zámky 4…8 mm označení 0 - 1 montážní držák Rukojeť: dveře
Spínač: dveře upevnění 4 šrouby pro rukojeť [Ue] jmenovité pracovní napětí 690 V AC 50/60 Hz [Uimp] jmenovité impulzní výdržné napětí 8 kV [Ith] jmenovitý tepelný proud 40 A [Ithe] jmenovitý tepelný proud 32 A [Ie] jmenovitý pracovní proud 29 A AC-23 Ue: 400 V jmen. prac. výkon (W) 11 kW při 690 V (AC-3)
15 kW při 690 V (AC-23A)
11 kW při 400...415 V (AC-3)
15 kW při 500 V (AC-3)
18,5 kW při 500 V (AC-23A)
5,5 kW při 230...240 V (AC-3)
7,5 kW při 230...240 V (AC-23A)
15 kW při 400...415 V (AC-23A) třída přerušovaného zatížení 30 Making capacity ( I Rms) 400 A při 400 V AC-21A
400 A při 400 V AC-22A
400 A při 400 V AC-23A [Icm] jmenovitá zkratová zapínací schopnost 1 kA při 400 V při Ipeak [Icw] rated short-time withstand Rms current 480 A při 400 V doba trvání: 1 s jmenovitý podmíněný zkratový proud 10 kA při 400 V - přidružená pojistka 50 A aM
10 kA při 400 V - přidružená pojistka 50 A gG vypínací schopnost 320 A při 400 V (AC-21A)
320 A při 400 V (AC-22A)
320 A při 400 V (AC-23A) sestava zařízení Spínač
Rukojeť Mechanická životnost 100000 cykly elektrická životnost 100000 cykly AC-21
30000 cykly DC-1...5 připojení - svorky Výkonový obvod: šroubové svorky kabel 10 mm² - tuhost kabelu: pevný
Výkonový obvod: šroubové svorky kabel 6 mm² - tuhost kabelu: ohebný - s kabelovou koncovkou kroutící moment Výkonový obvod: 2,1 N.m - na šroubové svorky handle front plate dimension 60 x 60 mm Výška 74 mm Šířka 60 mm Hmotnost přístroje 0,25 kg Normy IEC 60947-3 Certifikace výrobku UL
CCC
GL
CSA Použití ochrany TC stupeň krytí IP IP20 podle IEC 60529
IP65 mechanická robustnost Vibrace 10...150 Hz (1 Gn) podle IEC 60068-2-6
Rázy 11 ms (30 Gn) podle IEC 60068-2-27 Provozní teplota okolí -20…50 °C požární odolnost 960 °C podle IEC 60695-2-1 Stav udržitelné nabídky Green Premium produkt Nařízení REACh Nařízení REACh bez látek SVHC Ano Směrnice EU RoHS Proaktivní shoda (Produkt mimo rámec právních předpisů týkajících se EU RoHS)
Neobsahuje jedovaté těžké kovy Ano Neobsahuje rtuť Ano Informace výjimce o RoHS Nařízení China RoHS
Proaktivní prohlášení o nařízení China RoHS (mimo právní dosah nařízení China RoHS) Informace o životním prostředí Životní cyklus Nevyžadují se žádné speciální recyklační operace WEEE Na trzích Evropské unie musí být produkt likvidován podle pokynů pro
