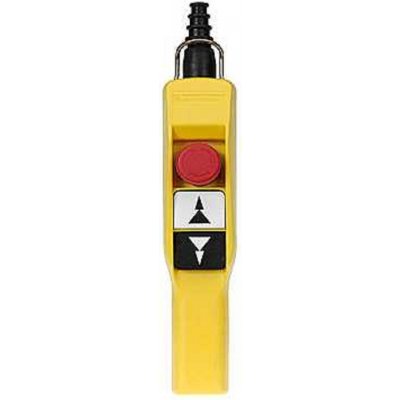

Schneider Electric XACA2073

Základní popis pro závěsný ovladač XAC Harmony Schneider Electric řada výrobků Harmony XAC typ produktu nebo součásti Závěsný ovladač označení přístroje Pažba pro XACA Doplňující popis pro závěsný ovladač XAC Harmony Schneider Electric typ ovladače Dvojitě izolovaný materiál rozvaděče Polypropylen typ ovládání Intuitivní typ elektrického obvodu Ovládací obvod typ rozvaděče Zkompletovaný, připravený k použití provedení ovladače Řízení 2rychlostního motoru zvedáku složení ovládače 2 tlačítka + 1 nouzový vypínač typ ovládacího tlačítka První tlačítko 2 Z (2 krokový) zvedat, pomalu-rychle, Druhé tlačítko 2 Z (2 krokový) snížit, pomalu-rychle, Tlačítko stop Ø 30 mm 1 V jištění západkou, Tlačítko stop Ø 30 mm 1 V jištění západkou kompatibilita ZB2BE102 pro nouzové zastavení, ZB2BE102 pro nouzové zastavení, ZB2BE101 + ZB2BE201 pro všechny směry mechanické blokování S mechanickým blokováním barva ovládače Žlutá připojení - svorky Šroubové svorky 1 x 2,5 mm² s nebo bez kabelové koncovky, Šroubové svorky 2 x 1,5 mm² s nebo bez kabelové koncovky standardy EN/IEC 60204-32, EN/IEC 60947-5-1, UL 508, CSA C22.2 č. 14 certifikace výrobku CSA, UL stupeň ochrany TH teplota okolního vzduchu pro provoz -25...70 °C teplota okolí pro uskladnění -40...70 °C odolnost proti vibracím 15 gn 10...500 Hz IEC 60068-2-6 odolnost proti otřesům 100 gn IEC 60068-2-27 kategorie přepětí Třída II IEC 61140 stupeň krytí IP IP65 IEC 60529 stupeň ochrany IK IK08 EN 50102 mechanická životnost 1000000 cyklů kabelová průchodka Pryžový návlek s odstupňovaným vstupem 7...15 mm označení kontaktu A600 AC-15 240 V 3 A IEC 60947-5-1 dodatek A, A600 AC-15 600 V 1,2 A IEC 60947-5-1 dodatek A, Q600 DC-13 250 V 0,27 A IEC 60947-5-1 dodatek A, Q600 DC-13 600 V 0,1 A IEC 60947-5-1 dodatek A [Ithe] jmenovitý tepelný proud 10 A [Ui] jmenovité izolační napětí 600 V 3 IEC 60947-1 [Uimp] jmenovité impulzní výdržné napětí 6 kV IEC 60947-1 funkce kontaktu Závisle spínající, Stupňovitě odpor mezi vývody
