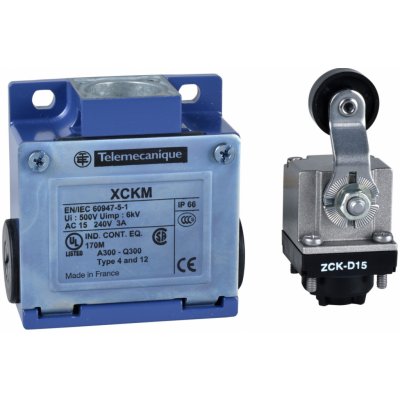

Schneider Electric XCKM115

Základní popis polohového spínače Telemecanique sensors Řada výrobků OsiSense XC Název řady Standardní formát Typ produktu nebo součásti Polohový spínač Označení přístroje XCKM Typ těla Pevný Typ hlavy Otočná hlava Materiál Kov Materiál těla Zamak Upevnění Na tělo Pohyb pracovní hlavy Otočný Typ ovládací hlavice Návrat pružinou, válcová páka termoplast Typ přístupu Podélný 2 směry Kabelová průchodka 3 vstupy se závitem pro kabelovou průchodku Pg 11 Počet pólů 2 Složení a typ kontaktů 1 V + 1 Z Funkce kontaktu Mžiková funkce Doplňující popis polohového spínače Ovládání spínače 30° vačkou Elektrické připojení Šroubové svorky, velikost svorky: 1 x 0,34...2 x 1,5 mm² Tvar izol. kontaktu Zb Počet kroků 1 Nucené vypnutí Ano Nucené vypnutí minimálním momentem 0,25 N.m Minimální moment pro vypnutí 0,1 N.m Minimální rychlost ovládání 0,01 m/min Maximální rychlost ovládání 1,5 m/s Označení kontaktu Q300, DC-13 (Ue = 250 V, Ie = 0,27 A) vyhovuje EN/IEC 60947-5-1 příloha AA300, AC-15 (Ue = 240 V, Ie = 3 A) vyhovuje EN/IEC 60947-5-1 příloha A [Ithe] jmenovitý tepelný proud 10 A AC [Ui] jmenovité izolační napětí 300 V vyhovuje CSA C22.2 č. 14500 V stupeň znečištění 3 vyhovuje IEC 60947-1300 V vyhovuje UL 508 Odpor mezi vývody
