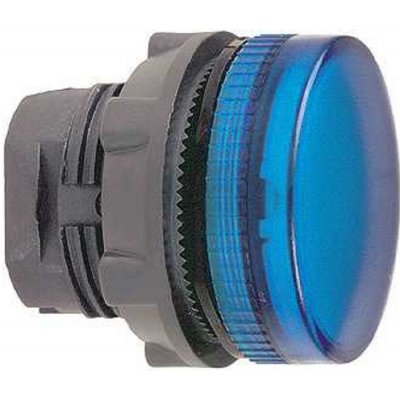

Schneider Electric ZB5AV06

Základní popis výrobková řada Harmony XB5 funkce Hlava pro signálku kompatibilita výrobku BA 9 označení přístroje ZB5 materiál obruby Plastová tmavě šedá průměr pro montáž 22 mm typ hlavice Standard prodej v nedělitelném množství 1 tvar hlavice Kruh barva hmatníku/ovládače nebo čočky Modrá další informace o ovladači S hladkými čočkami  Doplňky CAD celková šířka 29 mm CAD celková výška 29 mm CAD celková hloubka 31 mm hmotnost přístroje 0,018 kg označení skříně XALD 1…5 otvorůXALK 2…5 otvorů označení el. složení P3 v čelní montáž s BA 9P4 v čelní montáž s BA 9 a transformátorPF2 v čelní montáž s BA 9 popis Základní element  Prostředí stupeň ochrany TH teplota okolí pro uskladnění -40…70 °C provozní teplota -40…70 °C kategorie přepětí Třída II podle IEC 60536 stupeň krytí IP IP66 podle IEC 60529IP67 podle IEC 60529IP69 podle IEC 60529IP69K podle ISO 20653 stupeň krytí NEMA NEMA 13NEMA 4X odolnost proti vysokotlakému mytí 7000000 Pa při 55 °C, vzdálenost : 0,1 m stupeň ochrany IK IK05 podle IEC 50102 Standardy EN/IEC 60947-1EN/IEC 60947-5-4JIS C8201-5-1EN/IEC 60947-5-5UL 508CSA C22.2 č. 14EN/IEC 60947-5-1JIS C8201-1 odolnost proti vibracím 5 gn (f= 2…500 Hz) podle IEC 60068-2-6 odolnost proti otřesům 30 gn (doba trvání = 18 ms) pro akcelerace, polovina sin. vlny podle IEC 60068-2-2750 gn (doba trvání = 11 ms) pro akcelerace, polovina sin. vlny podle IEC 60068-2-27
