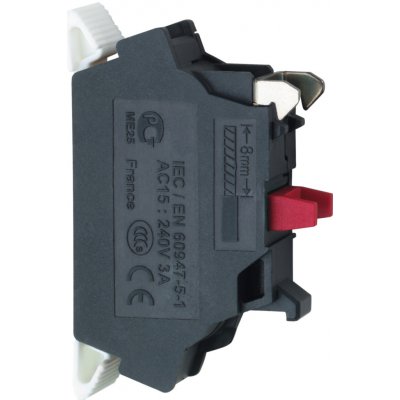

Schneider Electric ZBE1025

Schneider Electric ZBE1025
Tento blok kontaktů Harmony ZB, XB5 používá připojení bezšroubové svorky. Tento kontaktní blok umožňuje rychlou a snadnou výměnu a konfiguraci ovládačů a přepínačů. Snadno se instaluje a vyměňuje se v jednotkách XB5 ovládačů a přepínačích pomocí nacvakávací sestavy a připojuje se k ovládacím obvodu jednoduchými šroubovými svorkami. Díky indexu ochrany IP20 chrání operátory před neočekávaným kontaktem s živými obvody. 1 milionová náročnost cyklu při 6A umožňuje nižší údržbu a poškození vaší instalace. Má jasné barevné schéma pro typy kontaktů Z a V. Šroubové připojovací svorky odolné proti vibracím zajišťují vysokou odolnost proti vibracím, díky které je výrobek vhodný pro instalaci na stroj s vysokým nárazem.
Základní popis
výrobková řada:
Harmony XB5
Harmony XB4

typ produktu nebo součásti: Kontaktní blok

Krátký název zařízení: ZBE

prodej v nedělitelném množství: 5

stupeň krytí IP: IP20 podle IEC 60529

funkce kontaktu: Závisle spínající

typ kontaktního bloku: Jednoduchý

použití kontaktů: Standardní kontakty

připojení - svorky:
Násuvný, = 1 x 0.34 mm² without wire end ferrule podle IEC 60947-1
Doplňky
CAD celková šířka: 34,3 mm

CAD celková výška: 14,8 mm

CAD celková hloubka: 9,8 mm

hmotnost přístroje: 0,005 kg

typ a složení kontaktu: 1 V

nucené vypnutí: Ano podle IEC 60947-5-1 dodatek K

provozní zdvih:
1,217 mm (V, změna elektrického stavu)
4,3 mm (celkový zdvih)

ovládací síla: 2,25 N V, změna elektrického stavu

mechanická životnost: 10000000 cykly

materiál kontaktu: Stříbrná slitina (Ag/Ni)

zkratová ochrana: 10 A patronová pojistka typ gG podle IEC 60947-5-1

[Ith] jmenovitý tepelný proud: 10 A podle IEC 60947-5-1

[Ui] jmenovité izolační napětí: 300 V (stupeň znečištění 3) podle IEC 60947-1

[Uimp] jmenovité impulzní výdržné napětí: 4 kV podle IEC 60947-1

[Ie] jmenovitý pracovní proud:
6 A při 120 V, AC-15, A300 podle IEC 60947-5-1
3 A při 240 V, AC-15, A300 podle IEC 60947-5-1
0,55 A při 125 V, DC-13, Q300 podle IEC 60947-5-1
0,27 A při 250 V, DC-13, Q300 podle IEC 60947-5-1

montáž el. bloku: Čelní montáž

představení přístroje: Základní element
Prostředí
stupeň ochrany: TH

teplota okolí pro uskladnění: -40…70 °C

provozní teplota: -40…70 °C

Normy:
IEC 60947-1
IEC 60947-5-1
IEC 60947-5-4
IEC 60947-5-5
UL 60947-1
UL 60947-5-1
UL 60947-5-5
UL 1059
UL 486E
CSA C22.2 No 60947-1
CSA C22.2 č. 60947-5-1
CSA C22.2 No 158
CSA C22.2 No 65
IACS E10

certifikace výrobků:
EAC
IECEE CB Schéma
CCC
UL
CSA

odolnost proti vibracím:
5 gn (f= 10…500 Hz) conforming to IEC 60068-2-6
25 mm mezi špičkami (f= 2…10 Hz) conforming to IEC 60068-2-6

odolnost proti otřesům:
25 gn (doba trvání = 6 ms) pro 1000 rázů v každé ose podle IEC 60068-2-27
30 gn (doba trvání = 18 ms) pro akcelerace, polovina sin. vlny podle IEC 60068-2-27
50 gn (doba trvání = 11 ms) pro akcelerace, polovina sin. vlny podle IEC 60068-2-27
----
