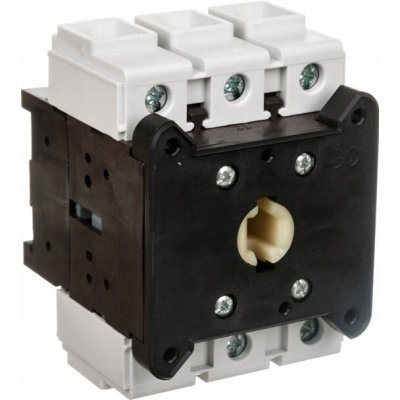

Bezpečnostní hlavní odpojovač dveří TeSys Vario VCF4, 80 A, 3P TeSys Vario VCF4 je třípólový bezpečnostní hlavní odpojovač pro montáž na dveře skříně nebo skříně. Umožňuje ručně odpojit napájení obvodu o nepřetržitém proudu až 80 A při provozním napětí až 690 V. Ovládá se červeným knoflíkem přizpůsobeným pro blokování a přední strana má stupeň krytí IP65. Nejdůležitější vlastnosti - Červené kolečko pro blokování: Knoflík je dobře viditelný a dá se zablokovat, což pomáhá chránit obvod před náhodným... Celý popis
Koupit za 1 908 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Bezpečnostní hlavní odpojovač dveří TeSys Vario VCF4, 80 A, 3P
TeSys Vario VCF4 je třípólový bezpečnostní hlavní odpojovač pro montáž na dveře skříně nebo skříně. Umožňuje ručně odpojit napájení obvodu o nepřetržitém proudu až 80 A při provozním napětí až 690 V. Ovládá se červeným knoflíkem přizpůsobeným pro blokování a přední strana má stupeň krytí IP65.
Nejdůležitější vlastnosti
- Červené kolečko pro blokování: Knoflík je dobře viditelný a dá se zablokovat, což pomáhá chránit obvod před náhodným zapnutím během práce.
- Přední strana ve stupni IP65: Přední strana je prachotěsná a odolná vůči proudu vody, proto se osvědčí na dveřích skříní i v náročnějších podmínkách.
- Tři póly, 690 V: Odpojovač odpojuje současně tři napájecí dráhy v obvodech s provozním napětím až 690 V.
- Šroubové svorky: Kabely se připojují k hlavním kontaktům standardním šroubovým spojením.
Technická specifikace
- Výrobce: SCHNEIDER ELECTRIC
- Série: TESYS
- Katalogové číslo: VCF4
- Počet pólů: 3
- Počet pomocných přepínacích kontaktů: 0
- Počet konektorů: 1
- Počet pomocných spínacích kontaktů: 0
- Počet pomocných rozpínacích kontaktů: 0
- Barva ovládacího prvku: Červená
- Typ připojení hlavních kontaktů: Šroubové připojení
- Typ výkonného prvku: Knoflík
- Konstrukce zařízení: Trvale upevněné zařízení
- Stupeň ochrany (IP) přední strany: IP65
- Jako kompaktní odpojovač: Ano
- Jmenovité provozní napětí: 690 V
- Maximální jmenovité provozní napětí Ue AC: 690 V
- Jmenovitý podmíněný zkratový proud Iq: 10 kA
- Jmenovitý krátkodobý odolný proud Icw: 0,96 kA
- Jmenovitý provozní výkon pro AC-3, 400 V: 22 kW
- Jmenovitý provozní výkon pro AC-23, 400 V: 30 kW
- Jmenovitý provozní výkon pro AC-3, 400 V: 22 kW
- Připojovací kapacita při 400 V: 45 kW
- Šířka: 60 mm
- Výška: 83 mm
- Hloubka: 114 mm
- Jmenovitý trvalý proud pro AC-23, 400 V: 57 A
- Jmenovitý trvalý proud pro AC-21, 400 V: 80 A
- Jmenovitý trvalý proud Iu: 80 A
Použití
Jako hlavní nebo bezpečnostní odpojovač v ovládacích skříních a pouzdrech, kdy je třeba napájení třífázového přijímače odpojit ručně z úrovně dveří.
Nejčastější dotazy (FAQ)
Má odpojovač VCF4 pomocné kontakty?
Ne, tato verze má pouze tři hlavní póly bez pomocných kontaktů.
Kde se tento odpojovač montuje?
Je určen k montáži na dveře skříně nebo skříně, s knoflíkem dostupným z čelní strany.
TeSys Vario VCF4 je třípólový bezpečnostní hlavní odpojovač pro montáž na dveře skříně nebo skříně. Umožňuje ručně odpojit napájení obvodu o nepřetržitém proudu až 80 A při provozním napětí až 690 V. Ovládá se červeným knoflíkem přizpůsobeným pro blokování a přední strana má stupeň krytí IP65.
Nejdůležitější vlastnosti
- Červené kolečko pro blokování: Knoflík je dobře viditelný a dá se zablokovat, což pomáhá chránit obvod před náhodným zapnutím během práce.
- Přední strana ve stupni IP65: Přední strana je prachotěsná a odolná vůči proudu vody, proto se osvědčí na dveřích skříní i v náročnějších podmínkách.
- Tři póly, 690 V: Odpojovač odpojuje současně tři napájecí dráhy v obvodech s provozním napětím až 690 V.
- Šroubové svorky: Kabely se připojují k hlavním kontaktům standardním šroubovým spojením.
Technická specifikace
- Výrobce: SCHNEIDER ELECTRIC
- Série: TESYS
- Katalogové číslo: VCF4
- Počet pólů: 3
- Počet pomocných přepínacích kontaktů: 0
- Počet konektorů: 1
- Počet pomocných spínacích kontaktů: 0
- Počet pomocných rozpínacích kontaktů: 0
- Barva ovládacího prvku: Červená
- Typ připojení hlavních kontaktů: Šroubové připojení
- Typ výkonného prvku: Knoflík
- Konstrukce zařízení: Trvale upevněné zařízení
- Stupeň ochrany (IP) přední strany: IP65
- Jako kompaktní odpojovač: Ano
- Jmenovité provozní napětí: 690 V
- Maximální jmenovité provozní napětí Ue AC: 690 V
- Jmenovitý podmíněný zkratový proud Iq: 10 kA
- Jmenovitý krátkodobý odolný proud Icw: 0,96 kA
- Jmenovitý provozní výkon pro AC-3, 400 V: 22 kW
- Jmenovitý provozní výkon pro AC-23, 400 V: 30 kW
- Jmenovitý provozní výkon pro AC-3, 400 V: 22 kW
- Připojovací kapacita při 400 V: 45 kW
- Šířka: 60 mm
- Výška: 83 mm
- Hloubka: 114 mm
- Jmenovitý trvalý proud pro AC-23, 400 V: 57 A
- Jmenovitý trvalý proud pro AC-21, 400 V: 80 A
- Jmenovitý trvalý proud Iu: 80 A
Použití
Jako hlavní nebo bezpečnostní odpojovač v ovládacích skříních a pouzdrech, kdy je třeba napájení třífázového přijímače odpojit ručně z úrovně dveří.
Nejčastější dotazy (FAQ)
Má odpojovač VCF4 pomocné kontakty?
Ne, tato verze má pouze tři hlavní póly bez pomocných kontaktů.
Kde se tento odpojovač montuje?
Je určen k montáži na dveře skříně nebo skříně, s knoflíkem dostupným z čelní strany.
Parametry
| Výrobce | Schneider Electric |
