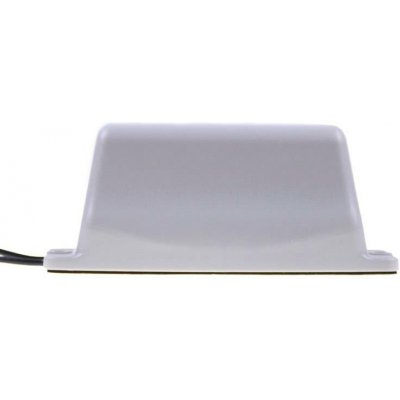

Sectron AO-ALTE-W9DS

MIMO stropní GSM/UMTS/LTE anténa Vnitřní stropní anténa určená pro pro příjem a vysílání GSM/UMTS/LTE signálu. Anténa pracuje v pásmech 700/800/900/1800/1900/2100/2600 MHz. Velmi často se využívá jako součást repeaterů GSM/UMTS/LTE signálu. Z antény jsou vyvedeny dva kabely RG316 (s dvojitým stíněním), které jsou ukončeny konektory SMA(m). Délka kabelů je 3 m. Technologie MIMO je metoda navýšení kapacity rádiové linky s použitím více vysílacích a přijímacích antén, které využívají zejména vícecestného šíření signálu, tím se docílí vyšší propustnosti a nižší chybovosti přenosu. Specifikace konektoru SMA: Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi. Specifikace kabelu RG316: RG316 koaxiální nízkoztrátový vysokofrekvenční kabel, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2.49 mm. Frekvenční rozsah je 0-3 GHz. Kabel RG316 se často používá v radiofrekvenčních a telekomunikačních aplikacích, pro přenos vysokofrekvenčních signálů, a také v bezdrátových zařízeních. Je vhodný pro aplikace, které vyžadují dobrý výkon a stabilitu v prostředí s vysokou teplotou. Činitel zkrácení je stanoven na 0.7. Nejběžnější kabely tohoto typu mají teplotní rozsah -55 až +200°C. Existují i speciálně upravené typy kabelů RG316 pro venkovní použití, které jsou UV rezistentní, dále pro použití v extrémních podmínkách. Vyrábí se z různých materiálů a různých kvalit. Technické parametry naleznete v přiloženém datasheetu.
