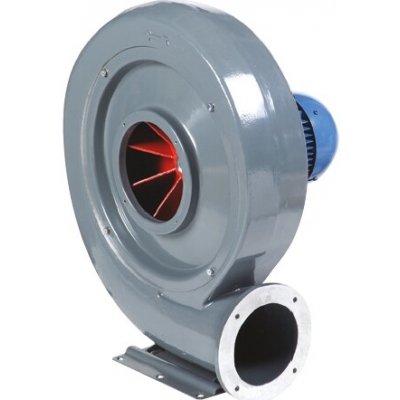

Soler & Palau CBT-40

Radiální ventilátor CBT-40 je vhodný svojí konstrukcí pro velmi dlouhé vzduchovody v různých technologických a VZT aplikacích. Spirální skříň radiálního ventilátoru CBT-40 je odlita ze slitiny hliníku a je opatřena šedým epoxydovým lakem. Teplota dopravované vzdušniny je 120 °C trvalého provozu. Montáž ventilátoru CBT-40 se provádí na montážní základnu. Motor radiálního ventilátoru je asynchronní s kotvou nakrátko, který je mimo proud vzdušniny. Krytí IP44, izolace B.Skříň ventilátoruSpirální skříň radiálního ventilátoru je odlita ze slitiny Al, opatřena šedým epoxidovým lakem, max. teplota dopravované vzdušiny 120 ?C (ventilátory CST, CBT a CBB), 70 ?C (CSB – 60) nebo 80 ?C (CBT – 125, 160 a 170).Oběžné koloOběžné kolo je radiální, odlité ze slitiny Al.Motor ventilátoruMotor je asynchronní s kotvou nakrátko, kuličková ložiska s tukovou náplní na dobu životnosti. Motor mimo proud vzdušiny. Krytí IP55, třída izolace F (modely CSB, CST a CBT-40 krytí IP44, třída izolace B).Svorkovnice ventilátoruSvorkovnice je umístěna na motoru.MontážMontáž se provádí na montážní základnu. Všechny typy (vyjma CSB a CST 60) je možno po 45 natočit tak, aby bylo dosaženo požadovaného směru výtlačného hrdla. Zároveň je možno namontovat motor jak vpravo, tak i vlevo, aniž by bylo nutno měnit směr výtlačného hrdla.
