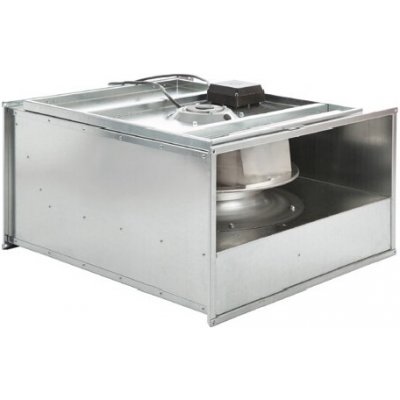

Soler & Palau IRT/4-315 A

Radiální ventilátor Soler & Palau IRT/4-315 B IP54 do čtyřhranného potrubí je vhodný pro obecné aplikace, kde se s výhodou uplatní nízká zástavbová výška ventilátoru. Vzhledem ke krytí IP44 a vyšší pracovní teplotě je ventilátor vhodný pro odvětrávání skladů, restaurací, nemocnic a sportovních hal.

Skříň
je z ocelového, galvanicky pozinkovaného plechu, skříň je opatřena přírubami pro upevnění do čtyřhranného potrubí. Na skříni je revizní víko, po jehož demontáži je přístupný motor a oběžné kolo.

Oběžné kolo
je radiální s dozadu zahnutými lopatkami, vyrobeno je z hliníkového plechu. Je staticky a dynamicky vyváženo.

Motor
je asynchronní s kotvou nakrátko a vnějším rotorem, 1-fázový pro napětí 230 V. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F a pracovní teplotou podle typu. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP44.

Svorkovnice
je standardně z černého plastu, je volně připojena na přívodním kabelu od motoru a je jí možno samořeznými šrouby připevnit na dobře přístupné místo na skříni.

Regulace otáček
se provádí elektronickými nebo transformátorovými regulátory změnou napětí. Přednostně doporučujeme transformátorové regulátory.

Montáž
v každé poloze ventilátoru, s ohledem na revizní činnost a možnost sejmutí revizního víka přednostně s osou motoru svisle.

Směr otáčení
je označen na skříni nalepenou šipkou. Směr otáčení je po uvedení do provozu nutno zkontrolovat.

Hluk
emitovaný ventilátorem je uveden v tabulkách pro čtyři křivky výkonové charakteristiky.

Pokyny
Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška ventilátoru. Ventilátory jsou vzhledem ke krytí IP44 a vyšší pracovní teplotě vhodné pro odvětrání skladů, restaurací, nemocnic a sportovních hal. S výhodou lze použít v kombinaci s rekuperačními výměníky tepla.
