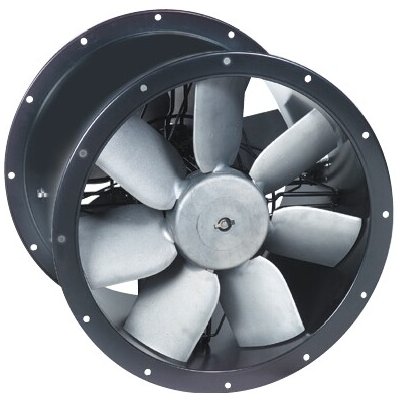

Soler & Palau TCBBx2/4-450

S&P TCBBx2/4-450 - Efektivní ventilace s vysokým tlakem
Maximální výkon pro náročné aplikace s axiálním ventilátorem S&P TCBBx2/4-450 - vaše řešení pro efektivní proudění vzduchu.

S&P TCBBx2/4-450 je vysoce výkonný axiální ventilátor, navržený pro průmyslové a specializované HVAC systémy, kde jsou vysoké tlakové ztráty výzvou. Jeho jedinečná konstrukce s dvěma protiběžnými oběžnými koly poskytuje mimořádnou tlakovou kapacitu v kompaktním provedení. To z něj činí ideální volbu pro náročné úkoly vedení vzduchu v různých průmyslových prostředích.
Vaše výhody v kostce:

- Vysoká tlaková kapacita: Dvě protiběžná oběžná kola zdvojnásobují tlakový výkon, ideální pro systémy s vysokou tlakovou ztrátou a kompaktní instalace.
- Robustní konstrukce: Pouzdro svařené z ocelového plechu s korozivzdorným polyesterovým lakem zajišťuje dlouhou životnost a spolehlivost.
- Přesné vyvážení: Staticky a dynamicky vyvážená oběžná kola z hliníkové slitiny zajišťují provoz s nízkými vibracemi a hlukem.
- Komplexní ochrana motoru: Integrovaná tepelná pojistka, krytí IP65 a izolační třída F zaručují bezpečný a spolehlivý trvalý provoz (S1).
- Flexibilní montáž: Instalaci lze provádět v libovolné poloze osy motoru, což zjednodušuje přizpůsobení různým instalačním situacím.
- Snadná regulace otáček: Kompatibilní s transformátorovými regulátory pro efektivní a účelové přizpůsobení průtoku vzduchu.
- Bezúdržbový provoz: Díky kuličkovým ložiskům s celoživotní maznicí je údržba minimalizována.
Technologie protiběžných oběžných kol
TCBBx2/4-450 je vybaven dvěma speciálně optimalizovanými, protiběžnými oběžnými koly z hliníkové slitiny, která jsou přesně staticky a dynamicky vyvážena. Tato jedinečná konfigurace umožňuje významné zvýšení tlakové kapacity.

Přímým přínosem je schopnost ventilátoru dosáhnout optimálního výkonu i v systémech s vysokou tlakovou ztrátou nebo při potřebě velmi vysokých statických tlaků, aniž by se ztratila kompaktní velikost.
Robustní a odolné pouzdro
Pouzdro ventilátoru je svařeno z vysoce kvalitního ocelového plechu a opatřeno robustními přírubami pro snadné připojení k okruhlým potrubním systémům. Černý polyesterový lak s katoforézným povrchem účinně chrání před korozí.

Tato odolná konstrukce zajišťuje dlouhou životnost a spolehlivou funkci i v náročných průmyslových podmínkách. Šrouby z nerezové oceli a galvanicky pozinkované držáky dále přispívají k odolnosti.
Výkonné a chráněné motory
Ventilátor je vybaven dvěma jednofázovými (230 V) asynchronními motory s kotvou nakrátko, navrženými pro trvalý provoz S1. Jsou vybaveny tepelnou pojistkou, jejíž přípojky jsou vyvedeny na svorkovnici, a mají izolační třídu F a krytí IP65.

Tyto vlastnosti zaručují bezpečný, spolehlivý a bezúdržbový provoz po dlouhou dobu, a to i při extrémních okolních teplotách od -40 °C do +70 °C, podpořené kuličkovými ložisky s celoživotní maznicí.
Technické specifikaceParametrHodnotaZvláštnost / PoznámkaModelTCBBx2/4-450Axiální ventilátor s vysokým tlakemJmenovité napětí1f. 230 V, 50HzPro všestranné použitíSpotřeba energie1316 WMax. spotřeba energieProud motoru5,7 AOtáčky1420 min-1Při jmenovitém provozu (volné proudění)Průtok vzduchu (volné proudění)7430 m³/hMaximální průtokPrůměr potrubí450 mmPro připojení k okruhlým potrubímKrytíIP65Ochrana proti prachu a tryskající voděTřída izolaceFVysoká tepelná odolnost vinutíProvozní režimTrvalý provoz S1Pro nepřetržitý provozTeplota média-40 °C až +70 °CPři přímém provozuTeplota média (regulované otáčky)-40 °C až +50 °CPři regulaci transformátoremHladina akustického výkonu LWA89 dB(A)Měřeno podle normyHmotnost42,0 kgHodnoty směrnice ErP (při optimální účinnosti):Kategorie měřeníDKategorie účinnosticelkováRegulace otáček (DR)není vyžadovánaSpecifický poměr (r)1Stupeň účinnosti (N)52,5 %Účinnost (eta)46,9 %Elektrický výkon (Pe)1,289 kWStatický tlak ventilátoru411 PaObjemový průtok (opt. účinnost)5315 m³/hOtáčky (opt. účinnost)1356 min-1Oblast použití a scénáře aplikace
S&P TCBBx2/4-450 je ideální pro průmyslové ventilační systémy s vysokými tlakovými ztrátami, jako jsou dlouhá potrubí nebo složité filtrační systémy.

Je vynikající pro speciální aplikace v technice procesního vzduchu, kde je vyžadována velmi kompaktní konstrukce při vysokém výkonu.

Optimální vedení vzduchu ve výrobních halách, skladovacích prostorech nebo tunelových systémech pro zajištění optimálních klimatických podmínek.
Výrobce a kvalita
S&P Deutschland GmbH znamená vysoce kvalitní ventilační řešení. TCBBx2/4-450 je vyráběn podle přísných standardů kvality s robustní konstrukcí z ocelového plechu s epoxidovo-polyesterovým povlakem a přesně vyváženými hliníkovými lopatkami podle normy ISO 1940. Krytí IP65 a izolační třída F motoru podtrhují dlouhou životnost a spolehlivost tohoto produktu.

Optimalizujte své proudění vzduchu s S&P TCBBx2/4-450 právě teď!

Tento axiální ventilátor s vysokým tlakem nabízí ideální řešení pro náročné průmyslové aplikace. Kontaktujte naše odborníky pro individuální poradenství a najděte dokonalé ventilační řešení pro vaše potřeby.
