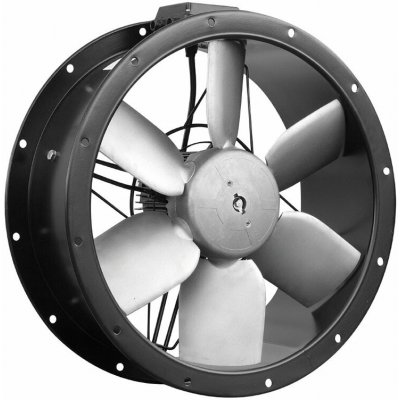

Soler & Palau TCBT/4-630/H

S&P TCBT/4-630/H – Robustní axiální ventilátor pro vysoké průtoky vzduchu
Optimální cirkulace vzduchu s S&P TCBT/4-630/H – pro výkonné a tiché ventilační systémy

Axiální ventilátor S&P TCBT/4-630/H je ideálním řešením pro náročné ventilační a průmyslové aplikace, které vyžadují vysoký objemový průtok při současně nízké hlučnosti. Tento robustní ventilátor, navržený pro instalaci do potrubí, zaručuje efektivní a spolehlivou cirkulaci vzduchu. Díky svým všestranným možnostem instalace – horizontální nebo vertikální – se flexibilně přizpůsobí vašim požadavkům a zajistí optimální vnitřní klima.
Vaše výhody v přehledu:

- Vysoký objemový průtok: S působivým průtokem 17 030 m³/h (volný průtok) zajišťuje ventilátor rychlou a efektivní cirkulaci vzduchu ve vašich prostorách.
- Nízká hlučnost: Navzdory vysokému výkonu pracuje TCBT/4-630/H s hladinou akustického výkonu 85 dB(A) relativně tiše.
- Flexibilní instalace: Ventilátor lze instalovat do potrubí horizontálně i vertikálně, což umožňuje univerzální přizpůsobení různým prostorovým konceptům.
- Robustní konstrukce: Těleso z černě lakovaného ocelového plechu a vyvážené oběžné kolo z hliníkového tlakového odlitku zaručují dlouhou životnost a spolehlivost i v náročných podmínkách.
- Vynikající ochrana motoru: Vybaveno bezúdržbovými kuličkovými ložisky, tepelnými kontakty a krytím IP65 pro maximální provozní bezpečnost a dlouhou životnost.
- Plynulá regulace otáček: Otáčky lze flexibilně regulovat pomocí frekvenčních měničů pro přesné a energeticky účinné řízení proudění vzduchu.
Instalace do potrubí a flexibilní polohování
Tento axiální ventilátor je speciálně navržen pro snadnou a efektivní instalaci do ventilačních potrubí. Lze jej instalovat volitelně horizontálně nebo vertikálně, což výrazně rozšiřuje možnosti plánování a realizace. To umožňuje optimální integraci do nejrůznějších ventilačních systémů a prostorových konceptů, ať už při nových instalacích, nebo při modernizaci stávajících zařízení.

Možnost změny směru otáčení nabízí další flexibilitu při vedení vzduchu a lze ji přizpůsobit různým aplikačním scénářům.
Přesná regulace otáček
Otáčky modelu TCBT/4-630/H lze plynule regulovat pomocí frekvenčních měničů (FU) v rozsahu 20–50 Hz. Tato funkce umožňuje jemné přizpůsobení objemového průtoku aktuální potřebě, což nejen šetří energii, ale také zvyšuje komfort a může minimalizovat provozní hluk. Výkon můžete přesně přizpůsobit požadavkům vaší aplikace a dosáhnout tak maximální účinnosti.
Robustní a chráněný motor
Asynchronní motor s kotvou nakrátko z hliníkového tlakového odlitku je vybaven chladicími žebry, uzavřenými a bezúdržbovými kuličkovými ložisky a integrovanou tepelnou ochranou. Tato ochrana je vyvedena na svorkovnici a umožňuje ve spojení s jističem motoru MSD-2 účinnou všepólovou ochranu podle normy EN 60335-2-80. Tím je zajištěn spolehlivý trvalý provoz (S1) a motor je účinně chráněn před přehřátím. Vysoké krytí IP65 a tepelná třída F navíc zajišťují provoz v náročných okolních podmínkách a výrazně prodlužují životnost ventilátoru.
Technické specifikaceObecné údaje o výkonuParametrHodnotaZvláštnostObjemový průtok (volný průtok)17 030 m³/hVysoký výkon vzduchuJmenovité napětí3f. 400 V/50HzKompatibilní s sítěmi 230V/400VOtáčky1 400 ot./minKonstantní výkon při jmenovitém napětíMax. příkon1 940 WEfektivní spotřeba energieProud motoru3,6 APři jmenovitém napětí 400VMax. teplota dopravovaného média-40 °C až +70 °CŠiroký rozsah použitíTeplota dopravovaného média při regulaci otáček-40 °C až +50 °COptimální podmínky při proměnných otáčkáchHladina akustického výkonu LWA85 dB(A)Relativně tichý provozKrytíIP65Velmi dobrá ochrana proti prachu a tryskající voděTřída izolace motoruFVysoká teplotní odolnostProvedení motoruTrvalý provoz S1Navrženo pro nepřetržité používáníRozměry a hmotnostRozměrMíraPoznámkaPrůměr potrubí630 mmStandardní rozměr pro připojení k potrubíPrůměr tělesa725 mmVnější průměr tělesa ventilátoruDélka240 mmKompaktní konstrukce pro instalaci do potrubíHmotnost40,0 kgRobustní provedeníMateriályKomponentaMateriálVlastnostTělesoOcelový plechEpoxid-polyesterový nátěr, lakováno černěOběžné koloHliníkový tlakový odlitekStaticky a dynamicky vyváženo podle ISO 1940SvorkovniceČerný plastNamontováno na těleseÚdaje o energetické účinnosti (dle směrnice ErP)ParametrHodnotaPoznámkaKategorie měření (MK)DKategorie účinnosti (EK)celkováRegulace otáček (DR)není vyžadovánaSpecifický poměr (r)1Stupeň účinnosti (N)59,1Provozní údaje v bodě optimální účinnosti:Účinnost (eta)54,4%Elektrický výkon (Pe)1,804 kWStatický tlak ventilátoru244 PaObjemový průtok14 481 m³/hOtáčky1 383 ot./minOblasti použití a aplikační scénáře
S&P TCBT/4-630/H je předurčen pro použití ve složitých systémech HVAC (topení, ventilace, klimatizace) a průmyslových zařízeních. Jeho schopnost pohybovat velké objemy vzduchu jej činí ideálním pro větrání velkých hal, skladů nebo výrobních prostor, kde je efektivní cirkulace vzduchu zásadní.

Zejména v aplikacích, kde je důležitá nízká hlučnost, jako jsou kancelářské prostory, supermarkety nebo veřejné budovy, projevuje TCBT/4-630/H své silné stránky. Pomáhá vytvářet příjemné pracovní nebo pobytové klima, aniž by zbytečně zvyšoval hlukovou zátěž.

Díky své robustní konstrukci a vysokému krytí (IP65) je také vynikající pro použití v náročných prostředích, například ve výrobních provozech s prašností nebo vlhkostí, kde by jiná zařízení rychle narazila na své limity.
Výrobce a kvalita
S&P TCBT/4-630/H je vyráběn renomovaným výrobcem S&P Deutschland GmbH a představuje nejvyšší kvalitu a spolehlivost. Těleso z ocelového plechu s epoxid-polyesterovým nátěrem a spojovací příruby podle ISO 1940 zaručují robustní a odolnou konstrukci. Oběžné kolo z hliníkového tlakového odlitku je staticky a dynamicky vyváženo podle ISO 1940, aby byl zajištěn provoz s nízkými vibracemi a nízkou hlučností. Asynchronní motor s kotvou nakrátko je vybaven bezúdržbovými kuličkovými ložisky a disponuje všepólovou ochranou motoru podle EN 60335-2-80 ve spojení s jističem motoru MSD-2. Tyto komplexní kvalitativní a ochranné prvky zaručují dlouhou životnost a nejvyšší provozní bezpečnost.

Zvyšte efektivitu svých ventilačních systémů s axiálním ventilátorem S&P TCBT/4-630/H. Využijte nejvyšší výkon, dlouhou životnost a flexibilní možnosti použití. Kontaktujte nás ještě dnes pro individuální konzultaci a najděte optimální řešení pro vaše požadavky!
