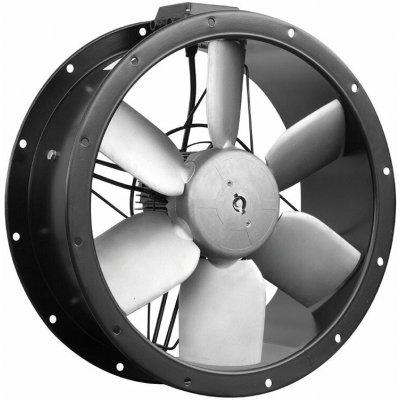

Soler & Palau TCBT/6-560/H

Axiální ventilátor S&P TCBT/6-560/H - Výkonný, efektivní a odolný
Optimální cirkulace vzduchu s axiálním ventilátorem S&P TCBT/6-560/H - pro náročné průmyslové aplikace

Axiální ventilátor S&P TCBT/6-560/H je robustní a efektivní řešení pro náročné ventilační úlohy. Díky své konstrukci z ocelového plechu a 6pólovému asynchronnímu motoru s kotvou na krátko nabízí vynikající výkon a spolehlivost. Tento ventilátor je navržen pro trvalý provoz a zajišťuje optimální cirkulaci vzduchu v průmyslovém prostředí.
Vaše výhody v přehledu:

- Odolnost proti korozi: Robustní pouzdro z ocelového plechu s epoxid-polyesterovým povlakem účinně chrání před vlivy prostředí a zaručuje dlouhou životnost.
- Vysoké krytí: IP 65 zajišťuje komplexní ochranu proti prachu a tryskající vodě, což je ideální pro náročná a vlhká prostředí.
- Provozní schopnost pro trvalý provoz: Motor dimenzovaný pro trvalý provoz S1 jej činí dokonalým pro nepřetržité průmyslové aplikace.
- Nízká údržba: Uzavřená kuličková ložiska nevyžadují údržbu a snižují provozní náklady i dobu odstávek.
- Flexibilní řízení: Otáčky lze přesně regulovat pomocí 5stupňového transformátoru nebo frekvenčního měniče, pro cílený výkon a energetickou účinnost.
- Integrovaná ochrana motoru: Vybaven tepelnými kontakty a všepólově působící ochranou motoru podle EN 60335-2-80 pro zvýšenou provozní bezpečnost.
Robustní pouzdro a přesné zpracování
Ventilátor má odolné pouzdro z ocelového plechu s vysoce kvalitním epoxid-polyesterovým povlakem a přírubami podle ISO 1940. Lopatky jsou vyrobeny z tlakově litého hliníku a jsou staticky a dynamicky vyváženy podle ISO 1940.

Tato konstrukce zajišťuje vysokou stabilitu, odolnost proti korozi a provoz s nízkými vibracemi a tichým chodem, a to i za náročných podmínek.
Výkonný a chráněný motor
Ventilátor je poháněn 6pólovým asynchronním motorem s kotvou na krátko z tlakově litého hliníku, dimenzovaným pro trvalý provoz (S1). Má krytí IP 65 a tepelnou třídu F.

Integrovaná kuličková ložiska nevyžadující údržbu a tepelné kontakty vedené k svorkovnici zajišťují spolehlivý provoz s nízkou údržbou. Všepólově působící ochrana motoru podle EN 60335-2-80 ve spojení s jističem motoru MSD optimálně chrání motor před přetížením.
Všestranná regulace otáček
Otáčky axiálního ventilátoru lze flexibilně řídit. To lze provést buď pomocí 5stupňového transformátoru, nebo frekvenčního měniče v rozsahu 20-50 Hz.

Tato přizpůsobivost umožňuje přesné řízení průtoku vzduchu podle aktuální potřeby, což vede k optimalizované energetické účinnosti a přizpůsobení různým provozním scénářům.
Technické specifikaceParametrHodnotaZvláštnostNázev produktuS&P TCBT/6-560/HAxiální ventilátor, DN560Materiál pouzdraOcelový plech s epoxid-polyesterovým povlakemRobustní provedeníMateriál lopatekTlakově litý hliníkStaticky a dynamicky vyváženo podle ISO 1940Typ motoruAsynchronní motor s kotvou na krátko6pólovýStupeň krytíIP 65Ochrana proti prachu a tryskající voděTepelná třídaFVysoká teplotní odolnostDimenzování motoruTrvalý provoz S1Pro nepřetržitý provozLožiskaUzavřená kuličková ložiskaBez údržbyPrůtok vzduchu (volný výtlak)7 630 m³/hVysoký dopravní výkonJmenovité napětí3f. 400 V/50HzStandardní průmyslová normaOtáčky (volný výtlak)920 ot./minEfektivní pohyb vzduchuMax. příkon363 WNízká spotřeba energieProud motoru0,8 AOptimální spotřeba energieMax. teplota média (bez regulace)-40/+70 °CŠiroký rozsah použitíMax. teplota média (při regulaci otáček)-40/+50 °CPřizpůsobitelné pro aplikace citlivé na teplotuHladina akustického výkonu LWA75 dB(A)Provozní hlukHmotnost33,5 kgStabilní vlastní hmotnostEnergetická účinnost podle směrnice ErPHodnotaPoznámkaKategorie měření (MK)CKategorie účinnosti (EK)statickáRegulace otáček (DR)není vyžadovánaSpecifický poměr (r)1Stupeň účinnosti (N)41,6Účinnost (eta) v optimu účinnosti32,5 %Elektrický výkon (Pe) v optimu účinnosti0,359 KWStatický tlak ventilátoru v optimu účinnosti81 PaPrůtok vzduchu v optimu účinnosti5 164 m³/hOtáčky v optimu účinnosti895 ot./minOblasti použití a aplikační scénáře
Průmyslová ventilace: Ideální pro ventilaci velkých průmyslových hal, výrobních závodů a skladů, kde je třeba přemisťovat velké objemy vzduchu a kde je klíčová spolehlivá cirkulace vzduchu.

Strojírenství: Perfektně vhodné pro integraci do složitých ventilačních systémů, odsávacích zařízení a klimatizačních řešení, která vyžadují robustní a odolnou komponentu.

Speciální aplikace: Ventilátor je díky svému vysokému krytí (IP 65) a širokému teplotnímu rozsahu (-40/+70 °C) předurčen i pro použití v náročných prostředích, jako jsou například vlhké nebo prašné oblasti.
Výrobce a kvalita
S&P TCBT/6-560/H vyrábí společnost Soler & Palau (S&P) Deutschland GmbH, celosvětově uznávaná společnost v oblasti ventilační techniky. S&P představuje vynikající kvalitu, inovativní řešení a nejvyšší spolehlivost v oboru. Tento ventilátor byl vyroben podle přísných standardů kvality s precizně vyváženými komponentami a kuličkovými ložisky nevyžadujícími údržbu, což podtrhuje jeho mimořádnou odolnost a konstantní výkon.
