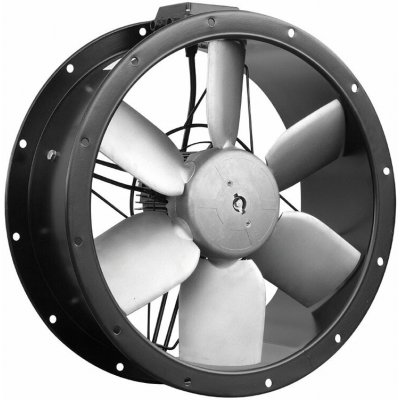

Soler & Palau TCBT/6-630/H

S&P TCBT/6-630/H – Výkonný a tichý
Výkonná cirkulace vzduchu s axiálním ventilátorem S&P TCBT/6-630/H – pro optimální ventilaci v jakémkoli prostředí.

S&P TCBT/6-630/H je vysoce výkonný axiální potrubní ventilátor, speciálně navržený pro instalaci do potrubních systémů. Přesvědčí působivě vysokým objemovým průtokem při současně nízké hladině hluku, díky čemuž je ideální pro náročné ventilační a průmyslové aplikace. Díky své flexibilní konstrukci lze tento kvalitní ventilátor namontovat horizontálně i vertikálně.
Vaše výhody přehledně:

- Vysoký objemový průtok: Ideální pro náročné HVAC a průmyslové aplikace díky efektivnímu pohybu vzduchu.
- Nízká hladina hluku: Optimální výkon bez rušivých hlukových emisí pro příjemné pracovní a pokojové prostředí.
- Flexibilní montáž: Možnost instalace horizontálně nebo vertikálně do potrubních systémů pro maximální přizpůsobivost vašim podmínkám.
- Robustní konstrukce: Pouzdro z černě lakovaného ocelového plechu a oběžné kolo z hliníkové slitiny pro mimořádně dlouhou životnost.
- Regulovatelný otáčky: Nastavitelný výkon pomocí frekvenčních měničů nebo 5stupňových transformátorů pro přesné řízení průtoku vzduchu.
- Vysoké krytí (IP65): Optimální ochrana proti prachu a tryskající vodě pro bezpečné použití v náročných prostředích.
- Bezúdržbový: Mazaná kuličková ložiska s celoživotní náplní maziva a uzavřená kuličková ložiska výrazně snižují nároky na údržbu.
- Integrovaná ochrana motoru: Vybaven termokontakty a celopólovou účinnou ochranou motoru dle EN 60335-2-80 pro maximální provozní bezpečnost.
Pokročilý asynchronní motor
S&P TCBT/6-630/H je vybaven robustním 6pólovým asynchronním klecí motorem z tlakového hliníku. Tento motor má stator s chladicími žebry a je opatřen černým lakem. Je určen pro nepřetržitý provoz (S1), má třídu izolace F a rozsah provozních teplot -40 až +70 °C.

Tyto vlastnosti zaručují spolehlivý a nízkoúdržbový trvalý provoz za nejrůznějších podmínek. Krytí IP65 zajišťuje maximální bezpečnost a dlouhou životnost, zatímco standardní termokontakty navíc chrání motor před přetížením.
Přesně vyrobené oběžné kolo
Oběžné kolo ventilátoru je vyrobeno z vysoce kvalitní hliníkové slitiny (tlakový hliník) a je staticky a dynamicky vyváženo dle ISO 1940. Směr otáčení lopatek je dán výrobcem, ale lze jej v případě potřeby změnit, přičemž při obrácení může dojít k poklesu průtoku přibližně o 30 %.

Tato přesnost zajišťuje mimořádně nízké vibrace a tichý provoz. To nejen prodlužuje životnost ventilátoru, ale také výrazně zvyšuje komfort při jeho používání.
Flexibilní regulace otáček a směru otáčení
Otáčky ventilátoru lze flexibilně regulovat pomocí elektronických regulátorů nebo transformátorových regulátorů změnou napětí, jakož i pomocí frekvenčních měničů (20-50 Hz). Směr otáčení ventilátoru lze měnit u jednofázových i třífázových motorů.

Tyto funkce nabízejí maximální flexibilitu pro přizpůsobení průtoku vzduchu specifickým požadavkům a umožňují v případě potřeby efektivní protiproudové větrání, čímž lze ventilátor optimalizovat pro širokou škálu aplikací.
Technické specifikaceParametrHodnotaZvláštnostObjemový průtok13.610 m³/h (volné nasávání)Provoz při optimální účinnosti: 11.606 m³/hJmenovité napětí3f. 400 V/50HzOtáčky950 ot./minProvoz při optimální účinnosti: 949 ot./minMax. příkon906 WElektrický výkon při optimální účinnosti: 0,880 kWProud motoru2,7 AMax. teplota média-40 až +70 °CPři regulaci otáček: -40 až +50 °CKrytíIP65Hladina akustického výkonu LWA77 dB(A)Měřeno ve vzdálenosti trojnásobku průměru oběžného kola (min. 1,5m) na straně sání.Hmotnost38,5 kgÚčinnost (eta)51,7%Při optimální účinnostiStatický tlak ventilátoru141 PaPři optimální účinnostiRozměrRozměrPoznámkaPrůměr potrubí / trubky630 mmPro přímou montáž do potrubních systémůOblasti použití a scénáře aplikace
S&P TCBT/6-630/H je ideálním řešením pro všechny oblasti vyžadující vysoký objemový průtok s minimální hlukovou zátěží. Nachází uplatnění jak v profesionálních HVAC systémech (vytápění, větrání, klimatizace) budov, tak v průmyslových ventilačních zařízeních, kde je efektivní pohyb vzduchu rozhodující. Jeho kompaktní konstrukce navíc umožňuje nekomplikovanou instalaci do stávajících potrubních systémů.
Výrobce a kvalita
S&P TCBT/6-630/H je vyráběn renomovanou společností S&P Deutschland GmbH a představuje nejvyšší standardy kvality a spolehlivosti. Vyrobený z robustního, černě lakovaného ocelového plechu s epoxidovo-polyesterovou povrchovou úpravou a vybavený precizně vyváženým oběžným kolem z tlakového hliníku zaručuje tento ventilátor dlouhou životnost a konstantní výkon. 6pólový asynchronní klecí motor z tlakového hliníku je určen pro nepřetržitý provoz (S1) a je vybaven uzavřenými, bezúdržbovými kuličkovými ložisky a termokontakty, které zajišťují dodatečnou provozní bezpečnost. Přípojné příruby dle ISO 1940 umožňují snadnou a bezpečnou instalaci.

Investujte do optimální kvality vzduchu a efektivity!

Zažijte výkon a spolehlivost, které posunou vaše projekty vpřed. Pro další informace nebo individuální konzultaci jsme vám kdykoli k dispozici.
