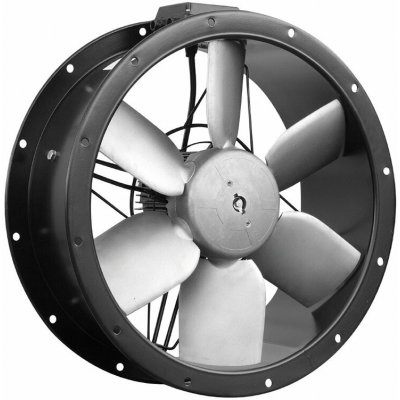

Soler & Palau TCBT/6-630/L

S&P TCBT/6-630/L - Výkonný axiální ventilátor pro potrubí
Efektivní ventilace s axiálním ventilátorem S&P TCBT/6-630/L - pro optimální cirkulaci vzduchu a dlouhou životnost ve vašich potrubních systémech.

S&P TCBT/6-630/L je robustní axiální ventilátor, speciálně navržený pro spolehlivou instalaci do potrubních systémů. Je ideální pro náročné aplikace v oblasti HVAC a v průmyslu, kde jsou klíčové vysoké průtoky při nízkých tlakových ztrátách. Jeho odolný ocelový plášť s epoxidovo-polyesterovým nátěrem zaručuje dlouhou životnost a spolehlivý výkon v extrémních podmínkách.
Vaše výhody v kostce:

- Vysoká přizpůsobivost: Lze montovat horizontálně nebo vertikálně a nabízí flexibilní možnosti instalace v různých potrubních systémech.
- Regulace otáček: Umožňuje přesné nastavení výkonu vzduchu pomocí frekvenčního měniče nebo 5stupňového transformátoru pro optimální účinnost.
- Robustní konstrukce: Plášť z černě lakovaného ocelového plechu a oběžné kolo z hliníkové slitiny zaručují dlouhou životnost a spolehlivost.
- Provoz s nízkými nároky na údržbu: Vybaveno kuličkovými ložisky s celoživotní mazací náplní, nevyžadujícími údržbu, pro trvale spolehlivou funkci.
- Komplexní ochrana motoru: Integrovaná tepelná ochrana a krytí IP65, izolace třídy F, i při extrémních teplotách od -40 °C do +70 °C.
Flexibilní možnosti montáže
Ventilátor lze namontovat v libovolné poloze osy motoru, horizontálně i vertikálně.

To nabízí maximální flexibilitu při instalaci a umožňuje přizpůsobení nejrůznějším prostorovým podmínkám v systémech HVAC a průmyslových systémech.
Regulace otáček a směru otáčení
Otáčky lze přesně regulovat pomocí frekvenčního měniče (20-50 Hz) nebo 5stupňového transformátoru. Navíc lze obrátit směr otáčení vzduchu, přičemž u standardních oběžných kol je třeba počítat se snížením průtoku přibližně o 30 %.

Tyto funkce umožňují přesné přizpůsobení proudění vzduchu aktuální potřebě, což šetří energii a zvyšuje účinnost systému, v případě potřeby i pro opačný tok vzduchu.
Vysoce kvalitní a robustní konstrukce
Plášť je vyroben z černě lakovaného ocelového plechu s epoxidovo-polyesterovým nátěrem, oběžné kolo je z hliníkové slitiny staticky a dynamicky vyvážené. Motor je bezúdržbový asynchronní motor s chladicími žebry, nakrátko rozběhnutý a s ochranou IP65.

Tato konstrukce zaručuje extrémní životnost, odolnost vůči vlivům prostředí a trvale spolehlivý provoz i v náročných průmyslových prostředích.
Technické specifikaceParametrHodnotaZvláštnostNázev produktuTCBT/6-630 LAxiální potrubní ventilátorPrůměr potrubí630 mmPro instalaci do potrubíObjemový průtok (volné sání)10.940 m³/hVysoký průtok vzduchuJmenovité napětí3f. 400 V/50HzPři jiných konfiguracích také 230VOtáčky915 ot./minMaximální příkon595 WProud motoru1,3 A (při 400V)Max. teplota média-40 °C až +70 °CPři regulaci otáček -40 °C až +50 °CStupeň krytíIP65Vysoká ochrana proti prachu a stříkající voděTřída izolaceFJmenovité zatížení motoruTrvalý provoz S1Navrženo pro nepřetržitý provozLožiskaUzavřená kuličková ložiskaBezúdržbová, s celoživotní mazací náplníHladina akustického výkonu LWA75 dB(A)Měřeno ve vzdálenosti trojnásobku průměru oběžného kola (min. 1,5 m)Hmotnost38,0 kgMateriál oběžného kolaOdlévaný hliníkStaticky a dynamicky vyvážený podle ISO 1940Materiál pláštěOcelový plech, černě lakovanýS epoxidovo-polyesterovým nátěremPřipojovací přírubyPodle ISO 1940Tepelné kontaktyAnoPřipojení vyvedeno na svorkovniciOchrana motoruVšepólově účinná podle EN 60335-2-80Ve spojení s nadproudovou ochranou motoru MSD-2Údaje o energetické účinnosti (dle směrnice ErP):ParametrHodnotaKategorie měření (MK)CKategorie účinnosti (EK)statickáRegulace otáček (DR)není nutnáSpecifický poměr (r)1Stupeň účinnosti (N)42,4Provozní údaje při optimálním účinnosti:ParametrHodnotaÚčinnost (eta)34,6 %Elektrický výkon (Pe)0,594 KWStatický tlak ventilátoru99 PaObjemový průtok7.481 m³/hOtáčky888 ot./minOblast použití a scénáře aplikace
Axiální ventilátor S&P TCBT/6-630/L je ideálním řešením pro řadu náročných ventilačních úkolů:

Průmyslová ventilace: Ideální pro výrobní haly, sklady a dílny, kde jsou pro udržení kvality vzduchu nezbytné vysoké objemové průtoky a nepřetržité odvětrávání.

Systémy HVAC v budovách: Perfektní pro použití ve velkých kancelářských komplexech, nákupních centrech nebo veřejných zařízeních pro zajištění účinného přívodu a odvodu vzduchu a také pro klimatizaci.

Speciální aplikace s teplotními výkyvy: Díky širokému rozsahu provozních teplot od -40 °C do +70 °C je vhodný i pro náročná prostředí, jako jsou chladicí místnosti nebo kotelny.
Výrobce a kvalita
Axiální ventilátor S&P TCBT/6-630/L pochází od společnosti Soler & Palau (S&P), celosvětově renomovaného výrobce, známého svými vysoce kvalitními a odolnými ventilačními systémy. Přísné dodržování standardů kvality, jako je statické a dynamické vyvážení oběžného kola podle ISO 1940 a krytí IP65, podtrhuje závazek k vynikající kvalitě produktů a provozní bezpečnosti. S&P znamená německé inženýrství a spolehlivé produkty.

Investujte do výkonného a spolehlivého ventilačního řešení pro vaše potrubní systémy s axiálním ventilátorem S&P TCBT/6-630/L.

Zažijte výhody optimální cirkulace vzduchu a profitujte z dlouhé životnosti a účinnosti tohoto kvalitního produktu. V případě dotazů vám rádi poskytneme komplexní poradenství.
