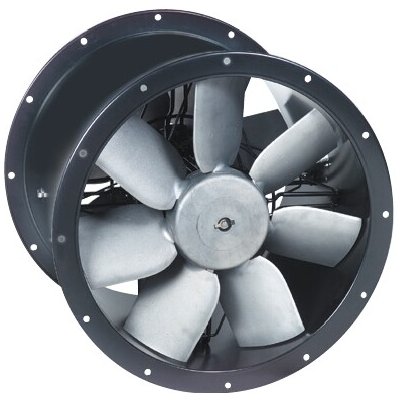

S&P TCBTx2/4-630 - Výkonný axiální ventilátor pro vysoké tlaky Optimální cirkulace vzduchu s S&P TCBTx2/4-630 - i v extrémních podmínkách S&P TCBTx2/4-630 je speciálně navržený vysokotlaký axiální ventilátor s protiběžnou konstrukcí. Je ideální pro použití v potrubních systémech průmyslových a speciálních aplikací s vysokými tlakovými ztrátami. Jeho kompaktní konstrukce z něj činí perfektní řešení pro instalace šetřící místo. Vaše výhody v přehledu: - Maximální výkon při tlaku: Protiběžná oběžná... Celý popis
Koupit za 98 318 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
S&P TCBTx2/4-630 - Výkonný axiální ventilátor pro vysoké tlaky
Optimální cirkulace vzduchu s S&P TCBTx2/4-630 - i v extrémních podmínkách
S&P TCBTx2/4-630 je speciálně navržený vysokotlaký axiální ventilátor s protiběžnou konstrukcí. Je ideální pro použití v potrubních systémech průmyslových a speciálních aplikací s vysokými tlakovými ztrátami. Jeho kompaktní konstrukce z něj činí perfektní řešení pro instalace šetřící místo.
Vaše výhody v přehledu:
- Maximální výkon při tlaku: Protiběžná oběžná kola zdvojnásobují tlakovou kapacitu pro náročné systémy.
- Robustní konstrukce: Těleso z ocelového plechu se speciální povrchovou úpravou a krytím IP65 zajišťuje dlouhou životnost.
- Extrémní teplotní rozsah: Spolehlivý provoz od -40 °C do +70 °C umožňuje univerzální použití.
- Prostorově úsporná integrace: Kompaktní design je ideální pro instalace s omezeným prostorem.
- Flexibilita při montáži: Montovatelný v jakékoli poloze osy motoru pro maximální přizpůsobivost.
- Vysoká provozní bezpečnost: Vybaveno tepelnými pojistkami a kuličkovými ložisky s celoživotní mazací náplní pro bezúdržbový a bezpečný provoz.
Protiběžná oběžná kola pro maximální výkon
Axiální potrubní ventilátory jsou vybaveny dvěma protiběžnými oběžnými koly vyrobenými ze slitiny hliníku, staticky a dynamicky vyváženými. Tato konfigurace umožňuje zdvojnásobení tlakové kapacity ve srovnání se standardními axiálními ventilátory.
Přímým přínosem pro vás je významně vyšší účinnost a tlakový výkon v komplexních potrubních systémech, čímž je zajištěno optimální větrání i při vysokém odporu.
Robustní těleso z ocelového plechu s optimální ochranou
Těleso je vyrobeno ze svařovaného ocelového plechu s přírubami pro připojení k potrubí. Je potaženo černým polyesterovým lakem a navíc vybaveno galvanicky pozinkovanými držáky a šrouby, což činí ventilátor extrémně odolným proti korozi a vnějším vlivům.
Tato robustní konstrukce zajišťuje mimořádně dlouhou životnost ventilátoru a minimalizuje potřebu údržby i v těch nejdrsnějších podmínkách prostředí.
Výkonné a odolné motory
Vybaveno dvěma asynchronními motory s kotvou na krátko (3fázové pro 230/400 V nebo 400 V) s izolační třídou F a krytím IP65. Motory mají tepelnou pojistku a bezúdržbová kuličková ložiska s celoživotní mazací náplní.
To zajišťuje spolehlivý nepřetržitý provoz (S1) s vysokou energetickou účinností a minimalizuje riziko poruch, což vede k vysoké provozní bezpečnosti a nižším provozním nákladům.
Kompaktní svorkovnice pro snadnou instalaci
Čtvercová svorkovnice je připevněna přímo na těleso ventilátoru a obsahuje výstupy obou motorů.
Toto promyšlené uspořádání výrazně zjednodušuje elektrickou instalaci, šetří místo a zajišťuje přehlednou a bezpečnou kabeláž.
Technické specifikaceParametrHodnotaZvláštnostNázev produktuTCBTx2/4-630Axiální potrubní ventilátor s protiběžnými kolyČ. položky5605765100S&P Deutschland GmbHHmotnost80,0 kgElektrické údajeHodnotaPoznámkaJmenovité napětí3f. 400 V, 50HzMax. spotřeba energie4 014 WProud motoru7,4 AStupeň krytíIP65Vysoká ochrana proti prachu a tryskající voděTřída izolaceFProvozní údaje (volné proudění)HodnotaPoznámkaPrůtok vzduchu17 810 m³/hve volně proudícím prostředíOtáčky1 445 ot./minMax. teplota média70 °CHladina akustického výkonu LWA97 dB(A)Provozní údaje (optimální účinnost)HodnotaPoznámkaÚčinnost (eta)54,2%Elektrický výkon (Pe)3,903 kWStatický tlak ventilátoru587 PaPrůtok vzduchu12 997 m³/hOtáčky1 387 ot./minKonstrukce a vlastnostiDetailyZvláštnostMateriál tělesaSvařovaný ocelový plechS přírubami podle ISO 1940, epoxid-polyesterový povlakMateriál oběžného kolaSlitina hliníkuStaticky a dynamicky vyvážené, protiběžnéTyp ložiskaUzavřená kuličková ložiskaBezúdržbové, celoživotní mazáníTyp motoruAsynchronní motor s kotvou na krátko4-pólový, jmenovitý provoz motoru S1Provozní teplota-40 °C až +70 °CRegulace otáčekPomocí 5-stupňového transformátoru nebo frekvenčního měničeRegulovatelné otáčkySměr proudění vzduchuOznačeno šipkou na těleseNení měnitelnýOchrana motoruVybaveno termokontaktyPřipojení vedeno ke svorkovnici, celopólová ochrana motoru podle EN 60335-2-80 ve spojení s nadproudovým relé MSD-2Energetická účinnost (Směrnice ErP)HodnotaPoznámkaMěřicí kategorie (MK)DKategorie účinnosti (EK)celkováRegulace otáček (DR)není nutnáSpecifický poměr (r)1Stupeň účinnosti (N)56,8Oblasti použití a aplikační scénáře
S&P TCBTx2/4-630 je vynikající pro náročné potrubní systémy v průmyslu a speciálních aplikacích, kde je třeba kompenzovat vysoké tlakové ztráty. Jeho kompaktní konstrukce jej předurčuje pro instalace s omezeným prostorem, například v technických šachtách nebo stísněných prostorách zařízení.
Výrobce a kvalita
S&P TCBTx2/4-630 je vyráběn společností S&P Deutschland GmbH a představuje nejvyšší kvalitu a spolehlivost. Dodržování mezinárodních norem, jako je ISO 1940 pro statické a dynamické vyvážení a EN 60335-2-80 pro celopólovou ochranu motoru, podtrhuje vysoké nároky. Robustní materiály, jako je těleso z ocelového plechu s epoxid-polyesterovým povlakem a hliníková oběžná kola, zaručují dlouhou životnost a konstantní výkon.
Investujte do výkonného a spolehlivého vedení vzduchu pro vaše náročné projekty.
S&P TCBTx2/4-630 vám nabízí potřebný výkon a dlouhou životnost. Kontaktujte nás ještě dnes pro individuální poradenství, abyste našli perfektní řešení pro vaše specifické požadavky.
Optimální cirkulace vzduchu s S&P TCBTx2/4-630 - i v extrémních podmínkách
S&P TCBTx2/4-630 je speciálně navržený vysokotlaký axiální ventilátor s protiběžnou konstrukcí. Je ideální pro použití v potrubních systémech průmyslových a speciálních aplikací s vysokými tlakovými ztrátami. Jeho kompaktní konstrukce z něj činí perfektní řešení pro instalace šetřící místo.
Vaše výhody v přehledu:
- Maximální výkon při tlaku: Protiběžná oběžná kola zdvojnásobují tlakovou kapacitu pro náročné systémy.
- Robustní konstrukce: Těleso z ocelového plechu se speciální povrchovou úpravou a krytím IP65 zajišťuje dlouhou životnost.
- Extrémní teplotní rozsah: Spolehlivý provoz od -40 °C do +70 °C umožňuje univerzální použití.
- Prostorově úsporná integrace: Kompaktní design je ideální pro instalace s omezeným prostorem.
- Flexibilita při montáži: Montovatelný v jakékoli poloze osy motoru pro maximální přizpůsobivost.
- Vysoká provozní bezpečnost: Vybaveno tepelnými pojistkami a kuličkovými ložisky s celoživotní mazací náplní pro bezúdržbový a bezpečný provoz.
Protiběžná oběžná kola pro maximální výkon
Axiální potrubní ventilátory jsou vybaveny dvěma protiběžnými oběžnými koly vyrobenými ze slitiny hliníku, staticky a dynamicky vyváženými. Tato konfigurace umožňuje zdvojnásobení tlakové kapacity ve srovnání se standardními axiálními ventilátory.
Přímým přínosem pro vás je významně vyšší účinnost a tlakový výkon v komplexních potrubních systémech, čímž je zajištěno optimální větrání i při vysokém odporu.
Robustní těleso z ocelového plechu s optimální ochranou
Těleso je vyrobeno ze svařovaného ocelového plechu s přírubami pro připojení k potrubí. Je potaženo černým polyesterovým lakem a navíc vybaveno galvanicky pozinkovanými držáky a šrouby, což činí ventilátor extrémně odolným proti korozi a vnějším vlivům.
Tato robustní konstrukce zajišťuje mimořádně dlouhou životnost ventilátoru a minimalizuje potřebu údržby i v těch nejdrsnějších podmínkách prostředí.
Výkonné a odolné motory
Vybaveno dvěma asynchronními motory s kotvou na krátko (3fázové pro 230/400 V nebo 400 V) s izolační třídou F a krytím IP65. Motory mají tepelnou pojistku a bezúdržbová kuličková ložiska s celoživotní mazací náplní.
To zajišťuje spolehlivý nepřetržitý provoz (S1) s vysokou energetickou účinností a minimalizuje riziko poruch, což vede k vysoké provozní bezpečnosti a nižším provozním nákladům.
Kompaktní svorkovnice pro snadnou instalaci
Čtvercová svorkovnice je připevněna přímo na těleso ventilátoru a obsahuje výstupy obou motorů.
Toto promyšlené uspořádání výrazně zjednodušuje elektrickou instalaci, šetří místo a zajišťuje přehlednou a bezpečnou kabeláž.
Technické specifikaceParametrHodnotaZvláštnostNázev produktuTCBTx2/4-630Axiální potrubní ventilátor s protiběžnými kolyČ. položky5605765100S&P Deutschland GmbHHmotnost80,0 kgElektrické údajeHodnotaPoznámkaJmenovité napětí3f. 400 V, 50HzMax. spotřeba energie4 014 WProud motoru7,4 AStupeň krytíIP65Vysoká ochrana proti prachu a tryskající voděTřída izolaceFProvozní údaje (volné proudění)HodnotaPoznámkaPrůtok vzduchu17 810 m³/hve volně proudícím prostředíOtáčky1 445 ot./minMax. teplota média70 °CHladina akustického výkonu LWA97 dB(A)Provozní údaje (optimální účinnost)HodnotaPoznámkaÚčinnost (eta)54,2%Elektrický výkon (Pe)3,903 kWStatický tlak ventilátoru587 PaPrůtok vzduchu12 997 m³/hOtáčky1 387 ot./minKonstrukce a vlastnostiDetailyZvláštnostMateriál tělesaSvařovaný ocelový plechS přírubami podle ISO 1940, epoxid-polyesterový povlakMateriál oběžného kolaSlitina hliníkuStaticky a dynamicky vyvážené, protiběžnéTyp ložiskaUzavřená kuličková ložiskaBezúdržbové, celoživotní mazáníTyp motoruAsynchronní motor s kotvou na krátko4-pólový, jmenovitý provoz motoru S1Provozní teplota-40 °C až +70 °CRegulace otáčekPomocí 5-stupňového transformátoru nebo frekvenčního měničeRegulovatelné otáčkySměr proudění vzduchuOznačeno šipkou na těleseNení měnitelnýOchrana motoruVybaveno termokontaktyPřipojení vedeno ke svorkovnici, celopólová ochrana motoru podle EN 60335-2-80 ve spojení s nadproudovým relé MSD-2Energetická účinnost (Směrnice ErP)HodnotaPoznámkaMěřicí kategorie (MK)DKategorie účinnosti (EK)celkováRegulace otáček (DR)není nutnáSpecifický poměr (r)1Stupeň účinnosti (N)56,8Oblasti použití a aplikační scénáře
S&P TCBTx2/4-630 je vynikající pro náročné potrubní systémy v průmyslu a speciálních aplikacích, kde je třeba kompenzovat vysoké tlakové ztráty. Jeho kompaktní konstrukce jej předurčuje pro instalace s omezeným prostorem, například v technických šachtách nebo stísněných prostorách zařízení.
Výrobce a kvalita
S&P TCBTx2/4-630 je vyráběn společností S&P Deutschland GmbH a představuje nejvyšší kvalitu a spolehlivost. Dodržování mezinárodních norem, jako je ISO 1940 pro statické a dynamické vyvážení a EN 60335-2-80 pro celopólovou ochranu motoru, podtrhuje vysoké nároky. Robustní materiály, jako je těleso z ocelového plechu s epoxid-polyesterovým povlakem a hliníková oběžná kola, zaručují dlouhou životnost a konstantní výkon.
Investujte do výkonného a spolehlivého vedení vzduchu pro vaše náročné projekty.
S&P TCBTx2/4-630 vám nabízí potřebný výkon a dlouhou životnost. Kontaktujte nás ještě dnes pro individuální poradenství, abyste našli perfektní řešení pro vaše specifické požadavky.
Parametry
| Výrobce | Soler & Palau |
| Druh | potrubní ventilátory |
| Způsob uchycení | do potrubí |
