Skříň Skříně ventilátorů TD-1000 až TD-6000 jsou vyrobeny z ocelového galvanizovaného plechu opatřeného epoxidovým lakem. Skříň se skládá z montážní lišty s dvěma hrdly a motoru, který je s hrdly spojen rychloupínacími sponami. Konstrukce umožňuje demontáž motorové části bez nutnosti odpojit potrubí. Oběžné kolo Oběžná kola TD-1000 až TD-6000 jsou vyrobena z hliníku. Motor Motory jsou asynchronní s kotvou nakrátko, od velikosti TD-500 jsou s vnějším rotorem. Střídavé motory ve ventilátorech... Celý popis
Koupit za 41 256 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Skříň

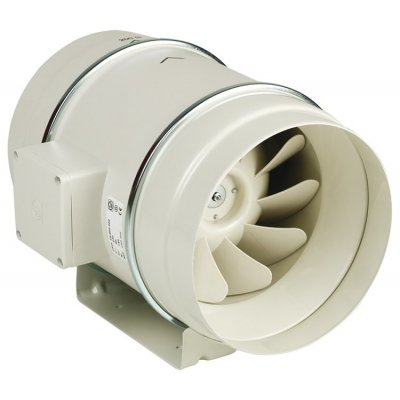

Skříně ventilátorů TD-1000 až TD-6000 jsou vyrobeny z ocelového galvanizovaného plechu opatřeného epoxidovým lakem. Skříň se skládá z montážní lišty s dvěma hrdly a motoru, který je s hrdly spojen rychloupínacími sponami. Konstrukce umožňuje demontáž motorové části bez nutnosti odpojit potrubí.
Oběžné kolo
Oběžná kola TD-1000 až TD-6000 jsou vyrobena z hliníku.
Motor
Motory jsou asynchronní s kotvou nakrátko, od velikosti TD-500 jsou s vnějším rotorem. Střídavé motory ve ventilátorech TD-160 až TD-2000 mají dvojí vinutí, což umožňuje provoz s dvojími otáčkami. Motory jsou vybaveny tepelnou pojistkou. Ložiska jsou kuličková s tukovou náplní na dobu životnosti. Třída izolace B, krytí je IP 44.
Svorkovnice
Svorkovnice je umístěna na skříni ventilátoru, u některých typů obsahuje rozběhový kondenzátor.
Regulace otáček
U střídavých motorů s dvojím vinutím se otáčky přepínají ve dvou stupních pomocí regulátorů REGUL 2 nebo COM 2. Lze též použít regulaci změnou napětí elektronickými regulátory REB (plynulá regulace) nebo transformátorovými regulátory REV (pětistupňová regulace).
Varianty
• TD – základní provedení (pro potrubí DN 100 až 400)
Montáž
Montáž ventilátorů je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Skříně ventilátorů TD-1000 až TD-6000 jsou vyrobeny z ocelového galvanizovaného plechu opatřeného epoxidovým lakem. Skříň se skládá z montážní lišty s dvěma hrdly a motoru, který je s hrdly spojen rychloupínacími sponami. Konstrukce umožňuje demontáž motorové části bez nutnosti odpojit potrubí.
Oběžné kolo
Oběžná kola TD-1000 až TD-6000 jsou vyrobena z hliníku.
Motor
Motory jsou asynchronní s kotvou nakrátko, od velikosti TD-500 jsou s vnějším rotorem. Střídavé motory ve ventilátorech TD-160 až TD-2000 mají dvojí vinutí, což umožňuje provoz s dvojími otáčkami. Motory jsou vybaveny tepelnou pojistkou. Ložiska jsou kuličková s tukovou náplní na dobu životnosti. Třída izolace B, krytí je IP 44.
Svorkovnice
Svorkovnice je umístěna na skříni ventilátoru, u některých typů obsahuje rozběhový kondenzátor.
Regulace otáček
U střídavých motorů s dvojím vinutím se otáčky přepínají ve dvou stupních pomocí regulátorů REGUL 2 nebo COM 2. Lze též použít regulaci změnou napětí elektronickými regulátory REB (plynulá regulace) nebo transformátorovými regulátory REV (pětistupňová regulace).
Varianty
• TD – základní provedení (pro potrubí DN 100 až 400)
Montáž
Montáž ventilátorů je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Parametry
| Výrobce | Soler & Palau |
| Druh | potrubní ventilátory |
| Materiál | ocelové |
