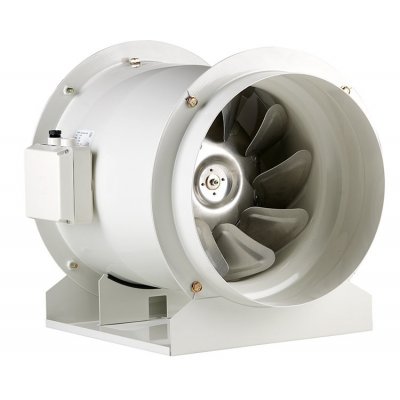

Soler & Palau TD Mixvent 4000/355

Skříň TD-4000 je vyrobena z ocelového galvanizovaného plechu opatřeného epoxidovým lakem. Skříň se skládá z montážní lišty s dvěma hrdly a motoru, který je s hrdly spojen rychloupínacími sponami. Konstrukce umožňuje demontáž motorové části bez nutnosti odpojit potrubí.
Motory TD-4000 a TD-6000 mají jedno vinutí, je možné je regulovat změnou napětí. Motor je vybaven tepelnou ochranou.
TD 4000 a 6000 se dají regulovat pouze změnou napětí.
Svorkovnice je umístěna na skříni ventilátoru, u některých typů obsahuje rozběhový kondenzátor.
Montáž ventilátorů je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Parametry:
- průtok vzduchu: 3750/3230/2630/1950 m3/h
- otáčky: 1360/1200/970/730 ot./min
- průměr potrubí: 355 mm
- výkon: 407/323/263/190 W
- napětí: 230/170/140/115 V
- proud: 1,69/1,83/1,87/1,72 A
- krytí: IP54
- max. teplota: -40 až +40 °C
- hmotnost: 24,6 kg
Návod k obsluze zde: návod TD
Katalog s informacemi o produktu: katalog TD
Rozměry (v mm):

*nákres ventilátoru naleznete ve fotogalerii
