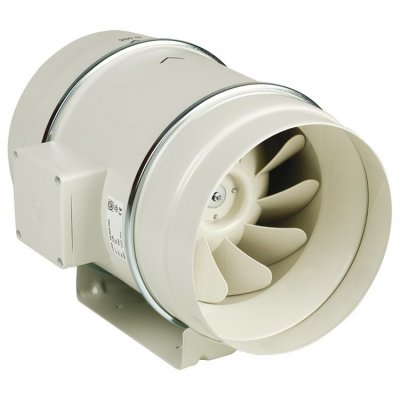

Soler & Palau TD Mixvent 500/150

Popis a konstrukce ventilátoru TD 500

Diagonální ventilátor TD 500 je určen pro instalaci do kruhového potrubí. Skříň je vyrobena z odolného plastu a skládá se z montážní lišty se dvěma hrdly a motoru. Tyto části jsou spojeny rychloupínacími sponami, což umožňuje snadnou demontáž motorové části pro údržbu bez nutnosti odpojovat potrubí.

Motor ventilátoru disponuje trojím vinutím a je osazen kuličkovými ložisky pro vysokou spolehlivost. Otáčky lze přepínat ve třech stupních pomocí regulátorů COM 3 nebo INT 4P. Alternativně je možné využít regulaci změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace). Svorkovnice je umístěna na skříni ventilátoru a u vybraných typů obsahuje rozběhový kondenzátor.

Montáž a instalace

Ventilátor je možné instalovat v libovolné poloze. Je důležité zajistit, aby skříň nepřenášela mechanické namáhání z potrubních rozvodů, proto je nutné použít pružné připojení k potrubí.

Technické parametry

- Průtok vzduchu: 560/470/390 m3/h

- Otáčky: 2590/2150/1820 ot./min

- Průměr potrubí: 150 mm

- Výkon: 53/44/41 W

- Napětí: 230 V

- Proud: 0,21/0,19/0,18 A

- Krytí: IP44

- Max. teplota: -20 až +60 °C

Přesné rozměry a technický nákres ventilátoru naleznete v produktové fotogalerii.
