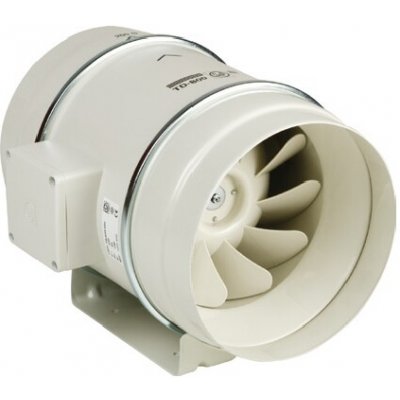

Soler & Palau TD Mixvent 800/200 3V tříotáčkový ventilátor

Skříň ventilátoru TD-800 je vyrobena z odolného plastu. Skládá se z montážní lišty s dvěma hrdly a motoru, který je s hrdly spojen rychloupínacími sponami. Tato konstrukce umožňuje snadnou demontáž motorové části bez nutnosti odpojit potrubí, což výrazně usnadňuje údržbu.
Motor a regulace
Motory ventilátorů disponují trojím vinutím. Otáčky se přepínají ve třech stupních pomocí regulátorů COM 3 nebo INT 4P. Alternativně lze využít regulaci změnou napětí pomocí regulátorů REB (plynulá regulace) nebo REV (pětistupňová regulace). Svorkovnice je umístěna přímo na skříni ventilátoru.
Instalace
Montáž ventilátoru je možná v libovolné poloze. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů, proto je nutné použít pružné připojení k potrubí.
Technické parametry

- Průtok vzduchu: 1040/940/850 m3/h
- Otáčky: 2480/2290/2080 ot./min
- Průměr potrubí: 200 mm
- Výkon: 132/133/131 W
- Napětí: 230 V
- Proud: 0,55/0,56/0,55 A
- Max. teplota: -20 až +60 °C
