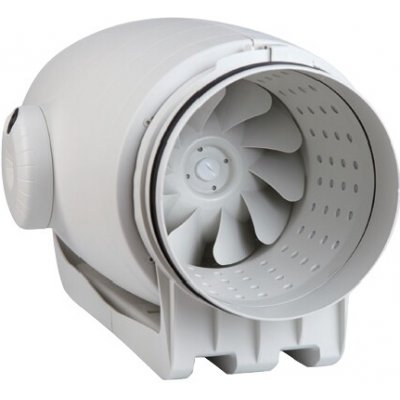

Soler & Palau TD Silent 1000/200 3V tříotáčkový ventilátor

Diagonální ventilátor je určen pro montáž do kruhového potrubí a vyznačuje se ultra tichým chodem. Skříň je vyrobena z plastu a skládá se z konzole pro montáž na zeď nebo strop, hlukového absorbéru a motoru.

Konstrukce a instalace

Motorová část je snadno demontovatelná díky připevnění pomocí rychloupínacích spon, což usnadňuje údržbu. Připojovací hrdla jsou opatřena gumovým těsněním. Svorkovnice umístěná na skříni ventilátoru je otočná o 360°, což umožňuje flexibilní připojení kabelu z libovolného směru.

Montáž ventilátoru je možná v jakékoliv poloze. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů, proto je nutné použít pružné připojení k potrubí.

Regulace

U motorů s trojími otáčkami (TD 500-1000 SILENT 3V) se regulace provádí pomocí přepínačů COM 3 nebo INT 4P, případně regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace).

Technické parametry

- Průtok vzduchu: 1040/910/790 m3/h

- Otáčky: 2450/2210/1920 ot./min

- Průměr potrubí: 200 mm

- Příkon: 130/127/122 W

- Napětí: 230 V

- Proud: 0,55/0,55/0,53 A

- Hlučnost: 21/20 dB

- Krytí: IP44

- Pracovní teplota: -20 až +40 °C
