Šroub s válcovou rýhovanou hlavou DIN 464 M4x8Šroub s vysokou válcovou rýhovanou hlavou podle normy DIN 464 je specifický spojovací prvek vyrobený z oceli pevnostní třídy 5.8. Tento 'palcový' šroub je navržen pro aplikace vyžadující častou ruční manipulaci, kde konstrukce umožňuje utahování a povolování bez použití šroubováku nebo jiného nářadí. Povrch šroubu je v přírodním provedení bez dodatečné povrchové úpravy, což zachovává jeho čisté ocelové vlastnosti.Alternativní označení a identifikace:ČSN:... Celý popis
Koupit za 26 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis

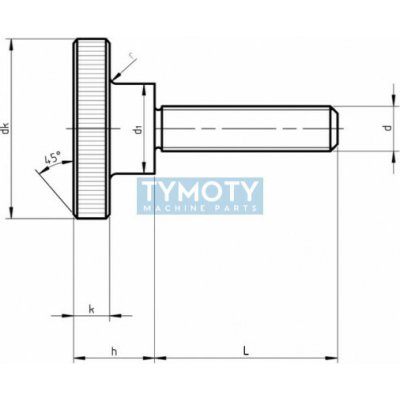

Šroub s válcovou rýhovanou hlavou DIN 464 M4x8Šroub s vysokou válcovou rýhovanou hlavou podle normy DIN 464 je specifický spojovací prvek vyrobený z oceli pevnostní třídy 5.8. Tento 'palcový' šroub je navržen pro aplikace vyžadující častou ruční manipulaci, kde konstrukce umožňuje utahování a povolování bez použití šroubováku nebo jiného nářadí. Povrch šroubu je v přírodním provedení bez dodatečné povrchové úpravy, což zachovává jeho čisté ocelové vlastnosti.Alternativní označení a identifikace:ČSN: 021161DIN: 464PID: 834659Typové označení: S-04/008 VREkvivalenty: Rändelschraube DIN 464, Knurled thumb screwKonstrukční vlastnosti a geometrieVysoká hlava: Válcová hlava s výrazným rýhováním (vroubkováním) po obvodu zajišťuje bezpečný úchop a přenos krouticího momentu prsty.Přesný krček: Mezi hlavou a závitovou částí se nachází hladký krček (průměr d1), který slouží k přesnému dosednutí nebo vedení v otvoru.Materiálová báze: Konstrukční ocel pevnosti 5.8 zaručuje dostatečnou tuhost pro běžné strojírenské aplikace.Metrický závit: Standardní metrický závit se stoupáním 0,70 mm pro vysokou kompatibilitu.ParametrHodnotaPrůměr závitu (d)M4Délka závitové části (L)8 mmPrůměr hlavy (dk)16 mmVýška hlavy (k)3,5 mmPrůměr krčku (d1)8 mmCelková výška (h)10 mmStoupání závitu0,70 mmMateriálOcelPevnostní třída5.8Povrchová úpravaBez úpravy (holý kov)Tvar hlavyVálcová rýhovanáOblast použití / Příklady aplikací:Aretace a seřizování pohyblivých částí v přístrojové technice.Upevnění krytů a servisních panelů vyžadujících častý přístup.Laboratorní technika a měřicí přípravky.Fotografické příslušenství a optická zařízení.Výroba nábytku a designových konstrukcí.Montáž a údržba:Montáž se provádí výhradně ručně. Šroub není určen pro přenos extrémních silových zatížení, které by vyžadovaly utažení klíčem. Vzhledem k absenci povrchové úpravy (zinkování) doporučujeme v korozivním prostředí šroub lehce konzervovat olejem nebo vazelínou, aby se zabránilo vzniku povrchové oxidace.
