Šroub zápustný inbus DIN 7991 M24x90-10.9 Vysokopevnostní průmyslový šroub s metrickým závitem a zápustnou hlavou s vnitřním šestihranem (inbus). Vyroben z oceli s pevnostní třídou 10.9 bez povrchové úpravy, je navržen pro spoje vyžadující vysokou únosnost a současně lícování hlavy s povrchem materiálu. Geometrie hlavy umožňuje vytvoření aerodynamického nebo esteticky čistého spoje bez vyčnívajících prvků. Alternativní označení a identifikace: Normy: DIN 7991, ISO 10642, ČSN 021144 Kódové označení:... Celý popis
Koupit za 90 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
91 %
Šroub zápustný inbus DIN 7991 M24x90-10.9
Doprava:
84 Kč
Skladem
90 Kč
Koupit za 90 Kč
Popis

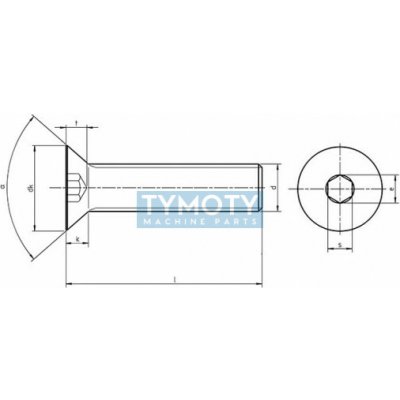

Šroub zápustný inbus DIN 7991 M24x90-10.9 Vysokopevnostní průmyslový šroub s metrickým závitem a zápustnou hlavou s vnitřním šestihranem (inbus). Vyroben z oceli s pevnostní třídou 10.9 bez povrchové úpravy, je navržen pro spoje vyžadující vysokou únosnost a současně lícování hlavy s povrchem materiálu. Geometrie hlavy umožňuje vytvoření aerodynamického nebo esteticky čistého spoje bez vyčnívajících prvků. Alternativní označení a identifikace: Normy: DIN 7991, ISO 10642, ČSN 021144 Kódové označení: 829724, S-ZH24/090, IM 10 Alternativní zápisy: ISO 10642 010.9 M 24 x 90, Šroub ZH 60° IMB 010.9 M24x090, Hexagon socket countersunk head screws Konstrukční vlastnosti a geometrie: Zápustná hlava: Umožňuje zapuštění do předvrtaného kuželového otvoru, délka šroubu (90 mm) se měří včetně hlavy. Vnitřní šestihran: Drážka typu inbus (velikost 14 mm) umožňuje přenos vysokých utahovacích momentů i v omezených prostorech. Materiálové provedení: Ocel třídy 10.9 s vysokou mezí pevnosti v tahu a mezí kluzu, dodáváno bez dodatečné povrchové úpravy (černý povrch). Závit: Metrický závit s jemným stoupáním 3,00 mm pro bezpečné a pevné strojní spojení. ParametrHodnota Rozměr závituM24 Délka L90 mm Pevnostní třída10.9 MateriálOcel Povrchová úpravaBez úpravy (černý) Průměr hlavy (dk)39 mm Výška hlavy (k)13,1 mm Šířka klíče (s)14 mm Stoupání závitu3,00 mm Úhel zápustné hlavy60° Typ drážkyVnitřní šestihran (Inbus) Oblast použití / Příklady aplikací: Strojírenství a konstrukce s vysokým mechanickým namáháním. Montáž krycích desek, lišt a přípravků, kde je vyžadována rovná plocha spoje. Kovové konstrukce, kde hlava šroubu nesmí tvořit překážku v provozu nebo při další montáži. Montáž a údržba: Instalace se provádí pomocí standardního inbusového klíče velikosti 14 mm. Pro dosažení lícování hlavy s povrchem je nutné předvrtat otvor odpovídajícím záhlubníkem. Vzhledem k pevnostní třídě 10.9 a absenci povrchové úpravy je doporučeno v korozivním prostředí šrouby dodatečně konzervovat nebo zajistit vhodným nátěrem.
