Šroub zápustný inbus DIN 7991 M8x20-8.8 pozink

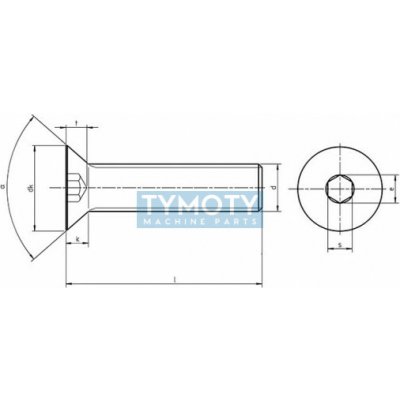

Šroub zápustný inbus DIN 7991 M8x20-8.8 pozinkŠroub se zápustnou hlavou a vnitřním šestihranem (inbus) představuje standardizovaný spojovací prvek dle normy DIN 7991 (nově nahrazováno ISO 10642). Je vyroben z vysokopevnostní oceli třídy 8.8 s povrchovou úpravou galvanickým zinkováním. Tento šroub je navržen pro spoje, kde je vyžadováno plné zapuštění hlavy do materiálu, čímž vzniká hladký a esteticky nerušený povrch bez vyčnívajících částí.Alternativní označení a identifikace:DIN: 7991ISO: 10642ČSN: 021144PID: 829370Kódové značení: S-ZH08/020, IM 08ZB, ISO 10642 08.8 M 8 x 20 zinc platedGeometrie a konstrukceZápustná hlava: Kuželové provedení se standardním vrcholovým úhlem 90 stupňů pro lícování s povrchem.Vnitřní šestihran: Drážka pro imbusový klíč umožňující přenos vysokého utahovacího momentu i ve stísněných prostorech.Metrický závit: Standardní stoupání 1,25 mm s vysokou přesností lícování.Délka šroubu: U tohoto typu šroubu se celková délka (20 mm) měří včetně hlavy, protože hlava je plně integrována do hloubky spoje.ParametrHodnotaPrůměr závitu (d)M8Délka (L)20 mm (celková včetně hlavy)Stoupání závitu1,25 mmMateriálOcelPevnostní třída8.8Povrchová úpravaZinek bílý (gal Zn)Průměr hlavy (dk)16 mm (teoretická maximální hodnota)Výška hlavy (h)3,5 mmVýška kónické části (k)4,9 mmVelikost klíče (s)5 mmÚhel zápustné hlavy90 stupňůTyp drážkyVnitřní šestihran (Imbus)Konstrukční vlastnostiŠroub je vyroben z kalené oceli pevnostní třídy 8.8, což garantuje minimální mez pevnosti v tahu 800 MPa a mez kluzu 640 MPa. Povrchová úprava zinkováním poskytuje základní bariérovou ochranu proti korozi. Norma DIN 7991 definuje specifické tolerance pro průměr hlavy (dk), který je v technických listech uváděn jako teoretické maximum pro lícování s kuželovým zahloubením.Oblast použití / Příklady aplikacíDíky svému nízkému profilu je šroub ideální pro strojírenskou výrobu, konstrukce kovových rámů, montáž krycích desek a přípravků. Používá se všude tam, kde by hlava šroubu mohla překážet v pohybu jiných součástí nebo kde je kladen důraz na design a bezpečnost (eliminace rizika zachycení o vyčnívající hlavu).Montáž a údržbaPři montáži je nutné zajistit přesné zahloubení otvoru pod úhlem 90 stupňů, aby hlava šroubu dosedla celou plochou a nevyčnívala. K dotažení se používá inbusový klíč velikosti 5 mm. Utahovací moment musí odpovídat pevnostní třídě 8.8 pro zabránění deformaci vnitřního šestihranu nebo přetržení dříku.
