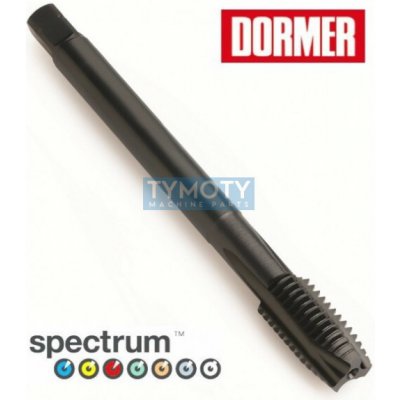

Strojní závitník Spectrum™ DIN 376, DORMER, EP01-M14

Strojní závitník Spectrum™ DIN 376, DORMER, EP01-M14Vysoce výkonný strojní závitník Dormer z řady Spectrum™ je špičkový řezný nástroj konstruovaný pro produktivní výrobu metrických závitů. Je vyroben z prémiové vanadové práškové oceli HSS-XS1 a HSCo, která zajišťuje extrémní tuhost, vysokou pevnost břitu a vynikající odolnost vůči tepelnému opotřebení. Nástroj je optimalizován pro strojní řezání závitů v širokém spektru materiálů s vysokou procesní spolehlivostí.Alternativní označení a identifikace:PID: 131546Typové označení: EP01-M14Výrobce: DORMERZápis kódu: EP01 M14, EP01M14Norma stopky: DIN 376 (zeslabená stopka pro hluboké otvory)Geometrie a konstrukční prvkyMateriál HSS-E-PM: Kombinace vanadové práškové oceli HSS-XS1 a kobaltové oceli HSCo zaručuje maximální stabilitu a dlouhou životnost i při vysokých řezných rychlostech.Provedení drážky: Přímá drážka s lamačem třísky (tvar náběhu B) odvádí třísky směrem vpřed ve směru řezu, což je ideální pro průchozí otvory.Povrchová úprava: Parní temperování (oxidace v páře) s broušenými drážkami zaručuje hladký odvod třísky, snižuje tření a minimalizuje tvorbu nárůstků na řezné hraně.Hloubka závitu: Konstrukce umožňuje řezání závitů až do hloubky 3x μ (trojnásobek jmenovitého průměru).ParametrHodnotaTyp závituMetrický (M)Jmenovitý rozměrM14Stoupání závitu2,00 mmNorma rozměrůDIN 376Materiál nástrojeHSS-E-PM (Prášková ocel)Povrchová úpravaSteam Tempered (Parní temperování)ToleranceISO2 / 6HTvar náběhuB (3,5 - 5 závitů)Typ drážkyPřímá s lamačem třískySměr řezuPravýPrůměr stopky11,0 mmRozměr čtyřhranu9,0 mmCelková délka110 mmDélka řezné části20 mmHlavní výhody / Funkční charakteristikaVysoká tuhost: Díky použití vanadové práškové oceli nástroj vykazuje minimální vibrace a vysokou přesnost.Plynulý proces: Formování úzké a pravidelné třísky v kombinaci s optimálním prostorem drážky zabraňuje ucpávání a zajišťuje plynulý výrobní cyklus.Odolnost: Speciální úprava povrchu zvyšuje odolnost proti adheznímu opotřebení.Oblast použití / Příklady aplikacíTyp otvoru: Určeno výhradně pro průchozí otvory díky odvodu třísek vpřed.Materiálové skupiny: Vhodné pro legované oceli, nerezové oceli, litinu a neželezné kovy.Strojní vybavení: Ideální pro CNC obráběcí centra a produkční stroje.Montáž a údržba / Pokyny k aplikaciDoporučené upnutí: Pro dosažení maximálního výkonu se doporučuje použití v plovoucích držácích nebo držácích s minimální kompenzací Dormer SynchroFlex.Chlazení: Nutné použití řezného oleje nebo emulze pro zajištění mazání a odvodu tepla z místa řezu.
