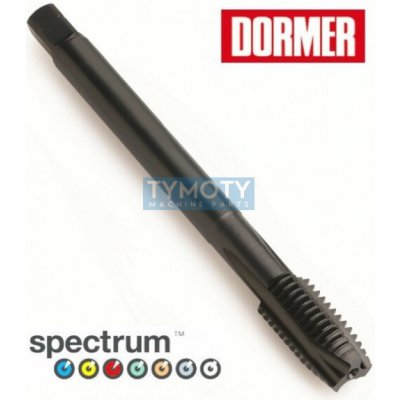

Strojní závitník Spectrum™ DIN 376, DORMER, EP01-M16 Vysoce výkonný strojní závitník řady Spectrum™ od výrobce DORMER, typ EP01, určený pro řezání metrických závitů do slepých otvorů. Nástroj je vyroben z vanadové práškové oceli HSS-E-PM (označované jako HSS-XS1 a HSCo), která zajišťuje maximální tuhost, pevnost břitu a vysokou odolnost proti opotřebení. Konstrukce odpovídá normě DIN 376 s odlehčenou stopkou, což umožňuje řezání závitů ve větších hloubkách a ulehčuje průchod nástroje. Alternativní... Celý popis
Koupit za 3 693 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Strojní závitník Spectrum™ DIN 376, DORMER, EP01-M16 Vysoce výkonný strojní závitník řady Spectrum™ od výrobce DORMER, typ EP01, určený pro řezání metrických závitů do slepých otvorů. Nástroj je vyroben z vanadové práškové oceli HSS-E-PM (označované jako HSS-XS1 a HSCo), která zajišťuje maximální tuhost, pevnost břitu a vysokou odolnost proti opotřebení. Konstrukce odpovídá normě DIN 376 s odlehčenou stopkou, což umožňuje řezání závitů ve větších hloubkách a ulehčuje průchod nástroje. Alternativní označení a identifikace: PID: 131547 Typové označení: EP01-M16 Zápis kódu: EP01M16 Výrobce: DORMER Norma rozměrů: DIN 376 Geometrie a konstrukce Typ drážky: Spirálovitá drážka s úhlem šroubovice 45° pro efektivní odvod třísky směrem k upínači. Profil břitů: Tři břity s konstantním úhlem čela v drážce pro optimální řezný výkon. Hloubka závitu: Navrženo pro řezání závitů do hloubky až 3 × d (průměr). Povrchová úprava: Speciální zlatá povrchová úprava s broušenými drážkami pro minimalizaci nárůstku na řezné hraně. Materiál: Prášková ocel HSS-E-PM (HSS-XS1 / HSCo) pro extrémní životnost. ParametrHodnota Typ závituMetrický (M) Rozměr závituM16 Stoupání závitu2,0 mm Norma rozměrůDIN 376 (zeslabená stopka) Tolerance6H Materiál nástrojeHSS-E-PM (Prášková ocel) Povrchová úpravaZlatá (Gold Finish) Úhel šroubovice45° Typ otvoruSlepý otvor Hloubka řezání3 × D Celková délka110 mm Průměr stopky12 mm Rozměr čtyřhranu9 mm Funkční charakteristika Závitníky Spectrum™ jsou vyvinuty pro plynulý výrobní proces s nízkou přilnavostí materiálu k nástroji. Kombinace pokročilé metalurgie práškové oceli a specifické geometrie drážek zajišťuje tvorbu úzkých, pravidelných třísek, které se neucpávají v prostoru drážky. Nástroj vykazuje vysokou stabilitu i při náročných aplikacích v CNC strojích. Pokyny k aplikaci Pro dosažení maximálního výkonu a životnosti se doporučuje použití v kvalitních plovoucích držácích. Optimální výsledky jsou dosahovány v systémech Dormer SynchroFlex, které poskytují definovanou minimální kompenzaci. Toto je klíčové zejména u spirálovitých závitníků větších rozměrů pro eliminaci axiálních sil při synchronizovaném řezání na CNC centrech.
