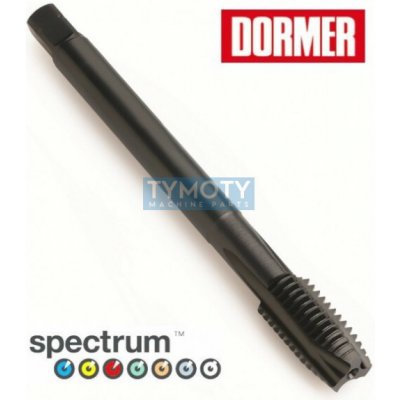

Strojní závitník Spectrum™ DIN 376, DORMER, EP01-M18

Strojní závitník Spectrum™ DIN 376, DORMER, EP01-M18Vysoce výkonný strojní závitník Dormer z řady Spectrum™ určený pro produktivní řezání metrických závitů do slepých otvorů. Nástroj je vyroben z prémiové vanadové práškové oceli HSS-XS1 a HSCo (HSS-E-PM), která poskytuje extrémní tuhost, pevnost břitu a vynikající odolnost proti tepelnému opotřebení. Konstrukce se zeslabenou stopkou dle normy DIN 376 umožňuje řezání závitů do větších hloubek a je ideální pro aplikace v CNC strojích při použití synchronizovaných držáků.Alternativní označení a identifikace:PID: 131548Typové označení: EP01-M18Objednací kód: EP01M18Norma: DIN 376 (zeslabená stopka)Geometrie a konstrukční prvkyMateriál nástroje: Vanadová prášková ocel HSS-XS1 a HSCo pro maximální životnost a stabilitu břitu.Šroubovice: Spirálovitá drážka s úhlem 45° zajišťuje efektivní odvod třísek směrem nahoru z otvoru.Povrchová úprava: Speciální zlatá úprava v kombinaci s broušenými drážkami a parním temperováním snižuje tření a nárůstek na řezné hraně.Typ otvoru: Určeno výhradně pro slepé otvory s hloubkou řezu až 3 × d (průměr závitu).Konstantní úhel čela: Profil se třemi břity zajišťuje plynulý řezný proces a rovnoměrné zatížení.ParametrHodnotaPrůměr závitu (d1)M18Stoupání závitu (P)2,50 mmNorma rozměrováDIN 376MateriálHSS-XS1 / HSCo (Prášková ocel)Povrchová úpravaZlatá / ST (Parní temperování)Úhel šroubovice45°Tolerance6HTyp stopkyZeslabenáMaximální hloubka závitu3 × dDoporučené držákyPlovoucí / Dormer SynchroFlexHlavní výhody a funkční charakteristikaVysoká odolnost: Kombinace práškové metalurgie a kobaltové oceli eliminuje vylamování břitů v náročných materiálech.Excelentní odvod třísky: 45° šroubovice vytváří úzkou, pravidelnou třísku, která se neucpává v drážkách.Nízká adheze: Povrchová úprava brání navařování materiálu (cold welding), což prodlužuje intervaly mezi ostřením.Procesní bezpečnost: Plynulý výrobní proces díky optimalizovanému prostoru v drážkách, kritické zejména u větších rozměrů závitníků.Montáž a pokyny k aplikaciZávitníky řady EP01 jsou primárně navrženy pro použití v moderních CNC centrech. Pro dosažení maximálního výkonu a životnosti doporučujeme použití v kvalitních plovoucích držácích, ideálně v systému Dormer SynchroFlex, který zajišťuje přesně definovanou minimální kompenzaci. Je nezbytné zajistit dostatečný přívod řezné kapaliny nebo mlhy pro mazání břitů a bezproblémové vyplavování třísek.
